Notion 원본 페이지의 강의 슬라이드와 설명을 바탕으로 정리한 노트입니다.

Process Execution

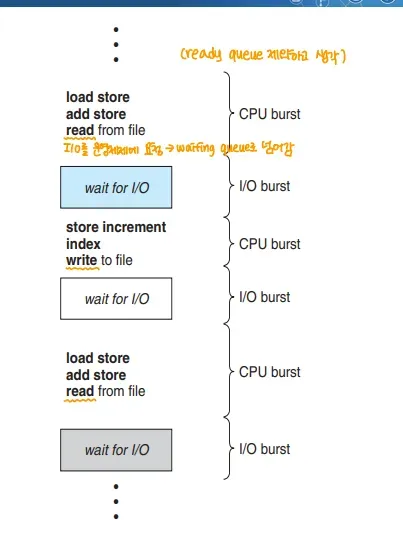

프로세스의 실행 과정은 CPU burst와 I/O burst가 번갈아가며 실행됨

→ 그림에서 read, write 명령을 수행하면 I/O burst 구간으로 넘아가서 대기하다가 I/O 작업이 끝나면 다시 CPU burst 구간으로 돌아옴

CPU burst, I/O burst

CPU burst

프로세스가 CPU에서 실행되는 시간

I/O burst

프로세스가 I/O 작업을 수행하는 시간 → 이 시간동안 CPU는 프로세스를 중단하고 다른 프로세스를 처리할 수 있음

CPU bound process

CPU burst 비율이 높은 프로세스
Ex) 슈퍼컴퓨터의 연산, 딥러닝, 시뮬레이션 → 연산량이 많아 실행시키고 사용자는 나중에 결과를 확인하는 많은 프로세스

I/O bound process

I/O bust 비율이 높은 프로세스
Ex) 한글2024, 브라우저, MP3 등 → 일상적으로 사용하는 대부분의 프로그램 → 대부분 잠깐의 시간동안 CPU 작업을 수행하고 이후 입출력 작업을 수행

⇒ CPU를 스케줄링(숏 텀 스케줄러) 할 때 CPU bound process인지 I/O bound process인지에 따라 스케줄링을 어떻게 할 지 고려해야함 → 일반적으로 I/O bound process 가 CPU burst가 짧기 때문에 먼저 스케줄링 됨

Dispatcher

→ Dispatch를 수행하는 운영체제의 일부분

Dispatch

ready 상태인 프로세스를 실제로 CPU에 할당하는 작업
현재 실행되고 있는 프로세스의 정보를 PCB에 저장하고 실행할 프로세스의 정보를 PCB에서 로드하는 과정

Dispatch Latency

프로세스 하나를 정지시키고 다른 프로세스를 실행할 떄 까지의 시간
Dispatch가 일어나는 시간

Scheduling과 Dispatch

좁은 의미의 Scheduling은 CPU에서 실행할 프로세를 선정하는 단계, Dispatch는 CPU가 수행할 수 있게 하는 작업
넓은 의미의 Scheduling은 Dispatch를 포함

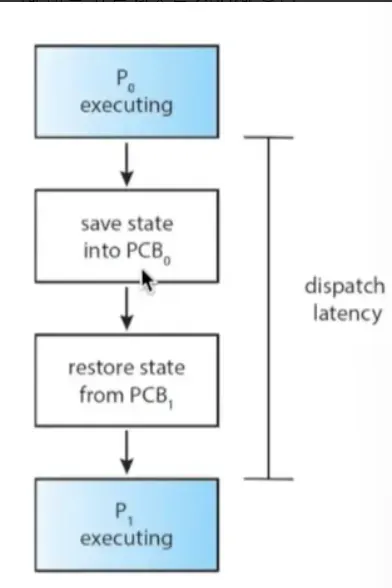

→ P0가 실행 중일 때 P0의 정보를 PCB0에 넣고, PCB1을 복원해 P1을 실행할 준비를 마침

Preemptive, Non-preemptive

→ 스케줄링 방식의 차이

Non-preemptive Scheduling

실행 중인 프로세스가 끝날 때까지 기다린 다음 Context Switch 함 → 실행 중일 때 뺏지 않음
Context Switch는 아래와 같은 경우 일어남
1. 프로세스가 종료 되었을 때
2. 프로세스가 I/O 작업을 수행하기 위해 대기하고 있을 때

Preemptive Scheduling

스케줄러가 실행 중인 프로세스를 강제로 중지하고 Context Switch를 할 수 있는 방식
문제 발생 가능성
- 스케줄러가 고융 데이터를 수정하는 중에 선점되면(=강제로 내려오게 되면)?
- 시스템 콜로 인해 커널 모드가 실행 중일 떄 선점되는 경우에는? → 대부분 OS는 선점형 스케줄링을 사용

Scheduling Criteria

스케줄링 시 고려해야할 기준

1. CPU utilization

CPU가 실제로 작업을 수행하는 시간의 비율 → 그냥 실제로 작업을 수행한 시간과 비례
CPU utilization을 최대로

2. Throughput

단위 시간 당 처리량, 단위 시간 당 처리한 명령어 수
Throughput을 최대로

3. Turnaround Time

특정 프로세스가 CPU에 제출되고 나서 완료될 때 까지의 시간
Turnaround Time을 최소로

4. Waiting Time

ready queue에서(ready 상태에서) running이 될 때 까지 대기하는 시간 → waiting 상태와 무관
Waiting Time을 최소로

5. Response Time

프로세스가 작업을 시작한 순간부터 결과를 반환할 때 까지의 시간
Response Time은 최소로

Context Switch에 따른 각 기준 변화

Context Switch 횟수가 늘어나면
- Context Switch 오버헤드로 인해 CPU Utilization, Throughput 이 낮아짐
Turnaround, Waiting, Response Time은 Context Switch가 자주 일어날 수록 좋아짐 → 주기가 짧아짐 → Trade-Off 관계

Scheduling Goals

→ 각 시스템 별로 스케줄링의 목적이 달라짐

1. 모든 시스템의 경우

Fairness: 프로세스들이 공평하게 CPU를 사용할 수 있도록 스케줄링 하는 것
Balance: 시스템 전체가 바쁘게 일하도록 하는 것

2. Batch System

→ 한번에 하나의 프로세스가 CPU를 독점(Context Switch는 없음)

Throughput
Turnaround Time
CPU Utilization

3. Interactive System

→ 우리가 사용하는 일반적 프로그램, 사용자와 interactive하게 대화형으로 동작

Response Time
Waiting Time
Proportionality → 사용자가 기대한 만큼의 성능을 보여줌 → 사용자 경험 만족, 사용자가 예측할 수 있는 성능 보여줌

4. Real-Time System

Meeting Deadline
- 데이터를 손실하는 것을 피하기 위해 데드라인을 만족해야함
Predictability
- 멀티미디어 시스템과 같은 경우 시스템의 성능이 예측 가능해야함

Scheduling Non-Goal

스케줄링이 일어나지 않게 해야하는 것

Starvation(기아 상태)

한 프로세스가 다른 프로세스가 필요로 하는 자원을 가지고 있어 해당 프로세스가 실행되지 못하는 상황
- 주로 한 프로세스가 CPU를 너무 오래 사용해 다른 프로세스가 실행되지 못하는 경우
- Lock도 이런 자원이 됨
잘못된 스케줄링 정책이 Starvation을 발생시킬 수 있음
- Ex) 높은 우선순위의 프로세스가 낮은 우선순위의 프로세스가 CPU에서 실행되는 것을 막는 경우
동기화도 Starvatiin을 발생시킬 수 있음
- 한 스레드(=프로세스)가 항상 Lock을 획들해서 다른 스레드가 얻지 못하는 경우

Scheduling Algorithm

→ 이 장에서는 총 7가지 배움

1. FCFS(First Come First Served)

= First In First Out(FIFO)

작업들이 도착한 순서대로 실행
특징
- 현실 세계에서 많이 쓰임
- 일반적으로 비선점형
- 작업들이 평등하게 다뤄짐 → Starvation이 절대 없음(Fairness를 가장 잘 보장)

문제점

평균 Waiting Time이 큰 작업이 작은 작업보다 먼저 오면 늘어남 → CPU burst time이 프로세스마다 달라, 평균 Waiting Time이 늘어남
CPU 작업과 I/O 작업이 동시에 잘 실행되지 않을 수 있음

예시

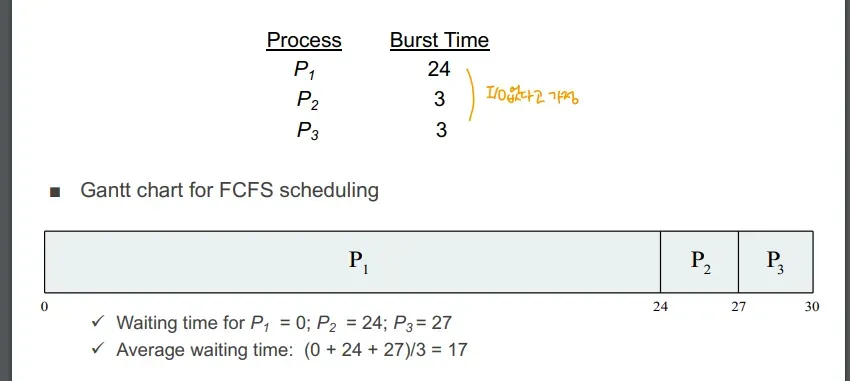

→ 이 경우 CPU burst time이 긴 P1이 P2, P3보다 앞에 와서 평균 대기 시간이 증가

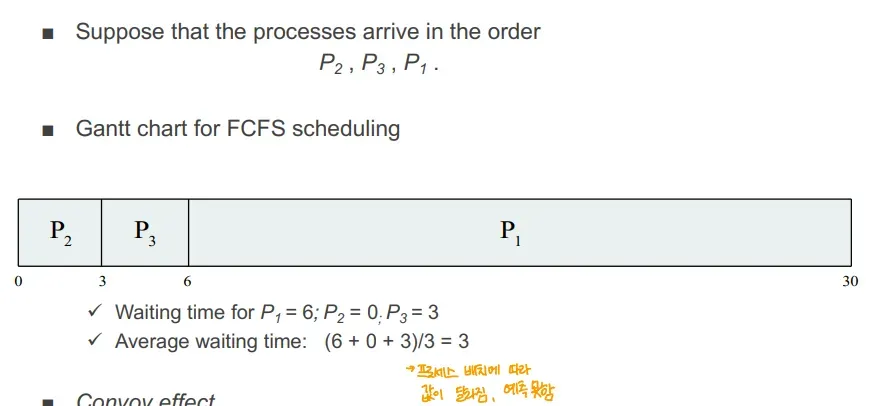

→ 이 경우에는 CPU burst time이 짧은 P2, P3가 먼저 실행되어 평균 대기 시간 감소

Convoy Effect

짧은 Burst Time을 가진 작업이 먼저 오면 평균 대기 시간이 짧아지는 효과

2. Shortest Job First(SJF)

Burst Time이 짧을 것으로 예상되는 작업을 먼저 실행
특징
- 평균 대기 시간 관점에서 최적의 것들 중 하나
- 비 선점형

예시

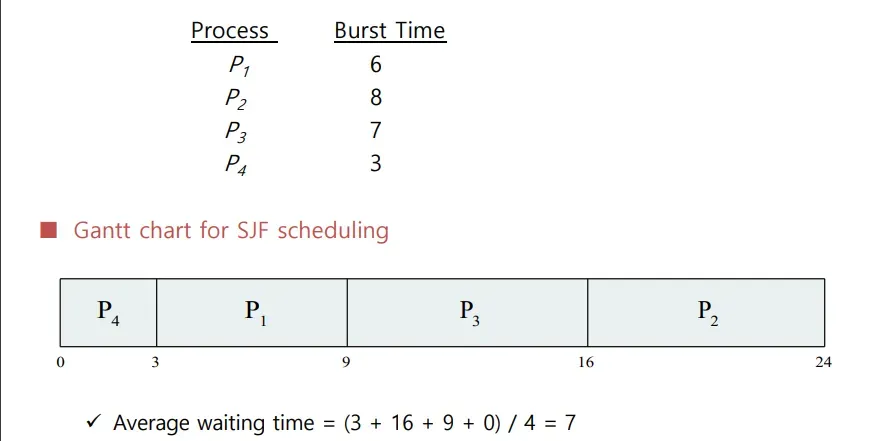

→ burst time 순으로 P4 → P1 → P3 → P2 순서로 실행 → 평균 waiting time = (P4 0, P1 3, P3 9, P2 16)/4 = 7

3. Shortest Remaining Time First(SRTF)

SJF의 선점형 버전
남은 Burst Time이 가장 짧은 프로세스를 우선으로 실행
특징
- 평균 대기 시간 관점에서 최적의 것들 중 하나
- 선점형

예시

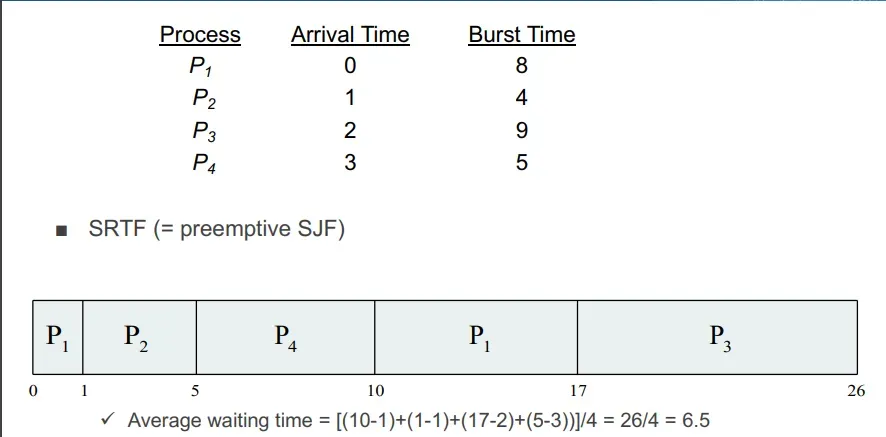

→ 이건 P1 → P2 → P3 → P4 순서로 각 0, 1, 2, 3초에 도착한 상황

P1이 가장 먼저 도착해 실행
1초 실행 후 P2가 도착
- 남은 실행 시간은 P1 8-1 =7, P2=4 ⇒ P2가 선점
2초에 P3 도착
- 남은 실행 시간 P2 = 4-1 = 3, P3 = 9 ⇒ P2가 그대로 실행
3초에 P4 도착
- 남은 실행 시간 P2 = 4-2 = 2, P4 = 5 ⇒ P2가 그대로 실행
5초에 P2 실행 종료
- P1 = 7초, P3 = 9초, P4 = 5초 ⇒ P4 실행
이후 차례로 P1, P3가 실행 → 대기 시간
- P1 ⇒ 10초 - 1초(처음 실행된 1초)
- P2 ⇒ 1초-1초(도착 시간 1초)
- P3 ⇒ 17초 - 2초(도착 시간 2초)
- P4 ⇒ 5초 - 3초(도착 시간 3초) ⇒ (9+0+15+2 )/ 4 = 6.5

SJF, SRTF문제점

미래에 실행될 CPU burst 를 정확히 알 수 없음

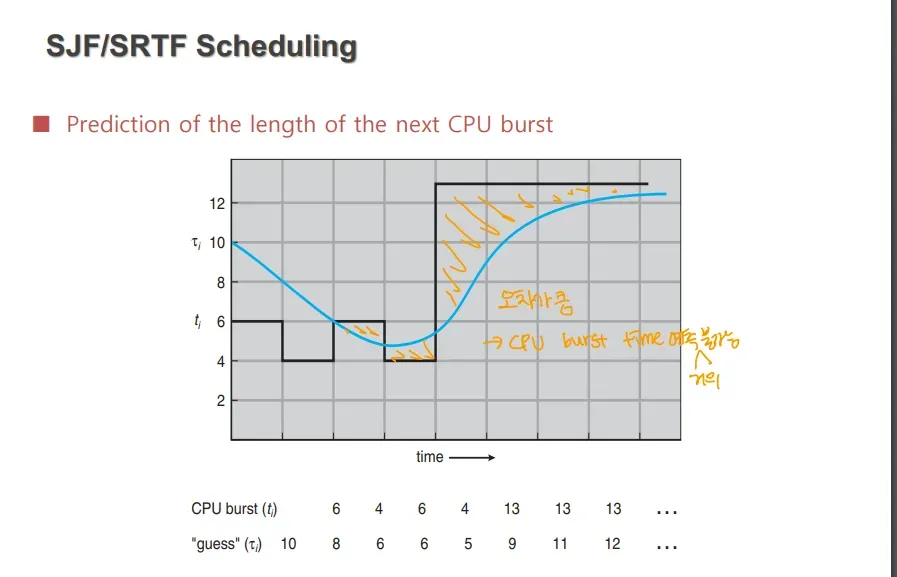

합리적으로 예측하는 것이 가능한가 → 과거 버스트 타임 기준으로 추정하는 방법이 존재한다고 함
잠재적으로 Starvation에 빠질 수 있음
- 이런 우선순위에 기반한 알고리즘은 우선순위가 낮은 것들이 Starvation에 빠질 수 있음

→ Burst Time을 정확히 예측할 수 없어 오차가 큼

4. Priority Scheduling

각 프로세스에 정수 값으로 우선순위를 매핑
SJF, SRTF은 CPU burst time과 remaining burst time 관점의 우선순위 스케줄링으로 볼 수 있음
특징
- 선점, 비선점형 모두 가능
- 시스템에 따라 우선순위의 기준이 다름(숫자가 높은 게 우선순위 높을 수도, 낮을 수도)

문제점

Starvation → 낮은 우선순위의 프로세스는 절대로 실행되지 않을 수도 있음

해결방법

Aging → 프로세스의 waiting time이 길어질 수록 우선순위가 점점 높아짐
- 오래 기다린 것들은 우선순위가 높아져 결국 실행

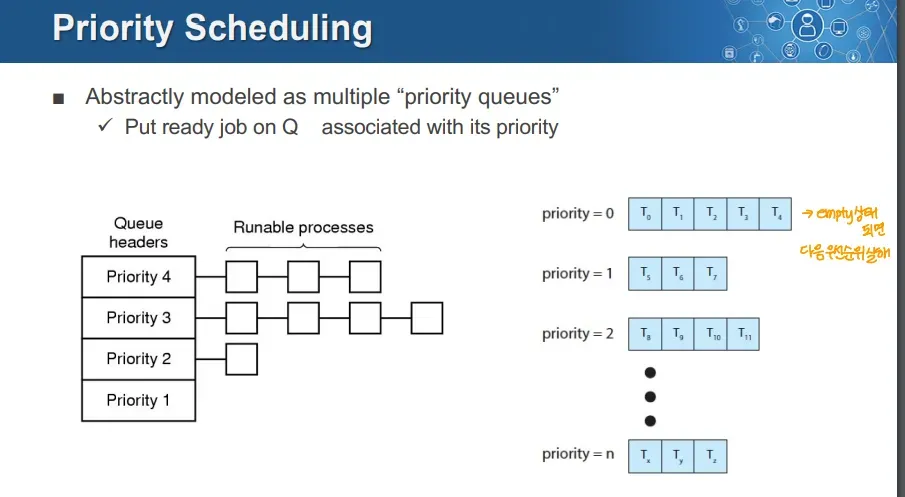

“다중 우선순위 큐”를 통한 우선순위 스케줄링 추상적 모델

각 우선순위 별로 나누고, 같은 우선순위를 가지는 것들은 일렬로 매핑
우선순위가 높은 것부터 차례로 처리하고 다음을 우선순위로 넘어감
- 우선순위가 같은 것을 어떻게 처리할 지는 다음에 나옴

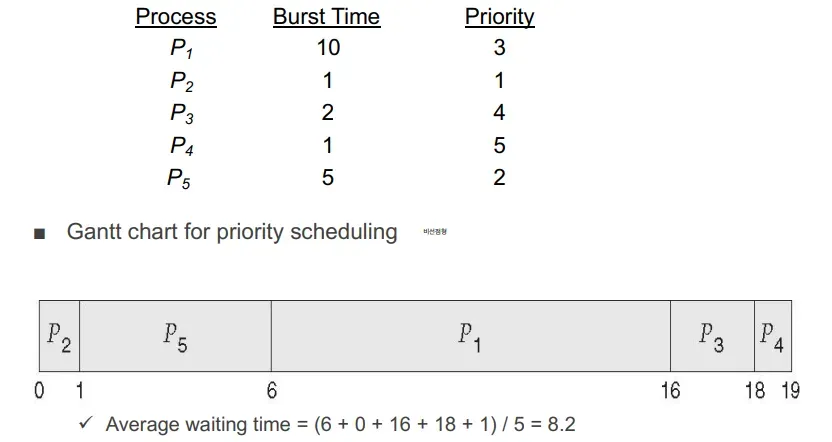

예시

→ 이 경우 burst time과 무관하게 우선순위를 둔 비 선점형 우선순위 스케줄링

5. Round Robin(RR) Scheduling

→ robin 이라는 새가 새끼에게 밥을 줄 때 여러 새끼에게 하나씩 주는 것을 반복하는 모습에서 따옴

각 프로세스에 작은 CPU 사용 시간 단위를 부여한 후,
- 해당 프로세스가 그 시간을 다 사용하면 그 프로세스는 다른 프로세스에게 선점당하고 Ready Queue의 가장 마지막으로 이동
특징
- SJF(or SRTF, FCFS)보다 turnaround time은 더 큼

Time Quantum

CPU를 사용할 수 있는 최대 시간 단위
Time Quantum이 길면 FCFS(FIFO)와 같음
Time Quantum이 짧으면 Context Switch 횟수 증가, 오버헤드 증가
보통 10~100ms 사이로 잡음

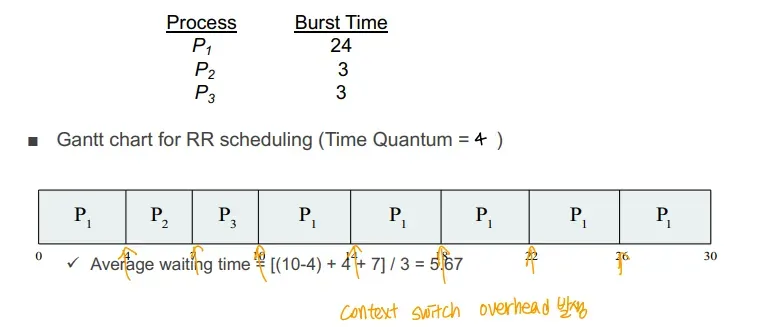

예시

→ 처음 P1은 4의 Time Quantum을 다 쓰고 Context Switch됨

- P2, P3는 Time Quantum보다 덜 쓰고 종료됨

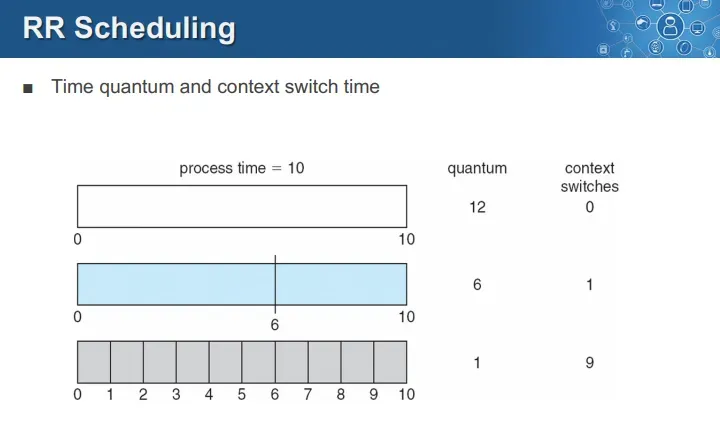

→ Process Time이 10인 경우 → Quantum이 12면 Context Switch는 0번 일어남 → 6이면 Context Switch는 1번 → 1이면 Context Switch는 9번

문제점

적절한 Time Quantum이 얼마인가
- 무한대면 FIFO, 0이면 processor sharing(그냥 공유하는 것처럼 보이는 이론적 모델)
- Time Quantum이 작으면 Context Switch가 너무 자주 일어나 오버헤드가 커짐 → CPU utilization이 떨어짐
- Time Quantum이 크면 → response time이 커짐
엄지의 법칙 → 프로세스의 평균 CPU burst의 80%보다 적은 시간을 Time Quantum으로 해야함 → 단순 경험적인 법칙, 검증 X

Combining Algorithms

스케줄링 알고리즘들을 섞어놓은 것
- 실제로 다양하게 결합되어 동작할 수 있음
  1. 여러 큐를 사용
  2. 각 큐에 대해 다른 알고리즘 선택 가능
  3. 각 큐 사이에서 스케줄링 하는 매커니즘 사용 가능
  4. 필요하면 프로세스를 큐 사이에서 이동시킬 수 있음

6. Multilevel Queue Scheduling

여러 큐를 두고 각기 다른 프로세스의 특성에 따라 각 큐에 넣는 방식 → 아래 설명에서는 Ready Queue를 나누는 형식의 Multilevel Queue Scheduling을 설명 → 얼마든지 변경 가능
Ready Queue를 분리된 큐로 나눔
1. foreground(interactive) → I/O 중심의 response time이 중요한 Interactive한 프로세스들
2. background(batch) → CPU 중심의 성능 효율성이 중요한 사용자와 상호적용이 적은 Batch 작업 성격의 프로세스
각 큐는 고유한(각기 다른) 스케줄링 알고리즘을 사용
1. foreground → round robin 알고리즘 사용
  - RR 스케줄링을 통해 빠른 response time을 보장
2. Backgournd → FCFS 스케줄링 → CPU bound 프로세스는 쭉 실행하는 것이 성능상 나음 ⇒ 이렇게 큐를 분리하고 각 큐마다 우선순위를 주는 방식으로 동작
- RR, FCFS는 같은 우선순위 안에서 동작

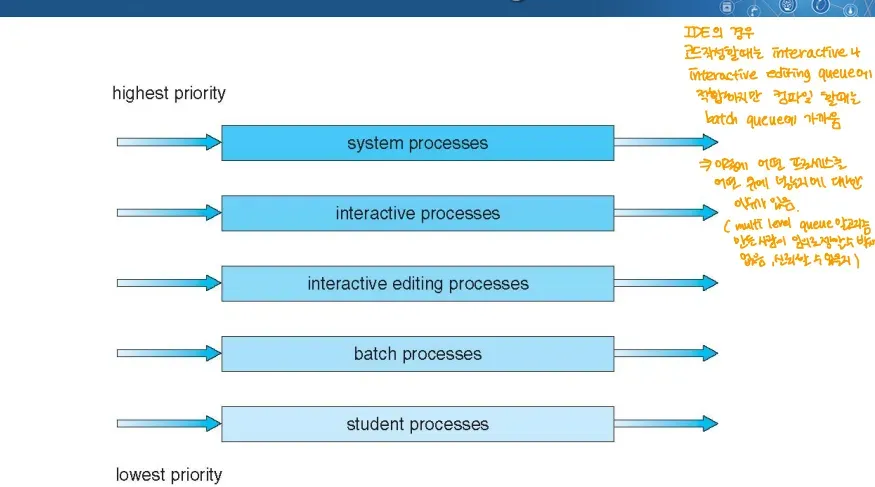

→ 이 그림은 큐를 5개로 나눈 것 → 주로 Interactive한 것이 우선순위가 높고, batch가 우선순위가 낮음

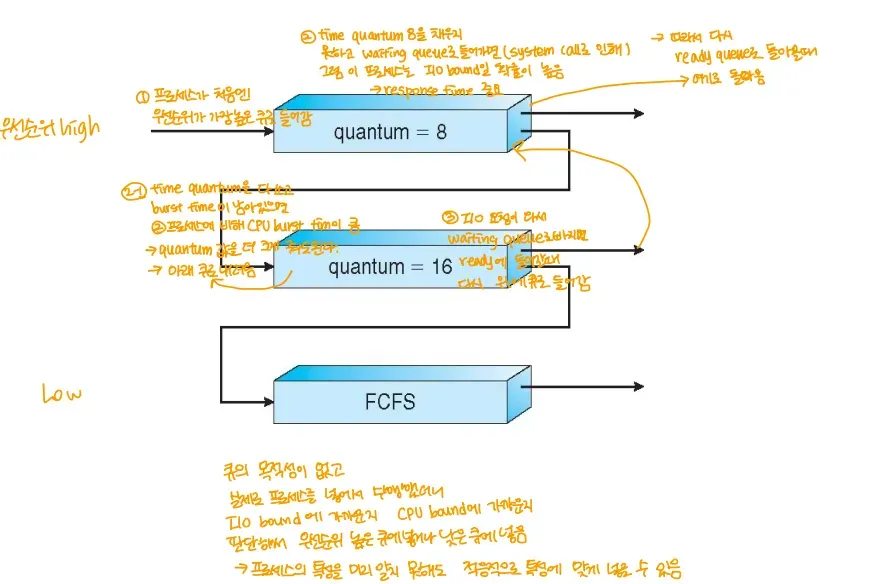

7. Multilevel Feedback Queue Scheduling

가정: 모든 프로세스는 인터렉티브 하다

큐를 Time Quantum이 낮은 것부터, 긴 것으로, 끝에는 FCFS인 것으로 차례로 둠
동작 방법
1. 일단 Time Quantum이 짧은 큐에 넣음
2. 만일 프로세스가 중간에 I/O 작업이나 기타 인터럽트가 걸리면 I/O bound 프로세스일 확률이 높으므로 다시 Tiem Quantum이 짧은 큐로 감
3. 만일 Time Quantum을 다 쓰고도 끝나지 앟은 작업인 경우 CPU bound 프로세스일 확률이 높으므로 Time Quantum이 더 큰 큐로 보냄
  - 그럼에도 끝나지 않으면 끝에는 FCFS 큐로 보냄
프로세스의 성격은 실행을 시켜봐야 알 수 있음 → 실제로 OS에서 쓰는 알고리즘의 기본적인 틀

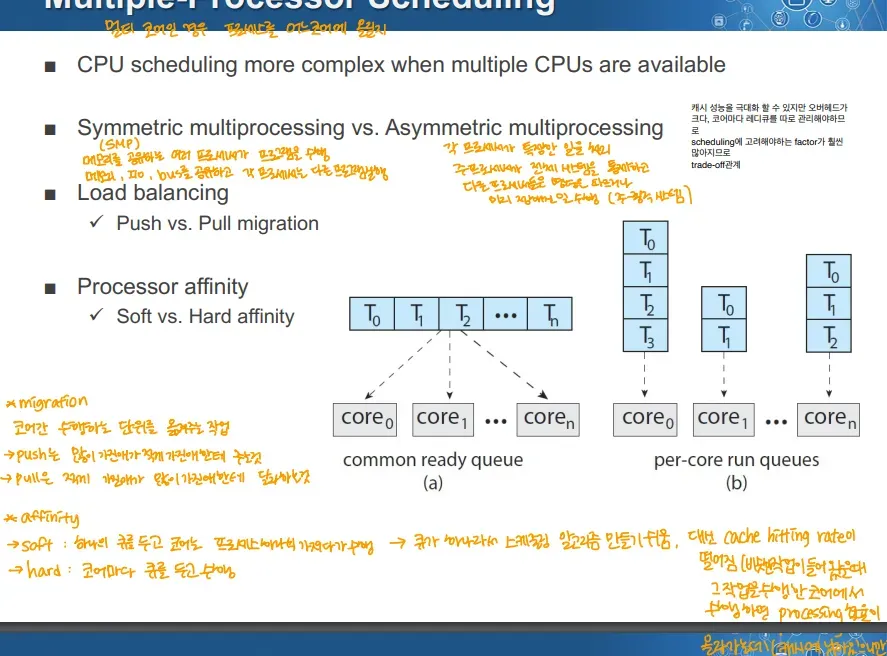

Multiple-Processor Scheduling

→ 물리적 코어가 여러 개 있는 시스템에서 스케줄링 하는 방법

CPU 스케줄링은 여러 CPU를 사용할 수 있을 때 더 복잡할 수 있음

Symmetric multiprocessing(SMP)

각 CPU가 동일한 메모리 공간과 자원을 공유하는 형태

Asymmetric Multiprocessing(AMP)

각 CPU가 특정한 역할을 가지며 프로세서가 자신만의 특정 기능을 수행
하나의 프로세서가 메인 운영체제를 실행, 다른 것은 I/P 오퍼레이션을 전담하는 경우가 있음

Load Balancing

Pull migration → 작업을 적게 담당하는(또는 하지 않는) 코어에서 작업을 많이 담당하는 코어의 작업ㅇ르 가져오는 것
Push migration → 작업을 많이 담당하는 코어에서 작업을 적게 담당하는(또는 하지 않고 있는) 코어로 작업을 넘기는 것

Affinity

Soft Affinity

Ready Queue를 하나 두고 작업들을 코어에 분산하는 형태 → Common Ready Queue(공용 레디 큐)를 사용

Hard Affinity

각 코어마다 Ready Queue를 가지는 형태
특징
- 캐시 히팅 확률이 높아짐
- 커널이 할 일이 많아짐 → Per-core Ready Queue(코어마다 레디 큐를 둠)

Real-Time Scheduling

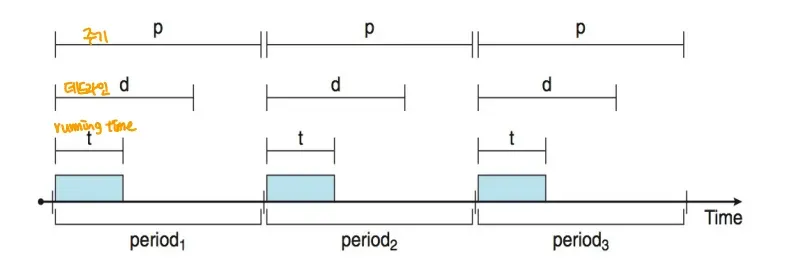

Real-Time 시스템의 작업들은 주기적 성격을 지님

⇒ 특정 태스크의 주기, 실제 실행 시간, 남는 시간 등을 고려해야함

Static, Dynamic 우선순위 스케줄링으로 나뉨

Hard Real-time Systems

데드라인을 지키지 않으면 치명적인 시스템

Soft Real-time Systems

데드 라인을 지키지 못해도 큰 일은 없는 시스템

Static → Rate-Monotonic Algorithm

우선순위가 주기의 역수에 기반해 할당되는 알고리즘
변하지 않는 고정된 우선순위를 기반으로 작성 → Static → 선점형

예시

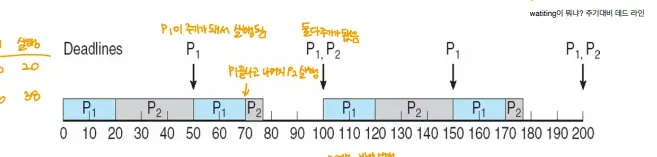

→ P1이 우선순위가 높은 상황

P1이 우선순위가 높아서 먼저 실행
P1이 종료된 후 P2 실행
중간에 P1의 주기가 돌아옴 → 이때 우선순위가 높은 P1이 실행(P2는 선점당함)
이후 P1, P2의 주기가 일치하면 P1이 먼저 실행

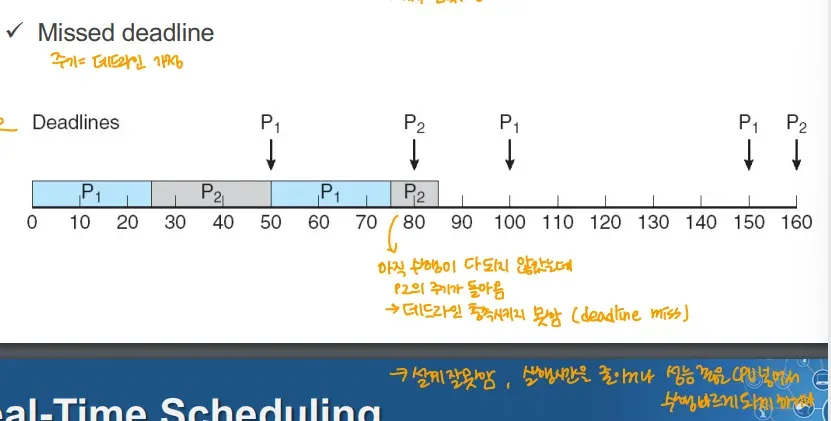

→ 수행이 다 되지 않았으나 P2의 주기가 돌아옴

설계 자체를 잘 못함 ⇒ 실행 시간을 줄이거나 성능 좋은 CPU로 수행을 빠르게 하거나 해야함

Dynamic→ EDF(Earlist Deadline First) Algorithm

데드라인이 가장 빠른 작업에 우선순위를 부여하는 방식
우선순위는 마감 시간에 따라 동적으로 결정 → Dynamic → 선점형

예시

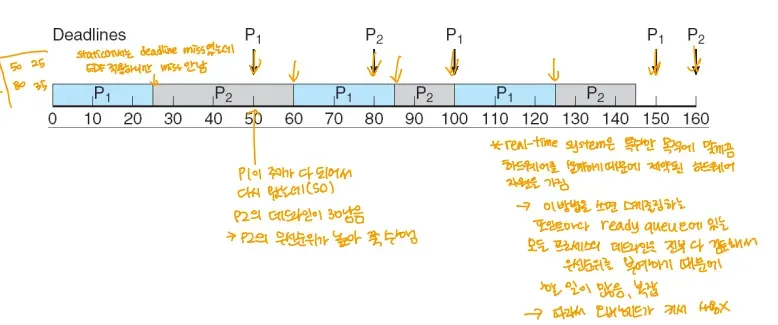

P1이 실행
P2가 이후 실행 but P1의 주기가 돌아옴
- but P2의 데드라인이 더 임박했으므로 P2가 우선순위가 높음, 계속 실행 ⇒ 보통은 Static한 방법을 사용
- 일반적으로 Real-time 시스템은 프로세스들이 정해진 단순한 시스템이라 Static한 알고리즘을 사용해도 문제 없음
- Dynamic(EDF)은 런타임의 스케줄링 오버헤드가 커서 임베디드 시스템에 사용하기 힘듬

운영체제 별 스케줄링 알고리즘

리눅스 스케줄링

Real-Time 작업들(Interactive한 것들)은 Static한 우선순위를 가짐
리눅스 스케줄링 시스템은 Real-Time 태스크와 일반 태스크를 모두 포함 → 이 두가지는 글로벌 우선순위 체계로 통합
- 기본값은 120, 낮을 수록 좋음
  - Nice가 -20이면 100으로, +19면 139로 정해짐 → 이게 최상, 최하

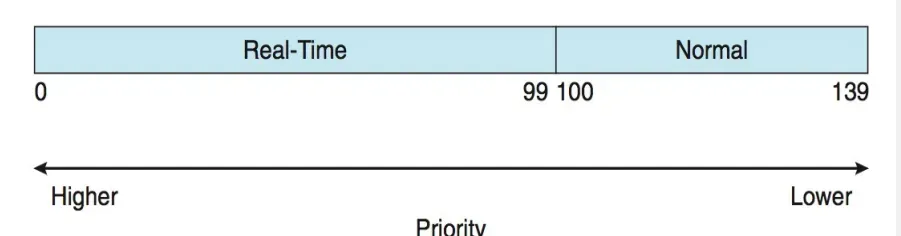

0~99까지는 실시간 프로세스, 100-139까지는 일반 프로세스인 그림
실시간 프로세스는 고정된 우선순위, 일반 프로세스는 같은 우선순위인 경우 Round Robin을 적용

CFS(Completely Fair Scheduling)

완전히 공정한 스케줄링
리눅스 커널의 기본 스케줄링 알고리즘
nice값 -20~+19 사이에서 Time Quantum값을 변경
vruntime 변수에 virtual 실행 시간을 유지
트리 형태로 태스크를 관리

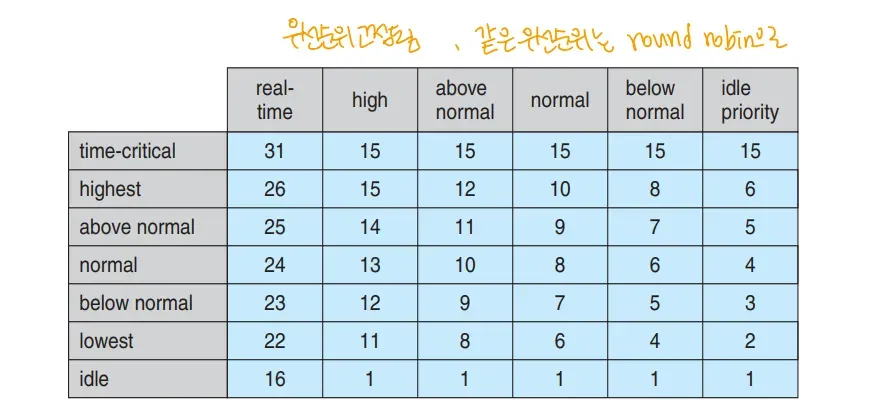

윈도우즈의 스케줄링 알고리즘

프로세스의 타입에 따라(컬럼), 프로세스의 특성에 따라(로우)로 우선순위를 둠
우선순위가 같으면 Round Robin으로 스케줄링

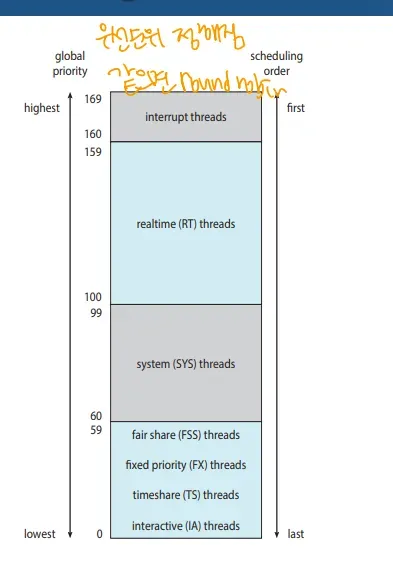

Solaris의 스케줄링 알고리즘

우선순위 기반으로 동작
- 숫자가 높으면 우선순위가 높음
가장 아래 단은 멀티레벨 피드백 큐로 동작
동일한 우선순위에서는 Round Robin 스케줄링으로 동작

스케줄링 알고리즘 평가 방법

1. Deterministic Modeling

사전에 정의된 워크로드에 대해 스케줄링 알고리즘의 성능을 평가하는 방법
수학적 계산 → Big O와 같은 것이라 하심

2. Queueing Model

확률 모델을 수학적으로 분석 ⇒ 위 2개는 수학적인 방법, 정확도 장담 불가 but 시뮬레이션 보다는 높다고 평가

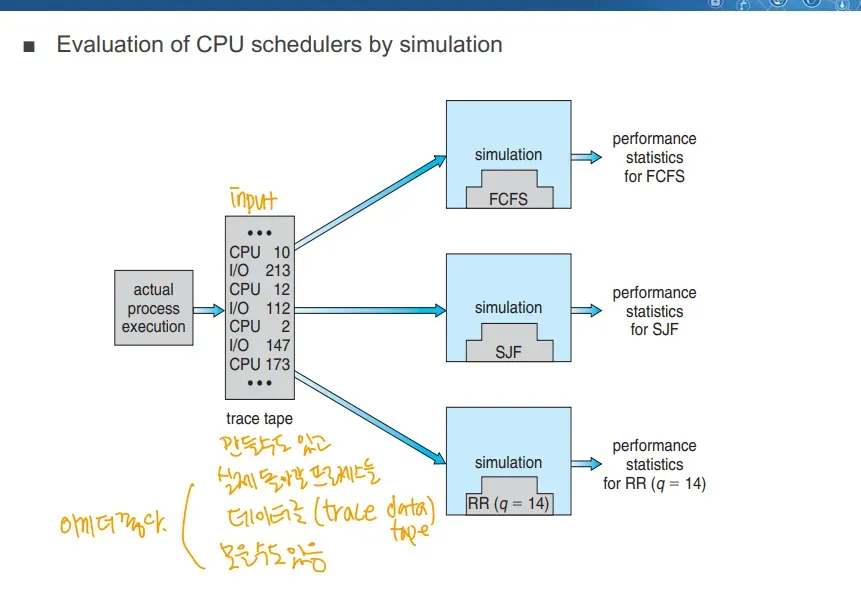

3. Simulation

가상으로 환경을 설정하고 돌려보는 것

실제 시뮬레이션 해볼 때 인풋을 만들 수도, 기존의 로그나 데이터에서 가져올 수도 있음
- 이러한 시스템의 동작 로그, 데이터 ⇒ Trace Tape or Trace Data라고 함 ↔ 애뮬레이션 → 실제 환경을 똑같이 만들어 실험하는 것

Implementation

실물로 개발해서 돌려봄 → 가장 높은 신뢰성
