Chapter 10. Virtual Memory
실제의 물리 메모리 개념과 개발자의 논리 메모리 개념을 분리한 것
Notion 원본 페이지의 강의 슬라이드와 설명을 바탕으로 정리한 노트입니다.
Virtual Memory
-
실제의 물리 메모리 개념과 개발자의 논리 메모리 개념을 분리한 것 → 이를 통해 물리 메모리에는 프로그램의 사용하는 부분만 올려놓을 수 있음 → 이를 통해 작은 메모리로도 얼마든지 큰 가상 주소 공간을 제공할 수 있음
- 디스크를 활용해 이를 해결 → 메모리를 비싼 자원이므로
-

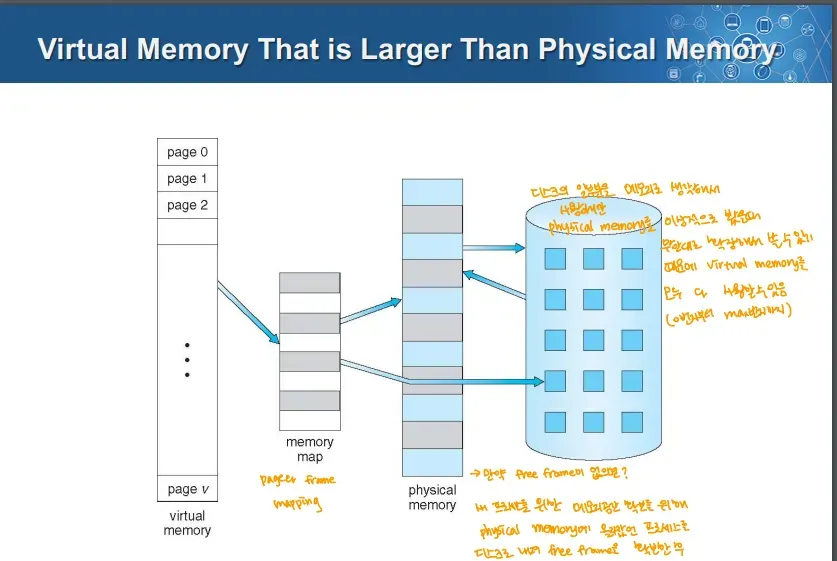

가상 메모리는 물리적 메모리보다 커지게 될 수 있어짐
Demanding Paging
-
“페이지 레벨의 스와핑”이라고도 함 → 그냥 스와핑은 프로세스 전체를 옮기는 것
-
프로세스가 필요로 하는 페이지를 요청할 때 메모리로 가져오는 것
-
운영체제는 시스템의 프로세스가 할당한 모든 데이터에 대한 캐시로 메인메모리를 사용 → 캐시처럼 빠르게 접근하게 해줌, 모든 데이터를 캐싱할 수는 없으므로 교체도 해야함
- 초기에 페이징되면 페이지가 물리적 메모리 프레임에 할당
- 이 물리적 메모리가 가득 차면 새로운 페이지를 할당하기 위해 기존의 다른 페이지를 물리적 메모리 프레임에서 제거해야함
-
물리적 메모리에서 퇴출된 페이지는 디스크의 Swap Space(Swap File)로 이동
- 이때 페이지가 수정된 적(dirty) 있으면 디스크에 쓰기 작업을 하고 그렇지 않으면 하지 않음
- 메모리와 디스크 사이 이동은 OS가 처리하며, 이 과정은 애플리케이션 입장에서는 알 수 없음
Demand Paging을 하는 이유 = Locality
- Temporal Locality (시간적 지역성):
- 최근에 참조된 위치는 가까운 미래에 다시 참조될 가능성이 높음
- Spatial Locality (공간적 지역성):
- 최근 참조된 위치 근처의 위치가 곧 참조될 가능성이 높음
- 이 Locality로 인해 페이징이 적게 발생
- 한번 페이지를 메모리아 올려놓으면, Locality로 인해 여러 번 사용됨
- 보통은 한번 올라온 메모리들이 계속 사용됨
- 한번 페이지를 메모리아 올려놓으면, Locality로 인해 여러 번 사용됨
- Locality로 인한 효과는 여러 요인에 따라 달라짐
- 애플리케이션의 Locality의 정도
- 페이지 교체 정책
- 물리적 메모리의 양
- 데이터 참조 패턴과 메모리 사용량 → 데이터를 참조하는 순서에 따라 디스크 접근 횟수가 달라짐 → 메모리 사용량이 많으면 디스크 접근이 잦아짐

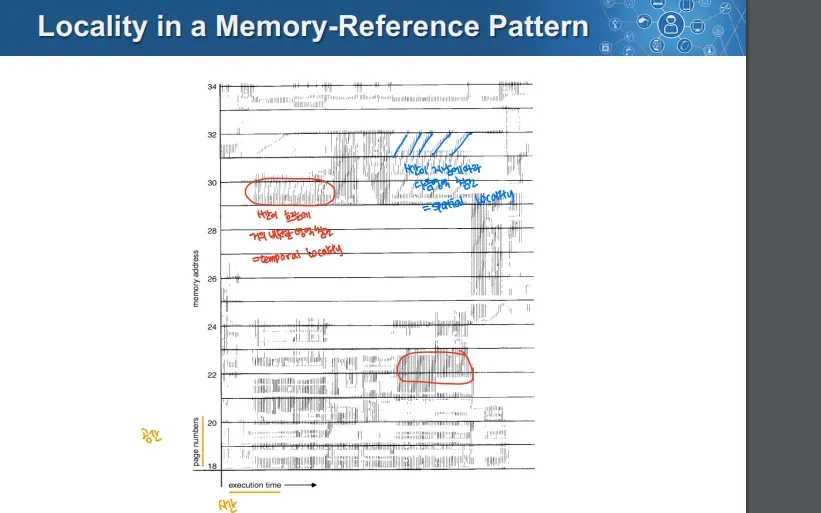

메모리 접근 패턴에서 드러나는 Locality
왜 Demand Paging이라고 하는가
- 처음 프로세스가 시작될 때 새로운 페이지 테이블이 생성되고, 모든 PTE의 valid bit는 invalid로 설정
- 어떤 페이지도 물리적 메모리에 할당되지 않음
- 이후 프로세스가 실행되기 시작하면
- 명령어가 코드와 데이터 페이지에 대해 Page fault를 발생시킴
- 필요한 모든 코드, 데이터 페이지가 물리적 메모리에 적재되면 오류가 멈춤
- 프로세스에 필요한 코드/데이터만 메모리에 로드
- 필요한 데이터는 시간에 따라 바뀌므로, 이를 요구하는 경우 그때 페이지를 메모리에 추가
- 과정
- 처음 프로세스 생성 시 로지컬 메모리 주소 공간만 만듬
- 이때 만들어진 페이지 테이블은 valid-invalid비트가 전부 invalid
- 본래 invalid한 데이터에 접근하면 프로텍션 펄트 인터럽트 발생
- 그러나 본래 자기 데이터에 관련해서 PCB를 뒤져서 사용 가능 여부 판단 가능
- 필요한 페이지를 가져오려 할 때 모두 invalid이므로 프로텍션 펄트인지 페이지펄트인지 확인
- 이때 PCB를 조회해서 사용 가능한 것이면 페이지 펄트가 발생
- 사용 불가능한 것이면 프로텍션 펄트를 일으킴
- 페이지 펄트인 경우 피지컬 메모리에 페이지를 로드함
- 이후 페이지 테이블을 valid로 업데이트
- 처음 프로세스 생성 시 로지컬 메모리 주소 공간만 만듬

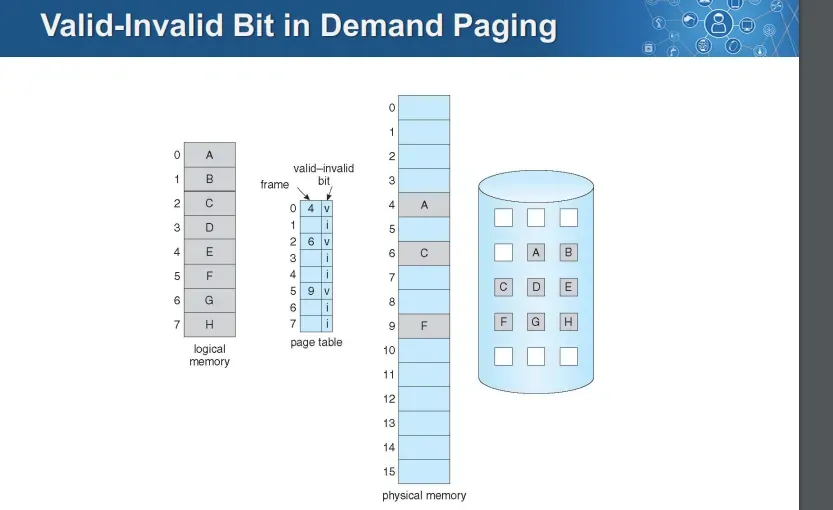

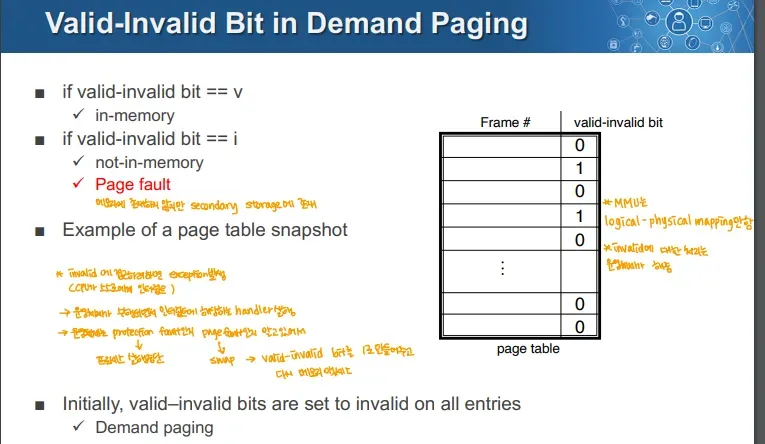

Valid-Invalid Bit in Demand Paging
→ Valid-Invalid비트가 프로텍션에만 사용하는 것이 아님
- valid-invalid bit가 valid한 상태이면 메모리 안에 페이지가 존재하는 것
- valid-invalid가 innvliad한 상태이면 메모리 안에 존재하지 않는 것 → Page Fault
과정
- TLB 미스 발생해 MMU가 페이지 테이블을 조회
- 이때 PTE가 invalid함, mmu가 인터럽트를 발생시켜 모드를 체인지, 커널 모드로 전환
- 커널 모드에서 Protection Fault인지 Page Fault인지 판단, 이에 맞는 인터럽트 핸들러를 호출해 처리
- 만일 Protection Fault → 프로세스를 kill하는 등의 방식으로 처리
- 만일 Page Fault면 페이지가 디스크에 존재하므로 디스크에서 메모리로 로드(페이징)
예시
→ 논리적 메모리는 존재 → 페이지 테이블을 보면 0번, 2번, 5번 인덱스의 PTE는 valid한 상태 → valid한 상태인 것들만 물리적 메모리에 저장되어 있음 → 디스크(그림 상의 원통)에는 논리적 메모리에 해당하는 모든 페이지가 보관되어있음
Page Fault
1. Page 퇴출 과정
- 페이지가 퇴출(제거)될 때 운영체제는 PTE를 Invalid로 설정하고, 해당 페이지의 Swap Space(Swap File)의 위치를 PTE에 저장
- 프로세스가 제거된 페이지의 논리적 주소를 참조하려 하면 PTE가 Invalid하기 때문에 Exception이 발생
2. Page Fault 처리 과정
- 운영체제는 Page Fault 핸들러를 실행해 이 문제를 처리
- 핸들러는 invalid한 PTE를 사용해 해당 페이지가 Swap File의 어디에 위치해 있는지 찾음
- 핸들러는 페이지를 Swap File에서 물리적 메모리로 읽어오고, 이후 PTE를 업데이트해 해당 페이지가 물리적 메모리에 존재함을 나타내고 Valid로 표시
- 핸들러가 작업을 완료하면 Page Fault가 발생한 프로세스를 다시 실행
3. 물리적 메모리로 로드된 페이지는 어디로 가는가
- 필요하다면 Page Replacement Algorithm에 따라 기존 페이지를 퇴출
- OS는 기존 페이지를 퇴출시키지 않기 위해 보통 여유 페이지 풀을 유지하려 함

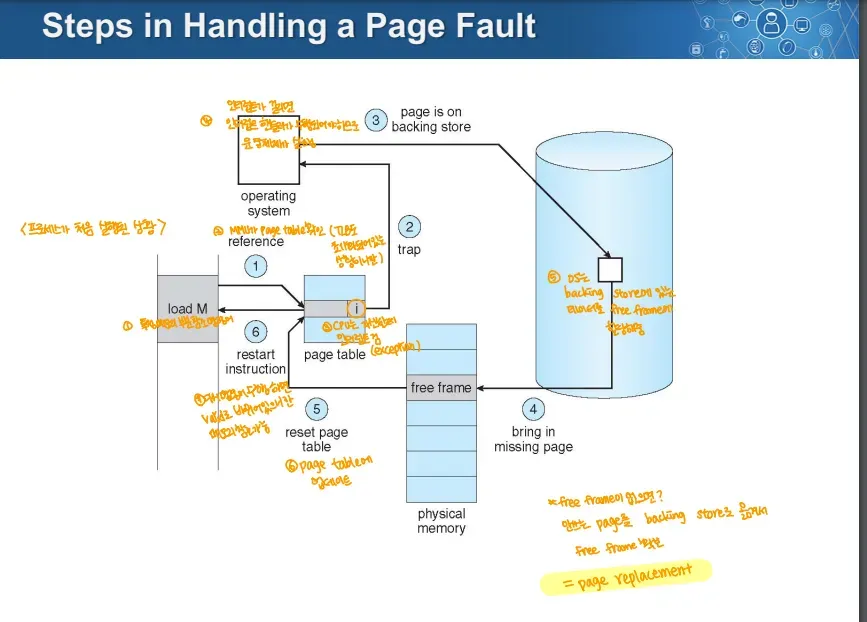

Page Fault 핸들링 과정
- 특정 메모리의 페이지를 참조하라는 명령이 있고 TLB 미스가 난 상황이라 가정
- MMU가 페이지 테이블을 확인
- 페이지 테이블의 엔트리가 Invalid한 경우 CPU는 인터럽트를 걸어 예외를 일으킴
- 이때 인터럽트가 일어났으므로 커널 모드로 전환되고 이를 처리하기 위한 핸들러를 호출
- 이 예외가 Page Fault인 경우 OS가 Secondary Storage(디스크 등)에 있는 데이터를 free frame에 할당
- 이때 free frame이 없으면 안쓰는 페이지를 Secondary Storage에 옮겨서 free frame을 확보 = Page Replacement
- 이후 페이지 테이블을 업데이트하고 valid로 표시
- 이때 다시 참조하면 메모리 참조 가능
Memory Reference
일반적인 경우
→ 최상의 경우(TLB 힛, 물리적 메모리에도 페이지가 존재)
- CPU가 논리적인 주소를 통해 메모리를 참조하려 하면 먼저 MMU의 TLB로 요청이 전달
- TLB는 요청된 메모리 주소의 페이지 넘버를 통해 조회
- TLB에서 페이지 넘버와 일치하는 항목이 있으면 해당 항목에 저장된 PTE를 반환
- TLB의 Cache Hit
- TLB에 저장되어있는 PTE를 통해 참조가 가능한지 파악(PTE에 표시된 valid-invalid bit)
- PTE를 통해 페이지가 참조가 가능하다는 것을 알면 MMU는 PTE에서 얻은 물리적 프레임 넘버와 Page Offset을 결합해 물리적 주소를 생성
- MMU에서 생성된 물리적 주소를 통해 메모리에서 데이터를 읽어 CPU로 이를 전달
TLB 미스 발생 시 이를 처리하는 2가지 방법
1. MMU가 페이지 테이블에서 PTE를 로드하는 경우 → 하드웨어 TLB
- MMU가 물리 메모리의 페이지 테이블에서 필요한 PTE를 직접 로드해 물리 주소를 반환
- TLB를 하드웨어에서 관리할 때 OS는 관여하지 않음, MMU가 하드웨어적으로 페이지 테이블을 읽고 TLB를 업데이트
- 운영체제는 미리 페이지 테이블을 설정해 하드웨어가 직접 접근할 수 있도록 함
- OS는 페이지 테이블이 물리 메모리에 상주하게 함
2. 운영체제로 인터럽트가 발생하는 경우 → SW관리 TLB
- TLB미스가 발생하고 OS로 인터럽트가 발생
- 소프트웨어 방식 TLB관리에서는 OS가 개입해 TLB를 업데이트
- OS가 페이지 테이블을 조회해 해당 PTE를 찾아 TLB에 로드
- OS는 인터럽트를 처리하고 다시 프로그램으로 돌아가고, TLB가 업데이트된 정보로 작업을 계속 ⇒ 이 단계가 끝나면. 유효한 PTE가 저장
TLB 미스 발생 시 발생 가능한 문제
1. 페이지 테이블 자체가 Swap out된 경우 재귀적인 Pafe Fault가 발생 가능
- 페이지 테이블이 OS의 가상 주소 공간에 존재한다고 가정하면 문제가 됨
- 이 경우 페이지 테이블이 Swap Out될 수 있음
- 페이지 테이블이 물리적 메모리에 상주하고 있다면 이런 문제가 발생하지 않음
- 재귀적인 Page Fault 방지 가능
2. TLB가 PTE를 가지고 있을 때
- TLB가 유효한 PTE를 얻으면 주소 변환 과정을 다시 시작
- 일반적인 경우 PTE는 메모리에 상주하는 유효한 페이지를 가리킴
- 이따금 Protection Bit 문제로 인해 변환 도중 다시 TLB Fault가 발생
- Invalid 비트 상태거나, 권한에 문제가 있으면 이러함
Page Fault
- PTE가 Protection Fault를 내는 경우
- Read, Write, Excute가 페이지에서 허용되지 않은 작업인 경우
- 가상 페이지가 할당되지 않거나 페이지가 아직 물리적 메모리에 없는 경우 Inalid 상태로 표시
- TLB가 OS로 인터럽트를 발생하는 경우
- Read/Write/Execute인 경우 OS는 Fault를 프로세스에 다시 보냄
- Invalid(가상 페이지가 없는 경우)인 경우 OS는 Fault를 프로세스에 다시 보냄
- Invalid(물리적 메모리에 없는 경우)인 경우 OS는 프레임을 디스크에서 읽어 할당하고 PTE를 업데이트

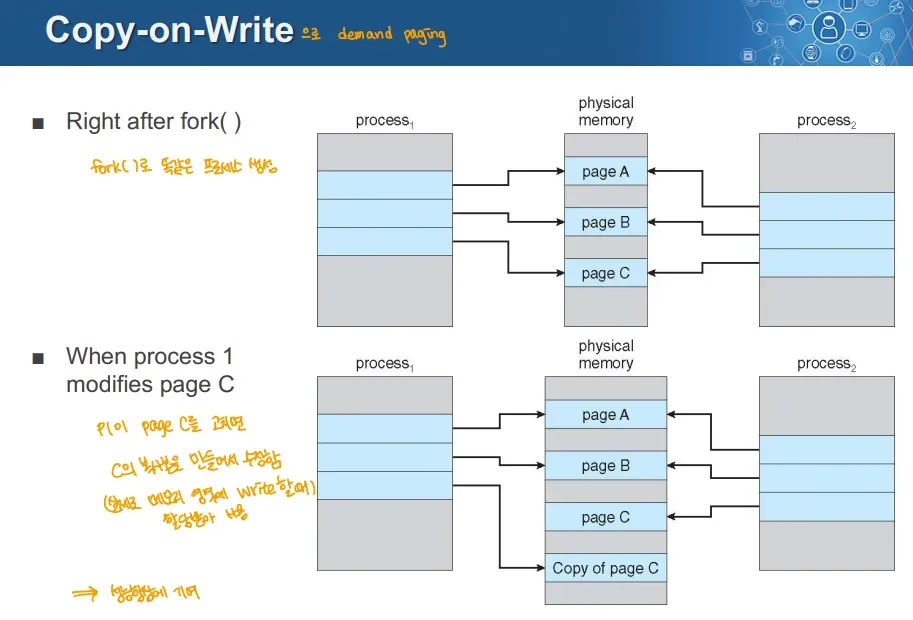

Copy-on-Write
- 리눅스 계열에서 사용하는 Demand Paging에서 메모리 효율성을 극대화하는 기법
- fork를 한 직후에는 별도 메모리를 할당하지 않고 부모 프로세스와 동일한 메모리를 참조하게 함
- 이후 별도 작업을 통해 메모리의 내용이 달리지게 되면 그때 할당을 함
- 초기 메모리 할당을 하지 않고 필요할 때(demand) 메모리를 할당하는 방식으로 메모리 효율을 높임
- exec을 하면 메모리 내용이 달라짐
- 이때 PCB의 페이지 위치 정보를 변경(디스크의 어느 위치에 있는지)
- 이후 Page Table을 전부 invalid비트로 만듬(초기화랑 같은 개념)

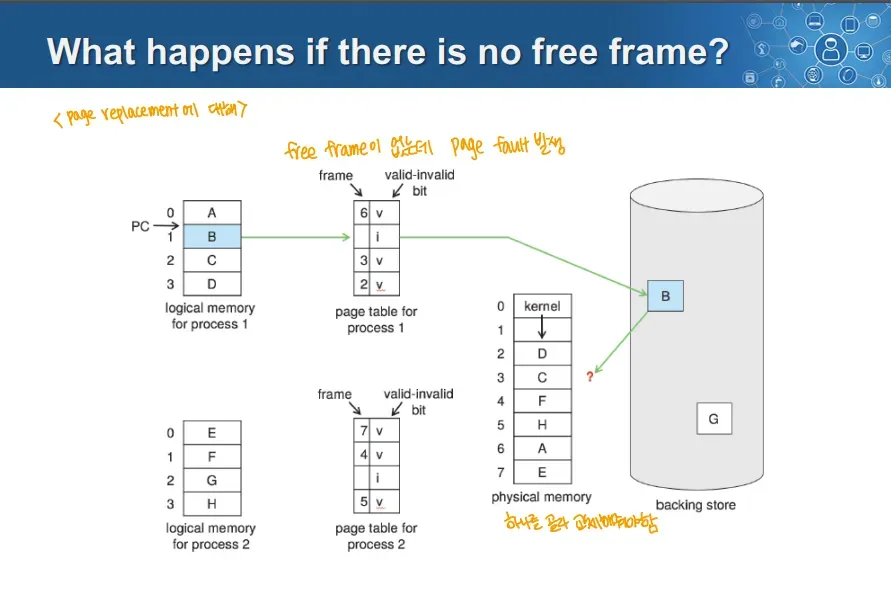

Free Frame이 없는 경우 어떻게 해야하는가
- Free Frame이 없는데 Page Fault가 발생하는 경우 문제가 생김
- 이때는 원래 물리 메모리에 있는 프레임을 메모리처럼 인식될 수 있는 디스크의 영역으로 내려야 함
- 이렇게 물리 메모리의 프레임을 디스크로 내리고 디스크에서 다른 프레임을 불리오는 것 = Page Replacement
Page Replacement
- Page Fault 발생 시 운영체제는 디스크에서 해당 페이지를 읽어와 물리 메모리의 프레임에 로드
- 이때 물리 메모리가 가득 차 Free Frame이 없는 경우 Page Replacement를 해야함
- 기존 페이지 중 하나를 선택해 디스크로 Evict(제거, 퇴출)하고 그 자리에 페이지를 로드하는 것
Page Replacement Algorithm
- Page Replacement에서 어떤 페이지를 제거할지 결정하는 방식
- Page Fault를 처리하는 것은 디스크 I/O를 2번 이상 해야하는 성능적으로 문제가 큰 작업이므로 이를 최소화해야함
Page Replacement Algorithm
- 어떤 페이지를 제거해야 하는지, Victim을 결정하는 방법
Page Replacement Algorithm의 목표
- 제거할 최적의 Victim 페이지를 선택해 Page Fault 발생률을 줄이는 것이 목표
- 최선의 선택은 다시는 사용되지 않을 페이지를 제거하는 것
- 이 페이지가 제거되어도 프로세스가 더 이상 해당 페이지를 필요로 하지 않을 것이므로 성능 저하, Page Fault가 발생하지 않음
- 다시는 사용되지 않을 페이지를 아는 것은 어렵기 때문에 가장 오래 사용되지 않을 페이지를 선택하는 것이 현실적
Belady의 증명
- 가장 오랫동안 사용되지 않은 페이지를 퇴출하는 것이 Page Fault를 최소화 → 이를 위해 Page Table Entry에 시간 정보를 보관해야함

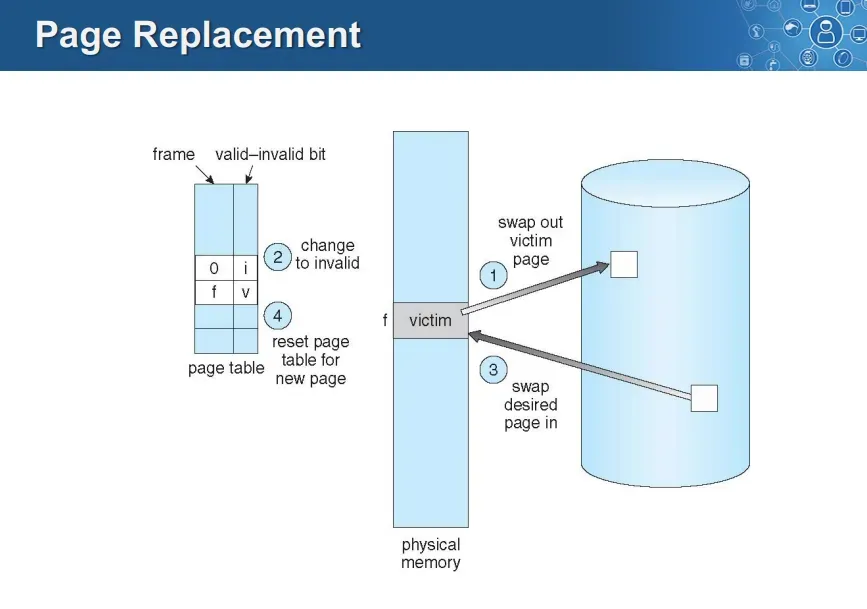

Page Replacement 과정
- Swap In이 필요한 상황임은 전제
- Victim Page를 디스크로 Swap Out
- Page Table에서 invalid로 변경
- 디스크에서 빈 자리로 페이지를 Swap In
- 페이지 테이블을 valid로 변경

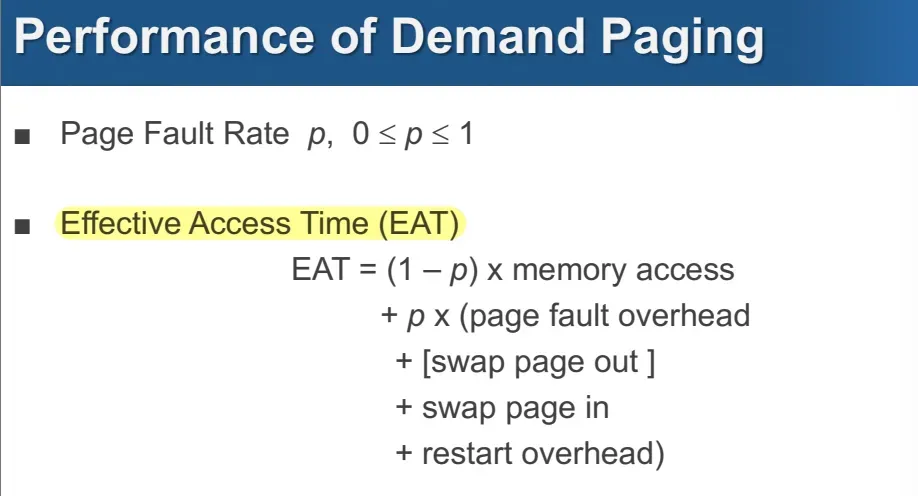

Demand Paging의 성능
EAT = 메모리 접근 시간 x (Page Fault가 일어나지 않을 확률 = 1-p)
+ (Page Fault가 일어날 확률 = p) x (Page Fault 오버헤드+Swap Out 오버헤드 + Swap in 오버헤드 + 프로세스 재시작 오버헤드)Page Replacement Algorithm 측정
- Page Replacement Algorithm의 목표는 가장 낮은 Page Fault 빈도수
- 따라서 특정 메모리 참조(ex. 참조 문자열)에 따른 Page Fault 빈도수로 알고리즘의 성능을 측정

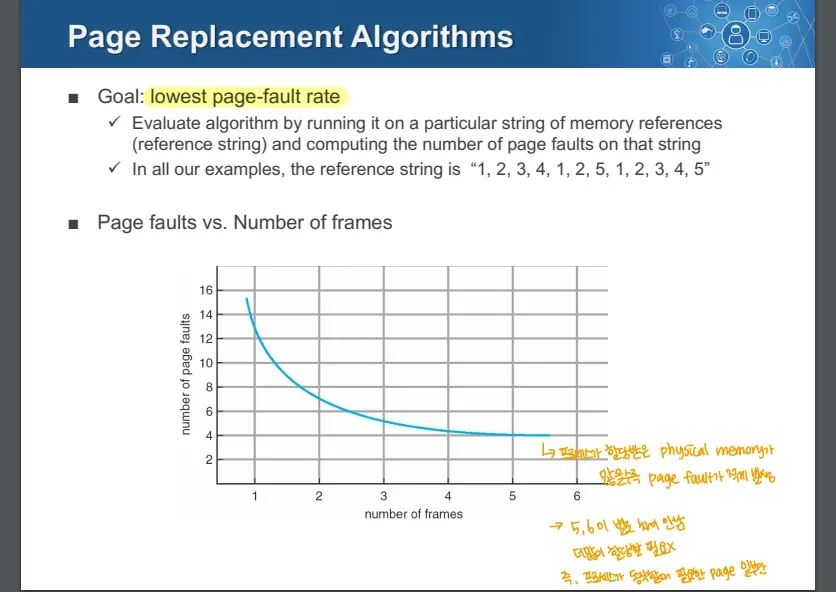

- 아래 그래프에서 프로세스에 할당된 프레임 수에 따른 Page Fault의 수의 그래프
- 프레임 수가 늘어나면 Page Fault가 감소
- 그러나 4,5개 정도되면 감소율이 매우 작아짐
- 20:80 규칙때문에 프레임을 많이 할당한다고 해도 쓰는 프레임만 사용하게 됨
Page Replacement Algorithm 종류
FIFO
-
메모리 프레임에 먼저 할당된 프레임을 Swap Out 대상으로 선정
-
명확하고 구현하기 쉬움
- 메모리에 페이지가 로드된 순서를 유지하게 위해 큐를 사용
- 교체 시 큐의 가장 앞에 있는 가장 먼저 로드된 페이지를 제거
-
가장 오래된 페이지가 사용되지 않을 수 높다는 가정 하의 알고리즘
- Temporal Locality가 낮은 경우 이는 맞는 말일 수 있음
-
위의 가정이 틀릴 수 있음
- Temporal Locality에 따라 가장 오래된 페이지가 가장 많이 사용될 수도 있음 → 가장 공평하지만 성능적으로 좋지 않음
-

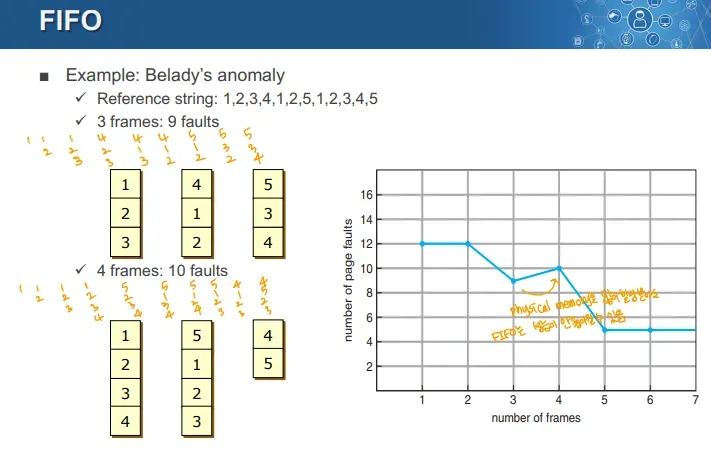

Belady’s Anomaly
- FIFO에서는 프레임 수가 증가해도 Page Fault가 증가할 수 있음
FIFO 예시
- 3 Frame인 경우
- 1,2,3 이 들어감
- 1이 빠지고 4가 들어감, 2가 빠지고 1, 3이 빠지고 2
- 이런 순서대로 총 9번의 Page Fault 발생
- 4 Frame인 경우
- 1,2,3,4가 들어감
- 1이 빠지고 5가 들어감, 2가 빠지고 1이 들어가고, 3이 빠지고 2가 들어가고, 4가 빠지고 3이 들어감
- 이런 순서대로 10번의 Page Fault발생 → Frame 수는 증가했지만 Page Fault도 증가

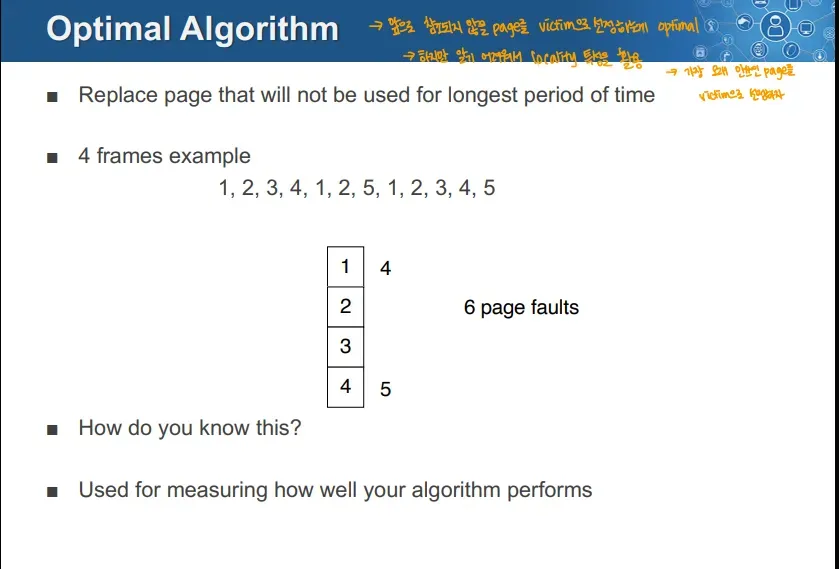

Optimal Algorithm
- 가장 오랫동안 사용되지 않을 페이지를 제거하는 것이 최적이다.
- 미래에 어떤 페이지가 참조될지 알고 있어야 구현 가능함
- 어떤 페이지가 사용되지 않을 것인지 알 수 없으므로 구현이 불가능
- 단순히 다른 알고리즘이 얼마나 잘 동작하는지 측정하는 도구로 사용
예시
1,2,3,4 → 1, 2 → 5(4와 교체(4가 가장 나중에 쓰임)) → 1,2,3,4, → 4(1과 교체)
LRU(Least Recently Used) Algorithm
- 과거에 가장 오랫동안 사용되지 않았던 페이지를 제거
- 아이디어: 과거 기록을 통해 미래의 경향성을 추축
- LRU는 Victim Page 선정을 위해 참조 정보를 사용
- Belady’s의 Optimal Algorithm은 미래를 예측, but LRU는 과거를 기반으로 판단
LRU 구현 방식
- Timestamp Implementation
- 모든 PTE에 시간정보를 저장하는 카운터가 존재
- 페이지가 참조될 때 마다 현재 시각을 카운터에 기록
- Page Replacement가 일어날 때 모든 페이지의 TimeStamp를 비교해 가장 오래된 것을 교체
- 문제점
- 페이지 테이블마다 타임 스탬프를 저장해야하므로 메모리 사용량 증가
- 교체 시 모든 타임 스탬프를 비교해야해서 연산량이 증가
- Stack Implementation
- 페이지 넘버들의 스택을 유지
- 페이지가 참조되면 상단으로 옮김
- Page Replacement가 일어날 때 스택의 가장 아래에 있는 페이지를 Victim을 선정
- 장점
- 교체 시 victim 선정에 연산이 필요하지 않음
- Page Table의 크기가 그대로
- **문제점 **
- 페이지 넘버의 스택을 관리하는데 걸리는 연산 오버헤드가 있음
- Approximation
- Timestamp 방식, Stack 방식은 비용이 크기 때문에 시간 정보를 근사치로 보관하는 알고리즘 사용
- 시간 정보를 1비트로 표현하는 방식으로 근사하게 저장
LRU Approxmation Algorithm
- 시간 정보를 근사화 해서 보관하는 방식
Reference Bit
→ LRU Approximation 알고리즘 중 하나
- 시간 정보를 1bit로 보관하는 것
- 각 페이지마다 할당되어 있음
- 초기에는 0, 페이지가 참조될 때 마다 1로 변경
- 주기적으로 1인 비트들을 0으로 초기화
페이지 교체
- Refernce Bit가 0인 것을 Victim으로 선정
문제점
- Reference Bit가 0인 페이지 중 누가 더 참조된 지 오래된 것인지 알 수 없음
- 이로 인해 알고리즘의 효율성이 좋지 않음

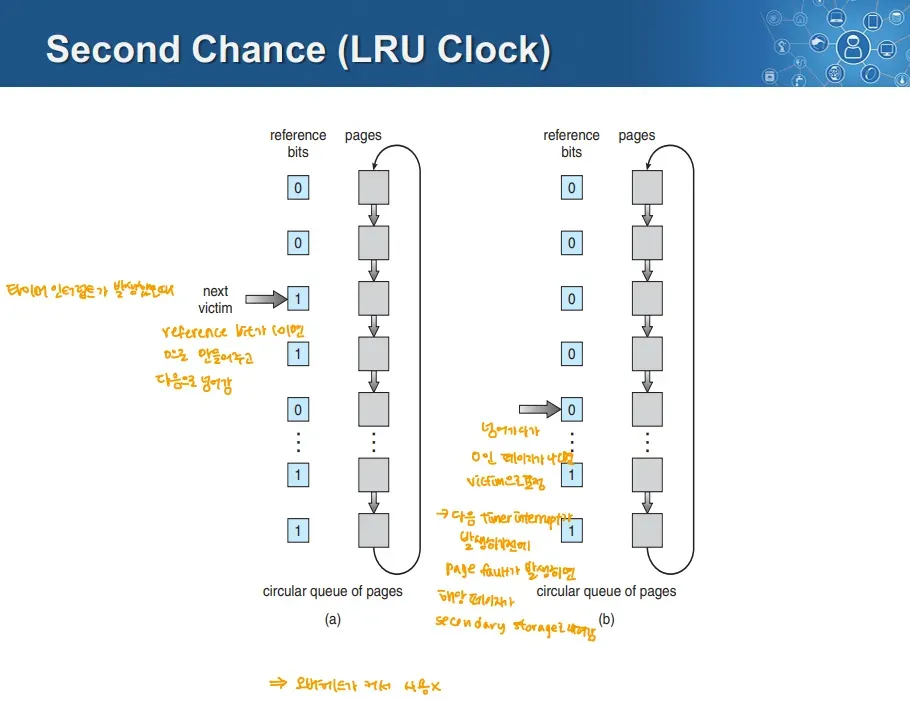

Second Chance(=LRU Clock) 알고리즘
→ LRU Approximation 알고리즘 중 하나
- Reference Bit를 사용하고 Clock Replacement를 사용
- 이 Reference Bit는 페이지가 참조되면 1이 됨 → Clock Replacement(시계처럼 연결되고 돌아가는 형태)
페이지 교체
-
교체 대상이 될 페이지의 Reference Bit가 1이면 해당 페이지의 Refernce Bit를 0으로 만들고 연결된 다음 페이지로 이동 (= next victim을 선정하는 포인터가 가리키는 페이지)
-
Reference Bit가 0인 페이지를 만날 때 까지 해당 과정을 반복 ⇒ Victim으로 선정되더라도 참조 여부에 따라 2번째 기회를 주는 것
장점
- 포인터를 둠으로서 0인 것 사이의 시간적 순서를 어느정도 반영이 가능
문제점
- 연결된 페이지들을 선형탐색 해야해서 탐색 오버헤드가 생김
NRU(Not Recently Used) Algorithm
(= Enhanced Second Chance)
-
Reference Bit와 Modify Bit를 사용
- R비트는 페이지가 최근 참조되었는지, M비트는 페이지가 수정되었는지 여부를 나타냄
- Reference Bit는 참조되면 1로 변경, 주기적인 인터럽트에 의해 0으로 변경
- Modify Bit는 처음이었다가 Write 작업이 일어나면 1로 변경
-

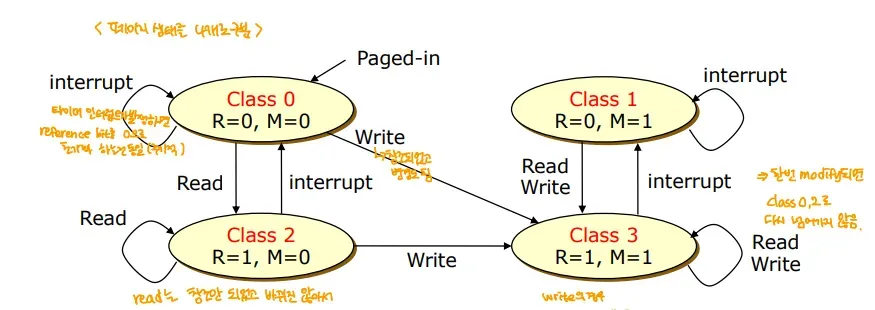

페이지 상태를 4개의 클래스로 나누고, 이 클래스의 번호자 낮을 수록 Victim이 될 우선순위가 높음
- Class 0이 Victim이 될 확률 가장 높고, Class 3이 가장 낮음
- Class 0
- R = 0, M = 0
- 최근에 참조되지 않았고 수정되지도 않음
- Class 1
- R = 0, M = 1
- 최근 참조되지 않았지만 수정됨
- Class 2
- R = 1, M = 0
- 최근에 참조되었지만 수정되지 않음
- Class 3
- R = 1, M = 0
- 최근에 참조되었고 수정됨
Algorithm
- 최소 번호의 비어있지 않은 클래스에서 임의의 페이지를 제거
- 현재 있는 페이지 중 클래스의 숫자가 가장 낮은 것을 먼저 제거
- 한 번의 주기 동안 참조되지 않은 수정된 페이지(R=0, M=1 → Class 1)를 제거하는 것이 사용 중인 수정되지 않은 페이지(R=1, M=0 → Class 2)을 제거하는 것 보다 나음
- R=1, M=0은 현재 무거운 작업을 수행하고 있을 가능성이 있기 때문
장점
- 이해하기 쉬움
- 구현이 비교적 간단
- 항상 최적은 아니지만 적절한 성능을 제공 → 실제로 사용함

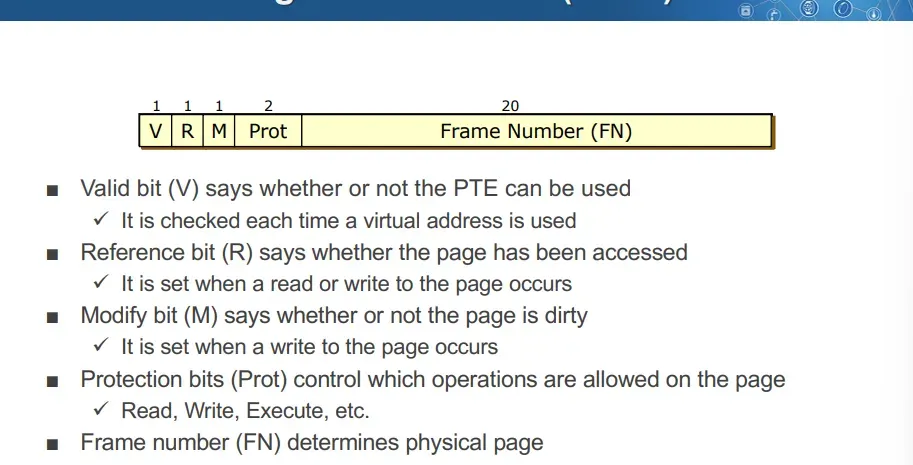

NRU의 PTE
- 실제로 NRU 알고리즘에서는 Reference Bit(R)와 Modify Bit(M)를 알고리즘에 사용
- Valid Bit(v) → 해당 PTE가 유효한지(=프레임에 존재하는지) 여부
- Reference Bit(R) → 페이지가 참조되었는지 나타냄
- Modify Bit(M) → 페이지가 수정되었는지 나타냄
- Protection Bit(Prot) → 페이지에서 허용되는 작업 제어(페이지 권한)
- Frame Number(FN) → 실제 프레임의 넘버
LFU(Least Frequently Used) Algorithm
→ 시간 정보가 아닌 접근 횟수에 근거해 값을 처리
Counting-based Page Replacement
→ 카운트에 근거한 페이지 교체
- 각 페이지마다 소프트웨어 카운터가 연결
- 주기적인 클럭 인터럽트마다 Reference Bit가 카운터에 더해짐
- 카운터는 각 페이지가 얼마나 자주 참조되었는지를 나타냄 → 한 클럭이 지날 때 해당 페이지가 참조되었으면 R =1→ 따라서 카운터 값이 증가 → 참조되지 않았으면 R = 0 → 카운터 값은 그대로
Least Frequently Used(LFU)
- 카운트가 가장 작은 페이지가 교체됨 ⇒ 각 페이지마다 소프트웨어 카운터가 존재하며, 이 카운터 값이 가장 작은 페이지일 수록 교체될 우선순위가 높은 알고리즘
LFU의 한계
- It Never Forget Anything
- 정보를 잊지 않음
- 자주 사용되었던 페이지는 카운트가 높아 오랫동안 참조되지 않아도 교체되지 않음
LFU의 단점
- 카운터 정보를 추가해야 하므로 Page Table의 크기가 커짐 → 이를 방지하기 위해 Approximation 할 수 있음 → Approximation하면 Reference Bit를 사용하게 됨 → 즉, LRU의 Approximation과 LFU의 Approximation이 같아지는 것
LFU 구현

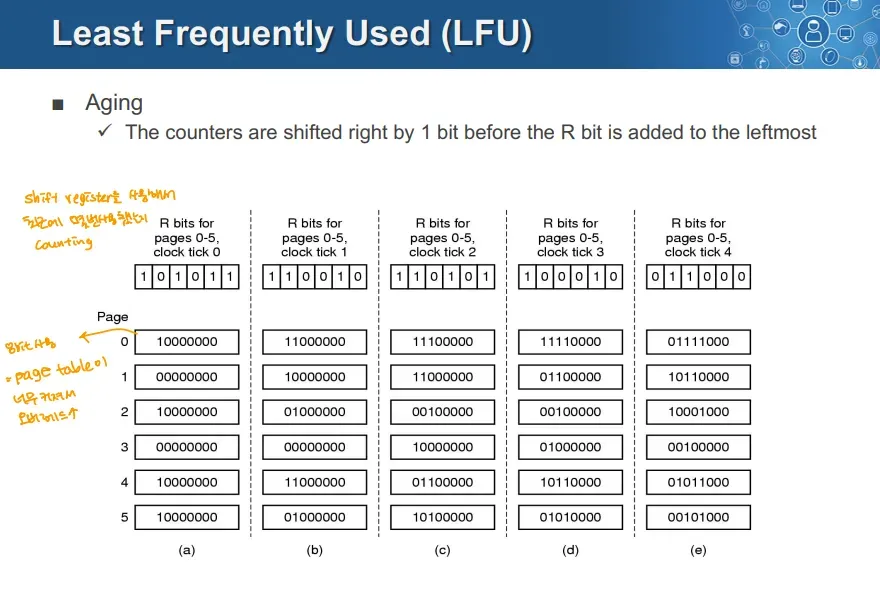

→ LFU를 Approximation해서 레퍼런트 비트 형태로 만들고 이에 Aging 매커니즘을 적용한 모습 Aging
- LFU의 한계를 극복하기 위해 오래된 참조를 교체하기 위한 방법 동작
- R 비트가 각 페이지의 카운터를 갱신
- 매 Clock마다 카운터는 오른쪽으로 1비트 시프트
- 이후 새로운 R비트 값이 가장 왼쪽(MSB)에 추가 → 이 과정을 통해 가장 낮은 카운터 값을 가진 페이지가 교체되게 됨 → 사용되지 않은지 오래된 경우 계속 0으로 밀려 감소하기 때문
MFU(Most Frequently Used) 알고리즘
→ LFU와 반대되는 개념
- 가장 카운트가 높은 페이지가 교체
- 카운트가 가장 낮은 페이지는 메모리에 올라온지 얼마 되지 않았고, 아직 충분히 사용되지 않았을 가능성이 높다는 근거
Frame의 할당
→ 어떻게 프로세스들에게 프레임을 할당할 것인가? → 각 프로세스는 동작에 따라 프레임을 필요로 할 수도, 아닐 수도 있음
Frame Allocation Algorithm
- Equal allocation
- 모든 프로세스에게 동일한 프레임 개수를 할당하는 방식
- Proportional allocation
- 프로세스의 크기에 따라 큰 것에는 많이, 작은 것에는 적은 프레임 개수를 할당하는 방식
- Priority-based allocation
- 스케줄링 우선순위가 높은 프로세스에 많은 프레임을 할당해주는 방식
- 우선순위가 높은 프로세스는 CPU에서 더 자주 동작하고, 이는 곧 메모리 접근을 많이 한다는 것을 의미 → 이런 프로세스에 더 많은 프레임을 할당해주면 Page Replacement가 적게 발생 → 현재 Frame Allocation은 Proportional allocation과 Priority-based Allocation을 적절히 섞어서 사용
Page Replacement 방식
- Global한 방식과 Local한 방식 2가지가 있음
- Global Replacement
- 모든 프로세스를 대상으로 교체 대상 페이지를 선택
- 전체 프레임을 대상으로 교체 대상을 선택
- Local Replacement
-
특정 프로세스 내에서만 교체 대상 페이지를 선택 → 각 프로세스에 할당하는 프레임의 수를 동적으로 조정하는 경우, Page Replacement가 일어날 때 Global Replacement를 사용하는 것이 효과적일 수도 있음
-
그러나 Global Replacement를 사용하기 위해서는 부가적인 정보가 많이 필요함
-
프로세스 대기 중일 때 마음대로 페이지를 Swap out을 하고 다른 프로세스에 페이지를 할당하는 경우, 프레임을 빼앗긴 프로세스가 다시 실행 상태가 되었을 때 Page Replacement가 일어나거나 할 수 있음 → Local Replacement를 사용하면, 다른 프로세스의 프레임에 영향을 주지 않기 때문에 급격하게 Page Replacement가 일어나는 것 없이 성능이 안정적임
-
다만 평상시의 Page Replacement 성능이 낮아질 수 있음
-

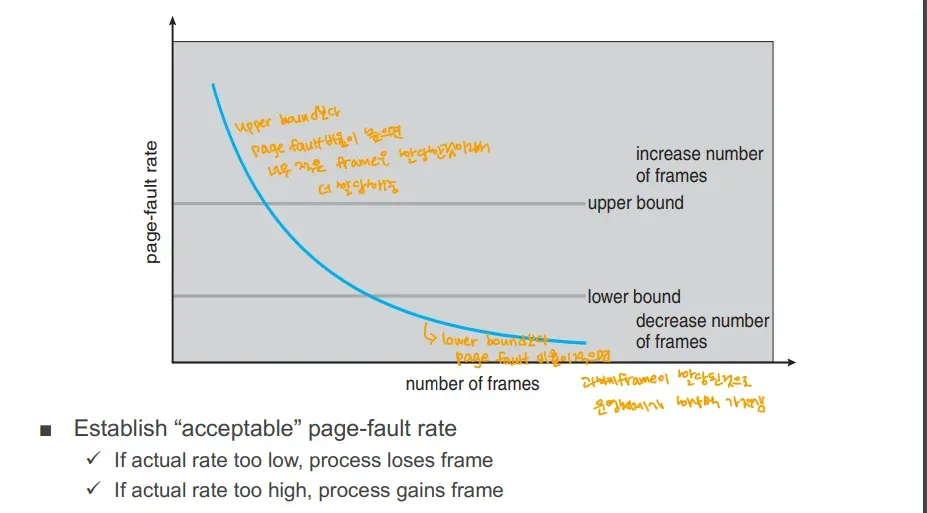

Page-Fault Frequency Scheme
- 이 그래프의 X축은 프로세스에 할당된 Frame의 개수
- 이 그래프의 Y축은 Page Fault의 발생 빈도
- 그래프 곡선은 프레임 수가 증가하면 Page Fault의 발생 빈도가 감소
허용 가능한 Page Fault 비율 설정
- Page Fault Rate이 너무 낮으면 프로세스에서 Frame을 뺏어옴
- Page Fault Rate가 Lower Bound보다 적으면, 프로세스가 프레임을 너무 많이 사용하고 있다는 의미이므로, 프레임을 뺏어 다른 프로세스에 할당
- Page Fault Rate가 너무 높으면 프로세스는 Frame을 얻음
- Page Fault Rate가 Upper Bound보다 높으면, 프로세스에 프레임이 부족하다는 의미이므로, 더 많은 프레임을 할당 ⇒ 이런 방식으로 시스템이 프레임을 조정

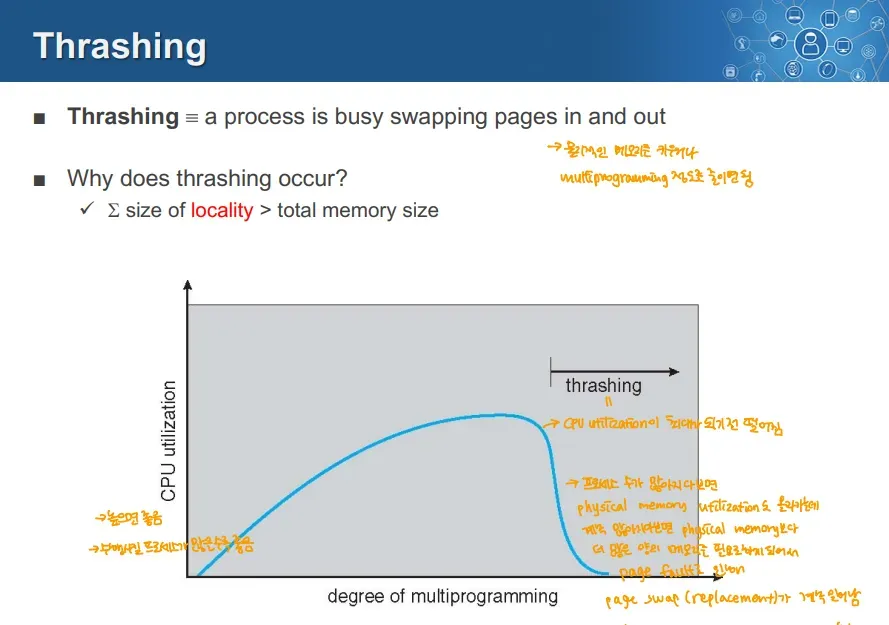

Thrashing
- 프로세스가 페이지 교체를 너무 자주 하느라 대부분의 시간을 소비하는 상태
- 이로 인해 CPU Utilization이 급격하게 감소하는 상태
그래프 해석
- Multiprogramming의 정도가 늘면(=프로세스 수가 증가하면) CPU Utilization이 선형적으로 증가할 것이라 생각
- 그러나 이때 메모리 요구량이 과도하게 증가해 CPU Utilization이 떨어지는 Thrashing이 발생
Thrashing의 원인
- Trashing은 Locality의 총합이 전체 물리적 메모리의 크기보다 큰 경우 발생
- Locality → 각 프로세스가 실행될 때 주로 접근하는 메모리의 특정 영역
- 또는, 한 프로세스가 요구하는 메모리 사용량이 물리 메모리의 크기를 초과할 때 발생
- 이런 Locality의 합이 시스템의 전체 물리 메모리 크기를 초과하는 경우 페이지를 모두 유지할 수 없어 계속 Page Replacement가 발생

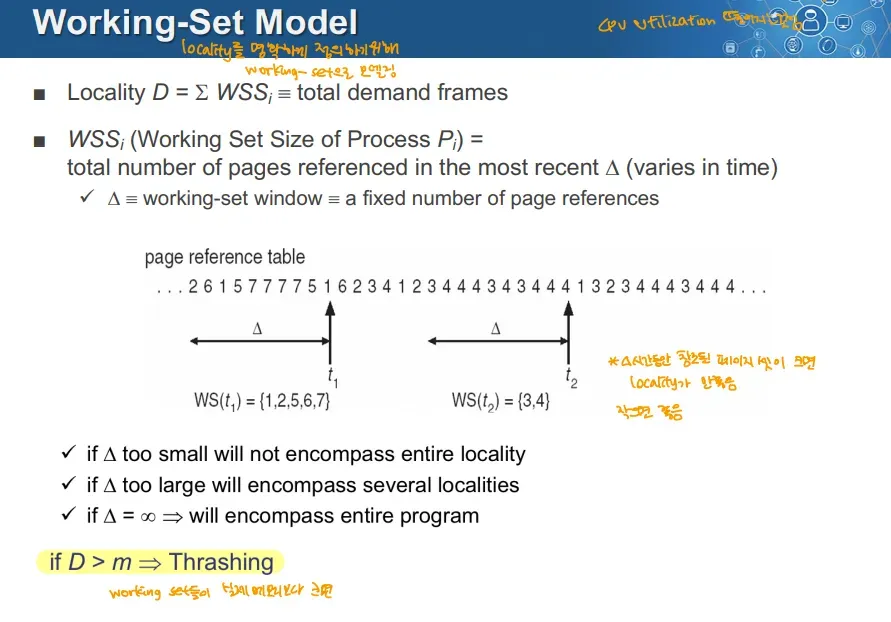

Working Set
- Thrashing을 방지하기 위해 프로세스가 실행 시 필요한 적절한 메모리의 집합을 구하는 모델
D ← Locality
- D = Σ WSSi(모든 프로세스의 Working set size의 총합)
- 시스템의 모든 프로세스의 Working Set 크기의 합
- 프로세스가 실행 중 특정 시간 동안 참조하는 페이지 집합을 나타냄
WSS(Working Set Size of Process Pi)
- 프로세스 Pi의 Working Set의 크기
- 최근 Δ(델타) 동안 참조된 모든 페이지의 수
Δ
- Working Set Window
- 일정 시간 동안 참조된 페이지 수를 추적하기 위한 고정된 범위
Δ 값에 따른 Working Set
- Δ가 너무 작은 경우
- Locality 전체를 포함하지 못함
- 정확한 Working Set 측정 불가
- Δ가 너무 클 경우
- Locality가 아닌 프로그램 전체를 포함하게 되어 메모리 자원 낭비
- Δ = ∞(Δ가 무한대 인 경우)
- 프로그램 전체가 Working Set에 포함되어 의미를 잃음
Thrashing 조건
- D > m(=시스템의 총 메모리 크기)인 경우 Thrashing이 발생
- 프로세스가 실행에 필요한 페이지를 메모리에 모두 유지하지 못해 과도한 페이지 교체가 발생하는 상황
Working Set Model의 목표
- D를 적절히 선정해 프로세스의 실제 필요한 메모리(Working Set)을 파악
- Locality(Working Set 크기의 총합)와 시스템의 메모리 크기 m을 바탕으로 Thrashing 방지
메모리 참조 과정 손으로 적어보기
- TLB → 페이지 테이블 → 디스크 스왑스페이스까지의 과정 전부 적어보기
- Virtula Memory개념까지 포함
- TLB Hit, TLB Miss, Protection Fault, Page Fault 포함
