Notion 원본 페이지의 강의 슬라이드와 설명을 바탕으로 정리한 노트입니다.

1. Transport 계층의 이해

1.1 프로세스-프로세스 통신(Process-to-Process Delivery)
1.2 클라이언트/서버 패러다임
1.3 포트 번호(주소지정)
1.4 멀티플렉싱과 디멀티플렉싱

2. 연결 방식의 분류

2.1 연결 없는 서비스(Connectionless)
2.2 연결 지향 서비스(Connection-oriented)
2.3 신뢰할 수 있는 서비스 vs 신뢰할 수 없는 서비스

3. User Datagram Protocol (UDP)

3.1 개념 및 특징
3.2 프레임 형식
3.3 동작 방식
3.4 클라이언트/서버 큐잉
3.5 UDP 사용 애플리케이션

4. Transmission Control Protocol (TCP)

4.1 개념 및 특징
4.2 스트림 전달 서비스(Stream Delivery)
4.3 송수신 버퍼

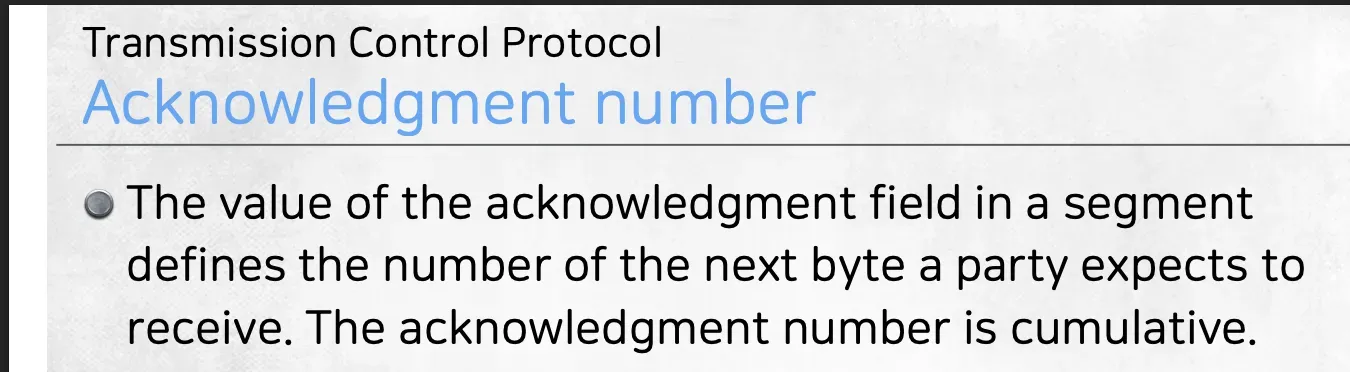

4.4 세그먼트 및 바이트 번호

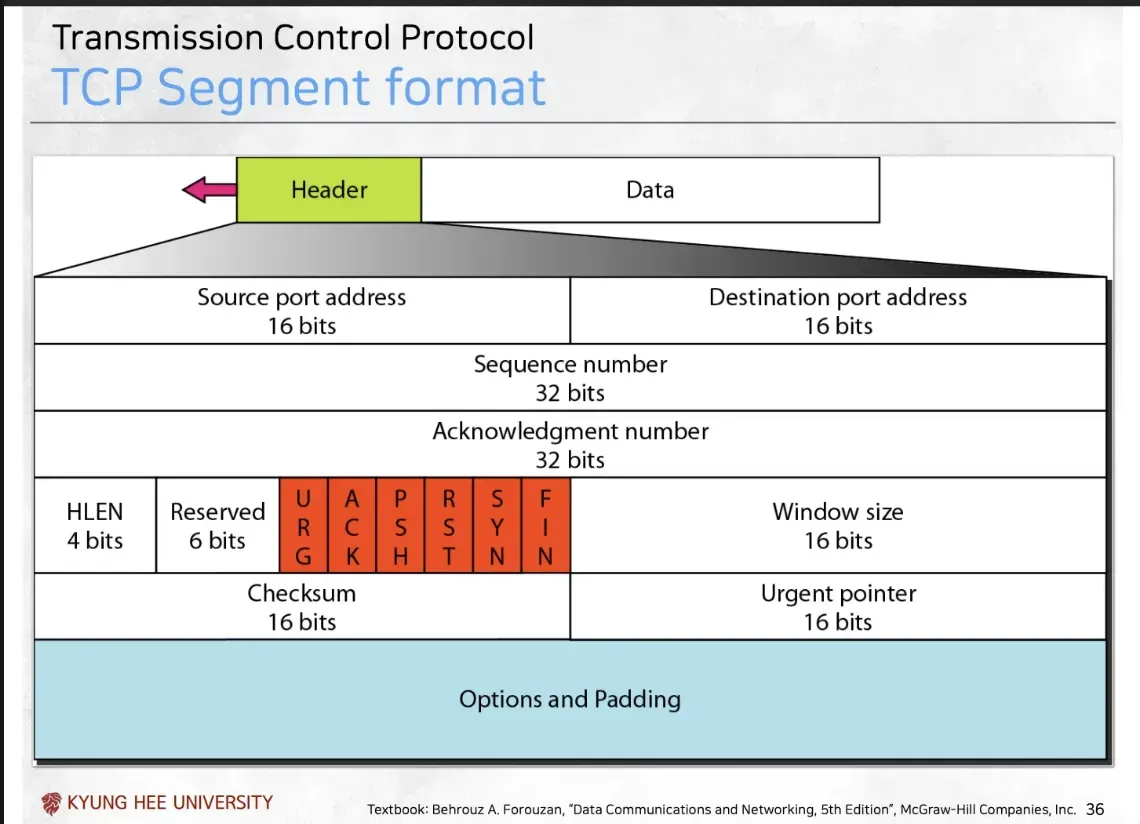

4.5 TCP 세그먼트 형식
4.6 제어 필드(Control field)

5. TCP 연결 관리

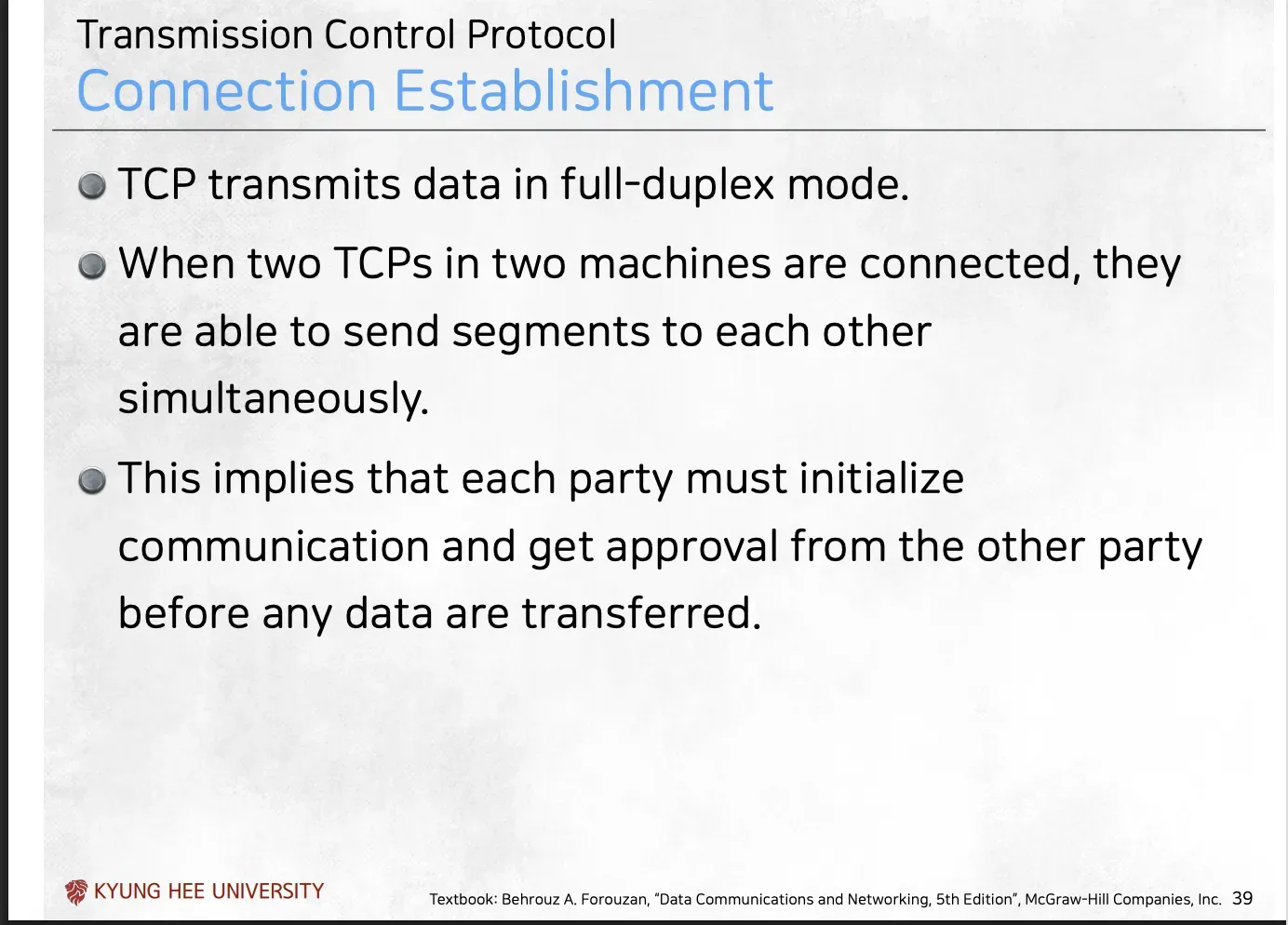

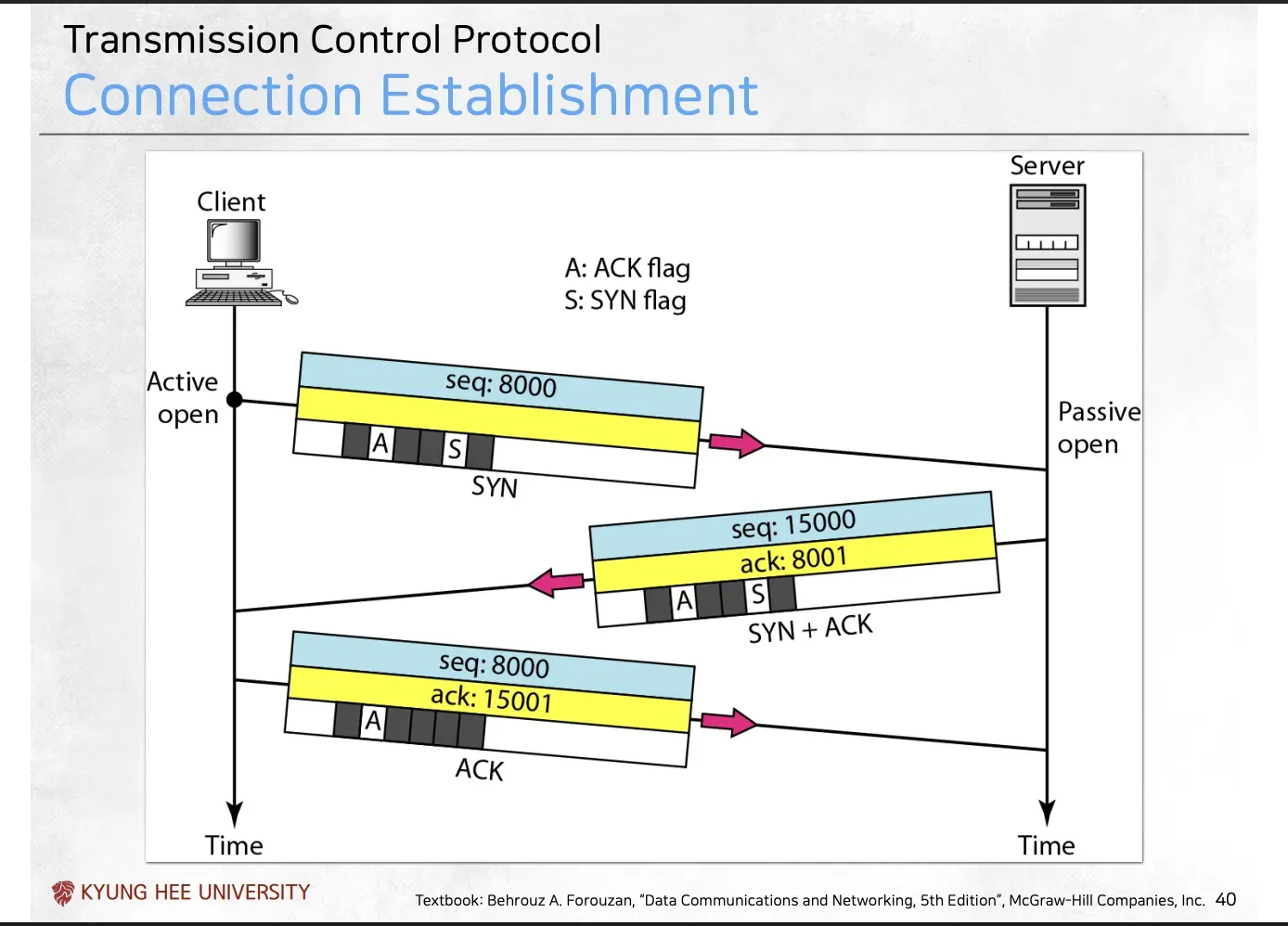

5.1 연결 설정(3-way handshake)

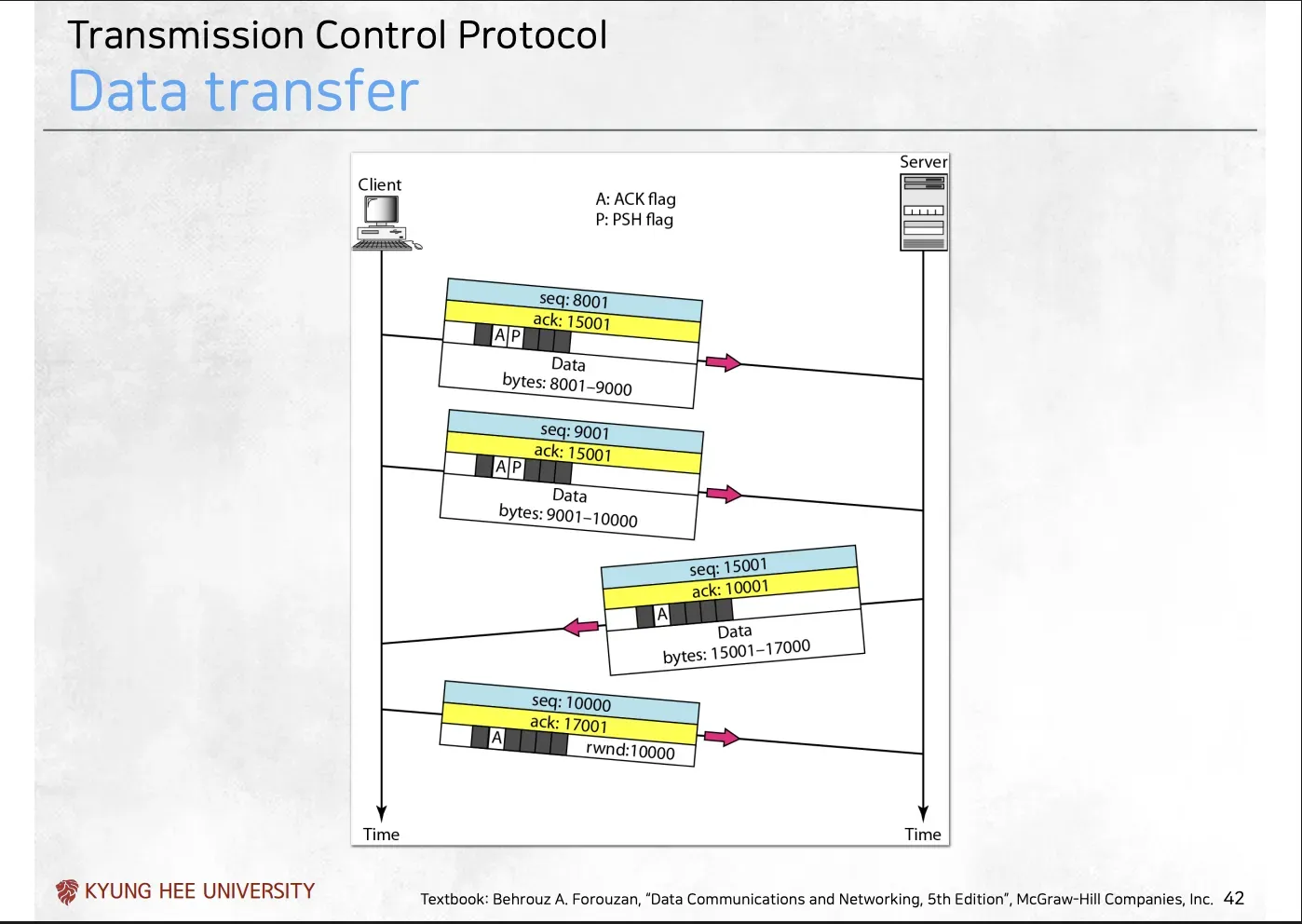

5.2 데이터 전송

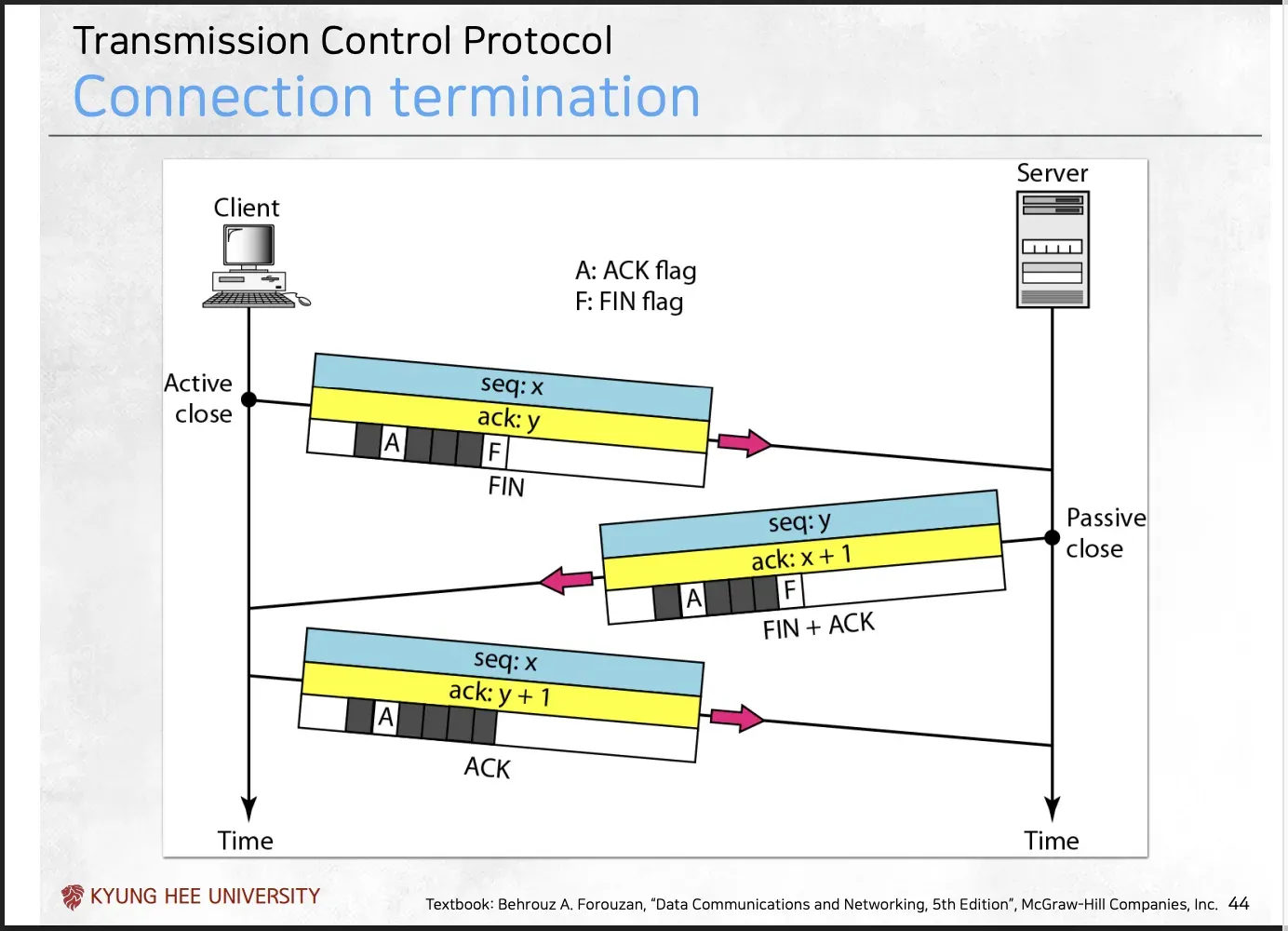

5.3 연결 종료(4-way handshake)

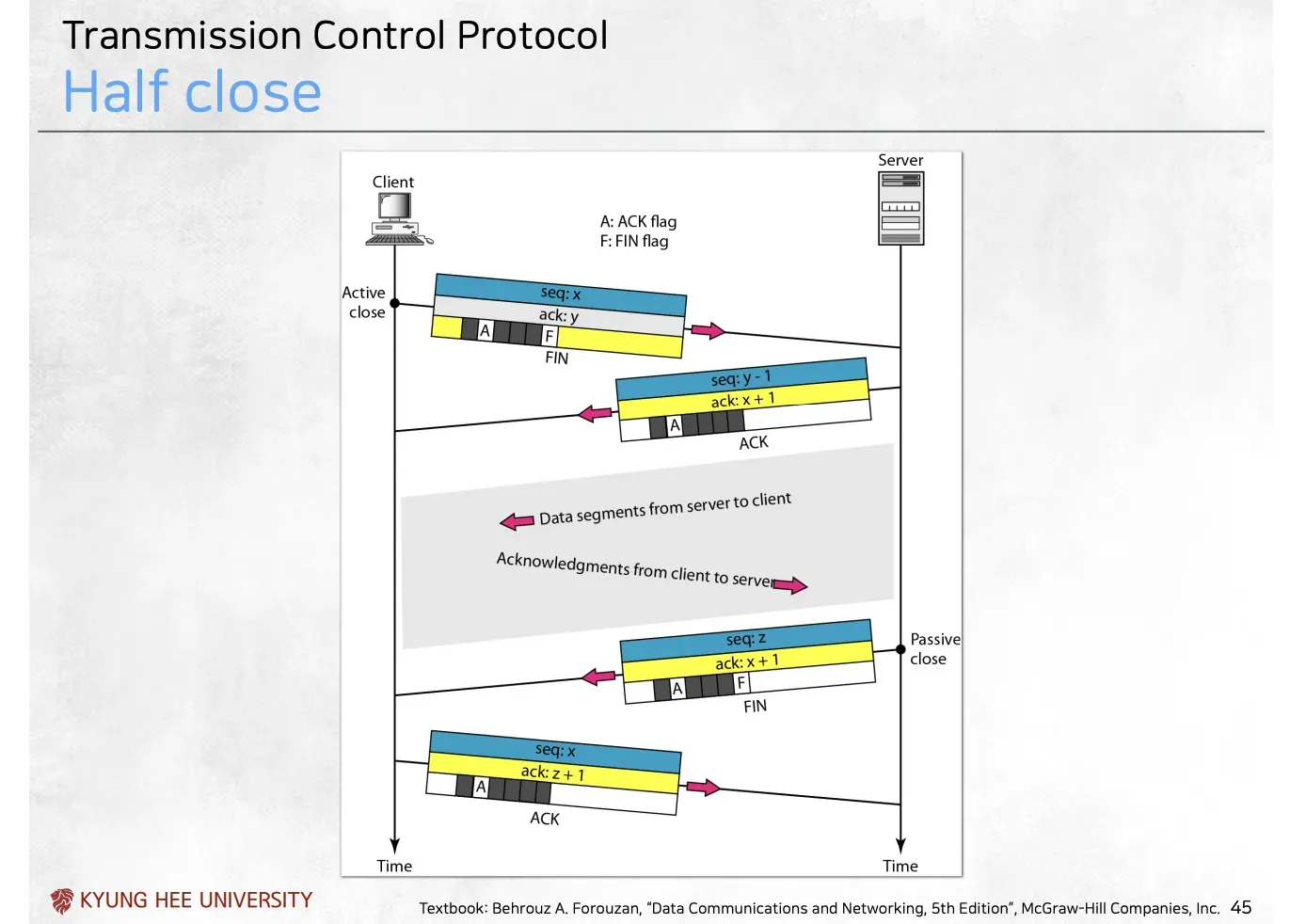

5.4 반개방(Half-close)

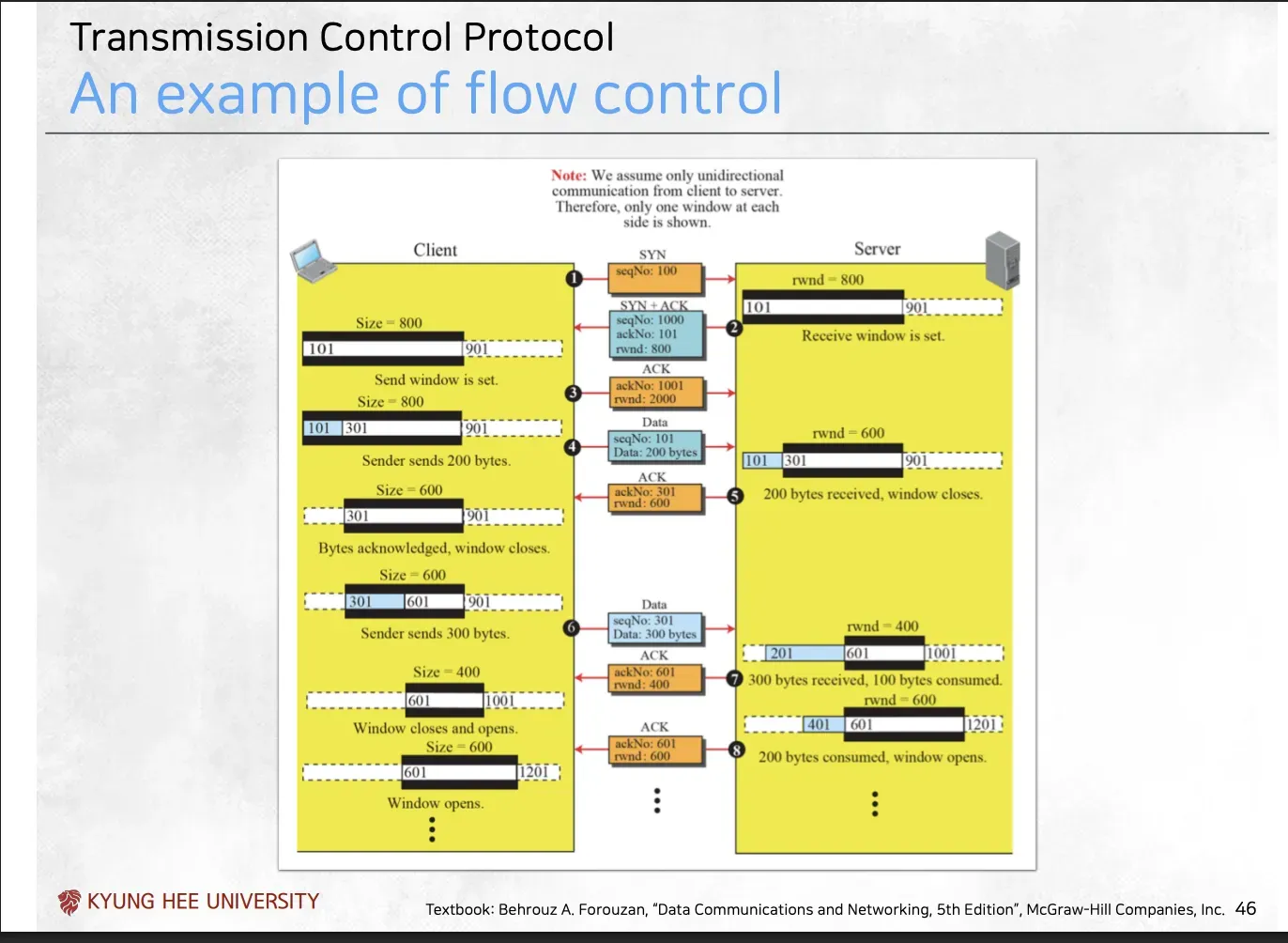

6. TCP 흐름 제어 및 오류 제어

6.1 정상 동작

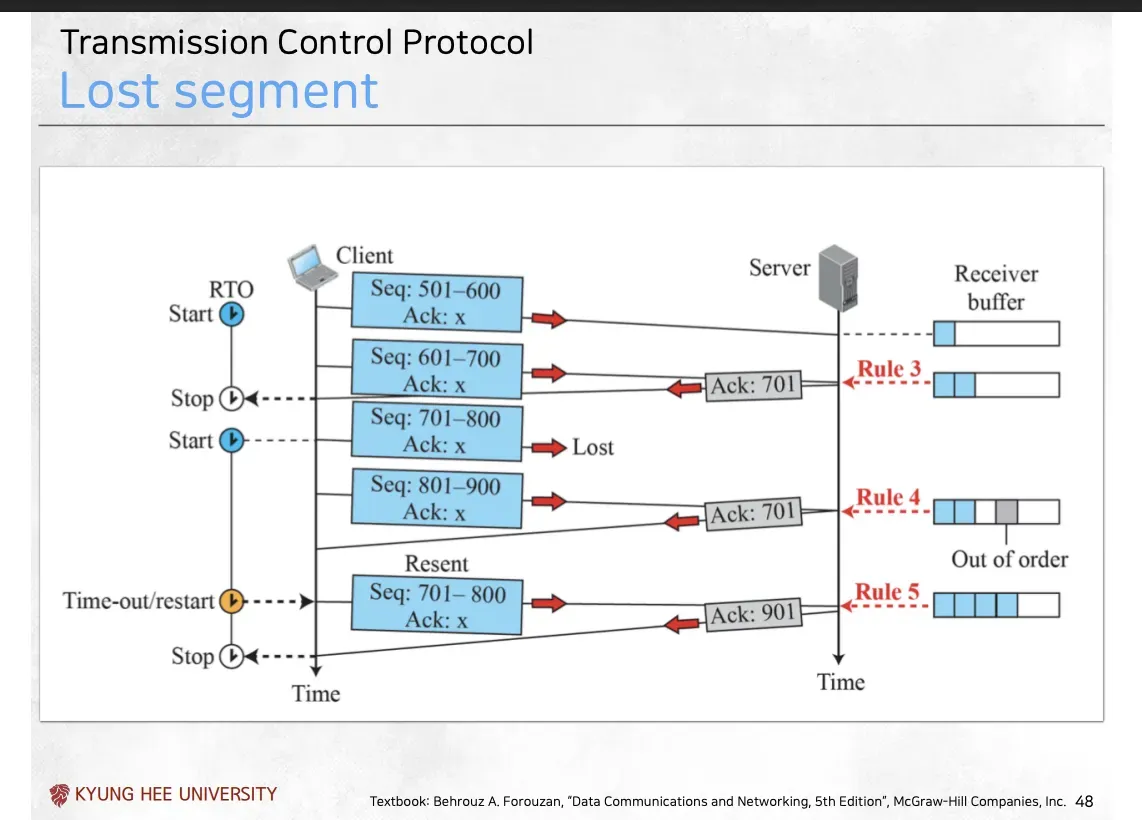

6.2 손실 세그먼트 처리
6.3 빠른 재전송(Fast Retransmission)
6.4 손실된 확인번호 처리

7. TCP 혼잡 제어

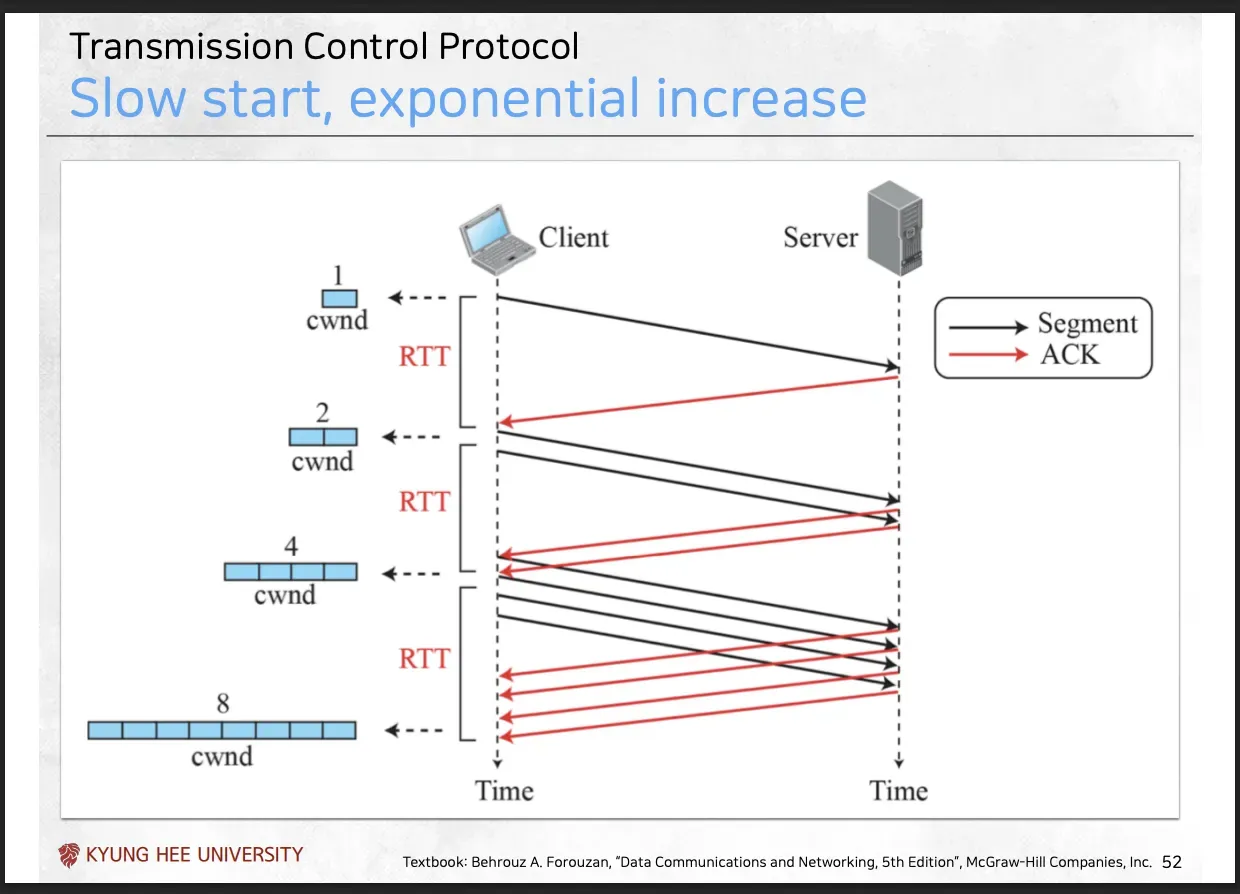

7.1 Slow Start (지수적 증가)

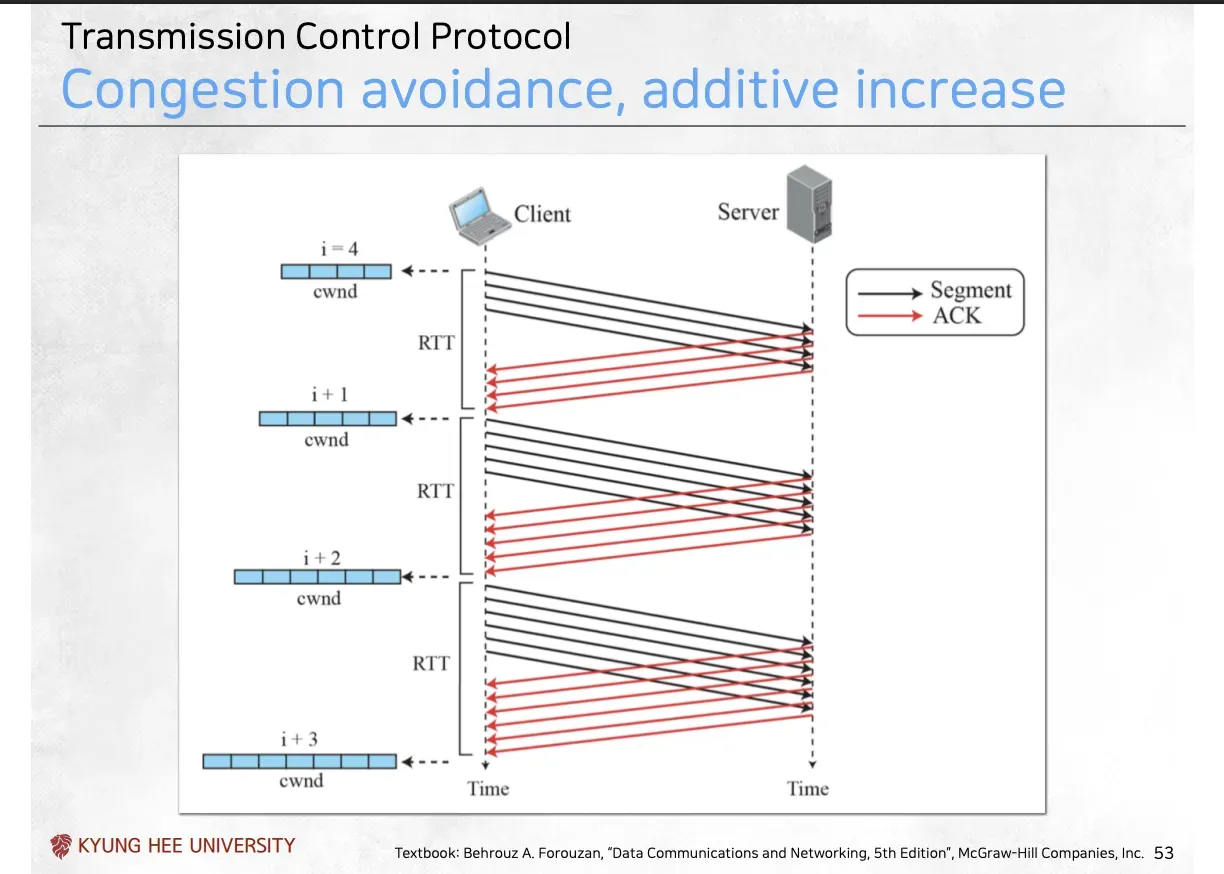

7.2 Congestion Avoidance (선형 증가)

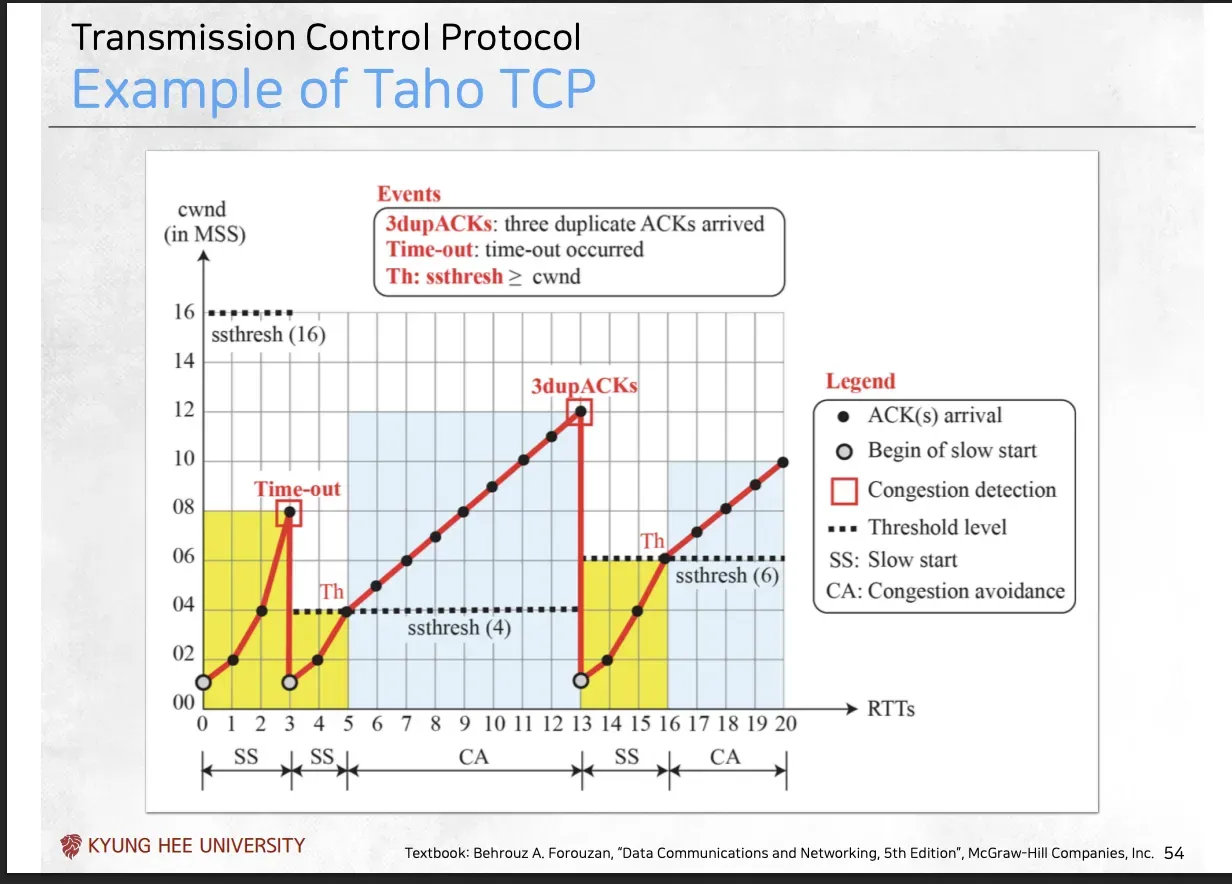

7.3 Tahoe TCP 예시

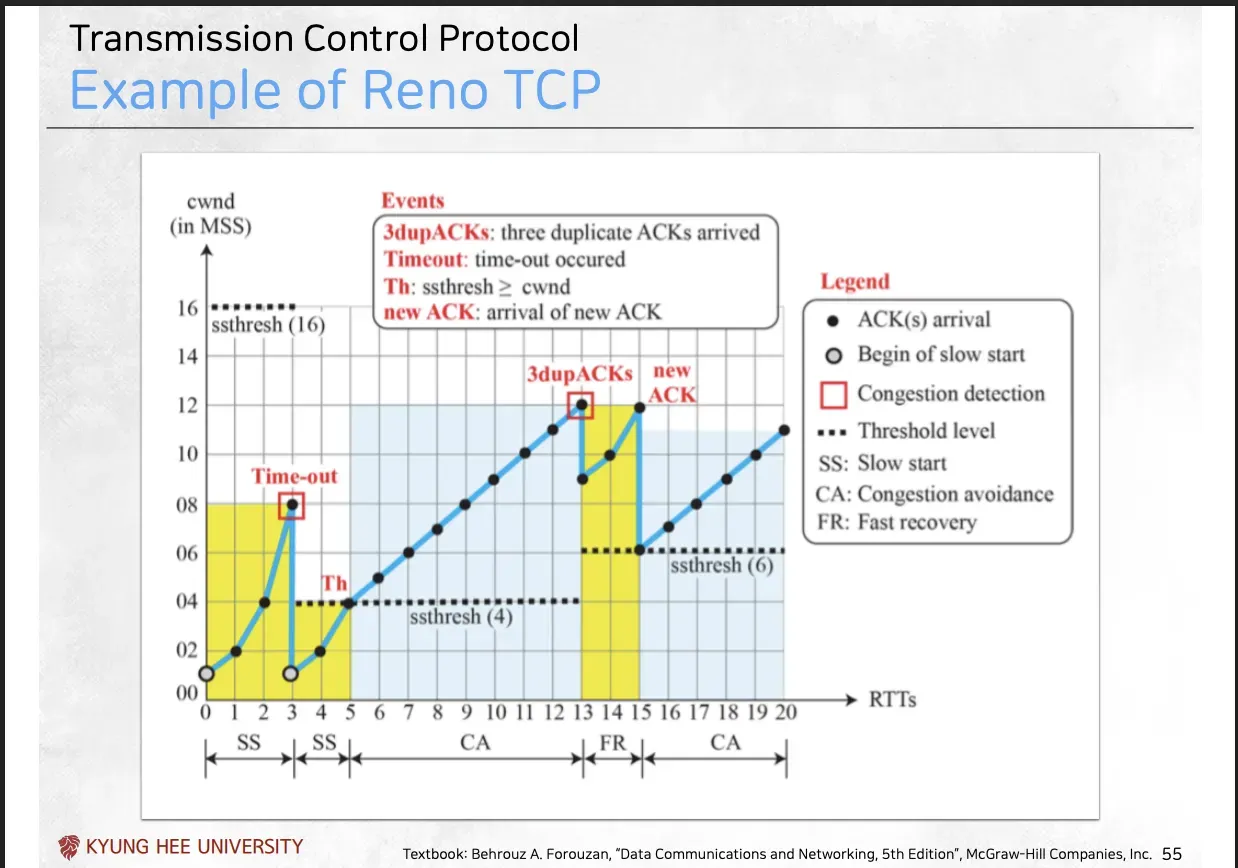

7.4 Reno TCP 예시

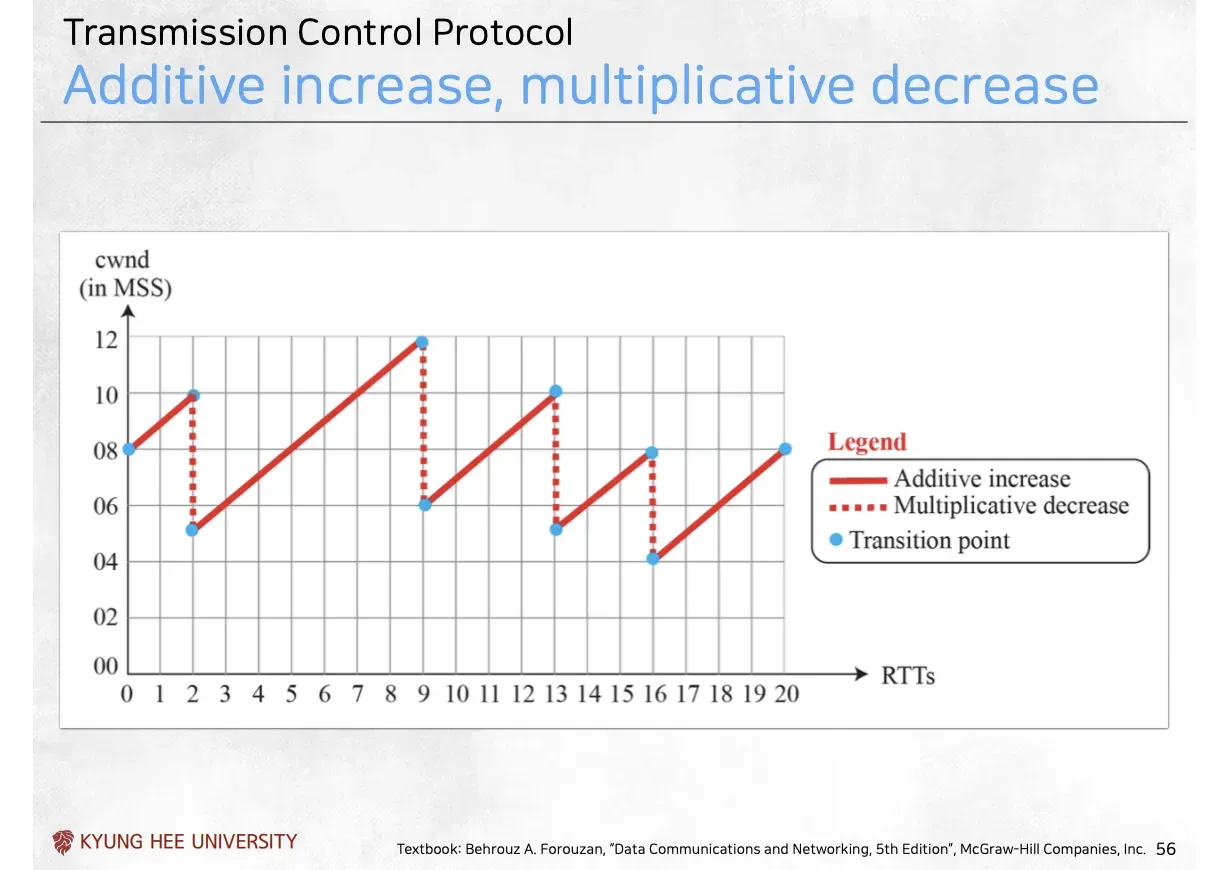

7.5 AIMD(Additive Increase, Multiplicative Decrease)

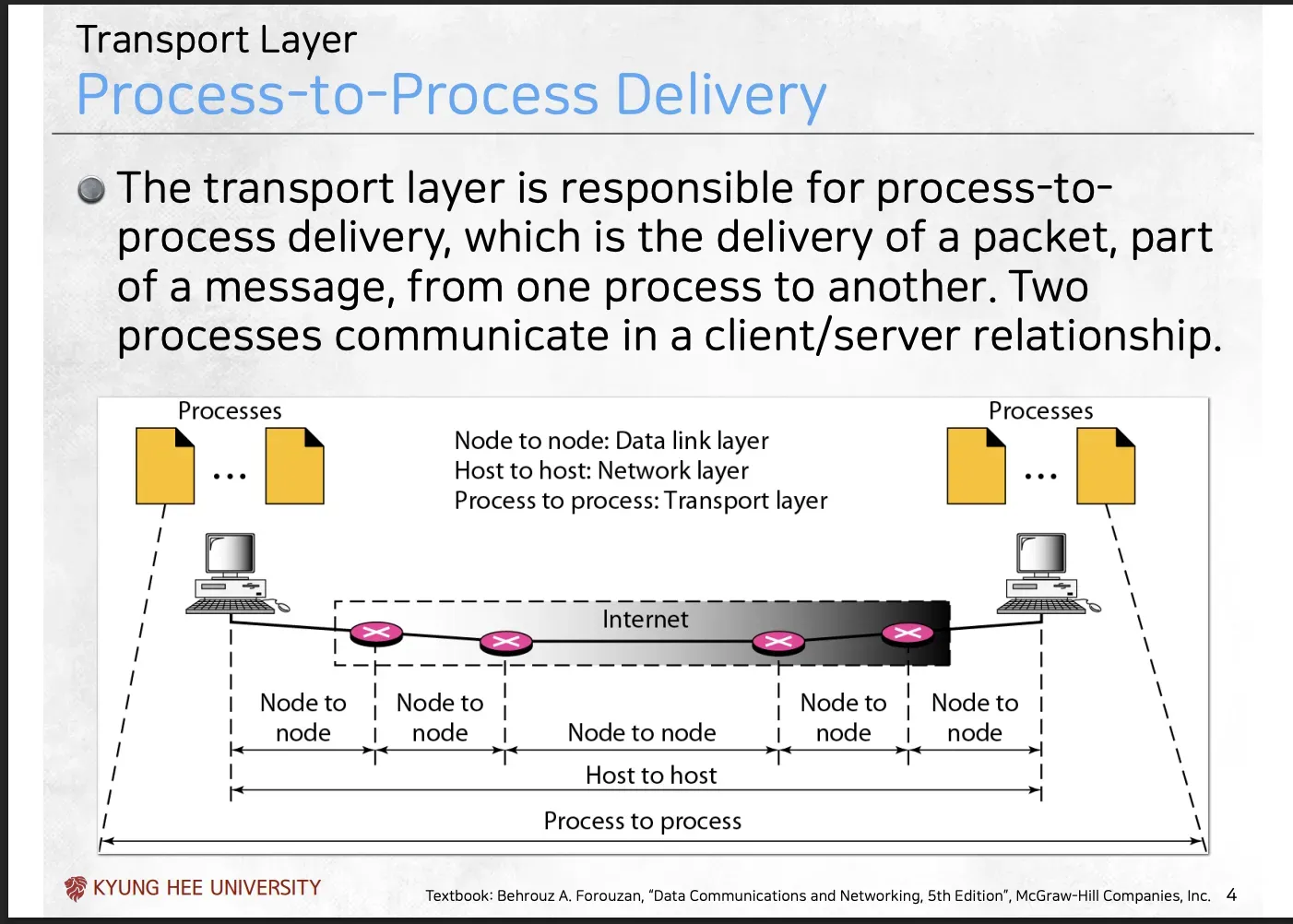

Transport Layer(Layer 4, 전송층)

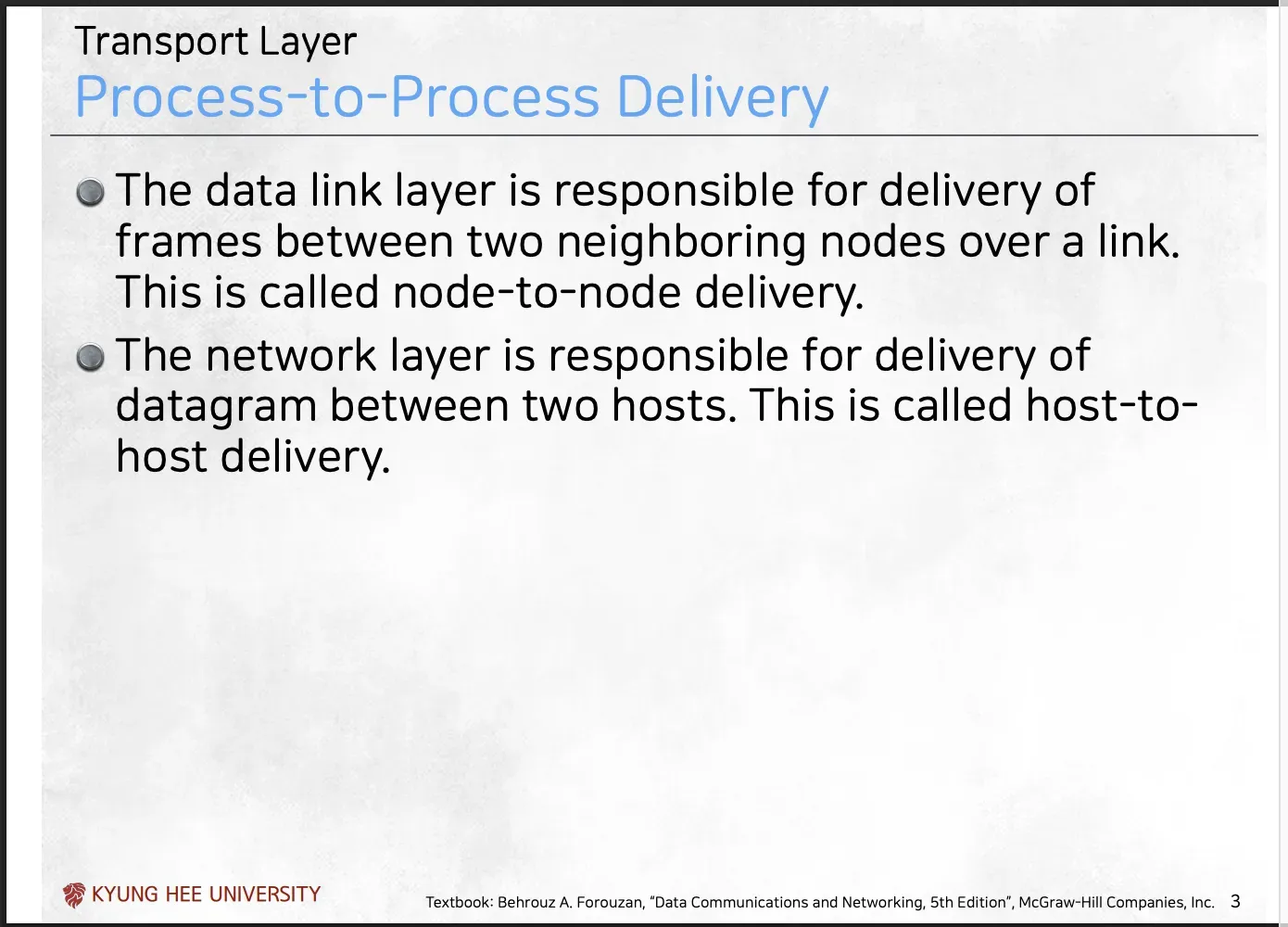

계층의 전송 범위

데이터 링크 층

바로 인접한 범위까지만 책임지는 짧은 범위의 배송
Note-to-Node / Hop-by-Hop

네트워크 층

출발지 컴퓨터(호스트)에서 목적치 컴퓨터(호스트) 까지 End to End를 전달하는 것
중간에 수많은 라우터나 중간 노드를 거치지만 3계층의 최종 목표는 목적지 컴퓨터의 IP주소를 보고 정확한 컴퓨터까지 전송하는 것
Host-to-Host/ End-to-End

전송 층(Transport Layer, L4)

3계층 덕분에 올바른 호스트에 도착한 패킷이 호스트 안의 여러 프로세스 중 어떤 프로세스로 가야 하는지를 구분하고 전달해줌
- 이때 포트 번호를 사용
Process-to-Process

4계층의 두 가지 주요 프로토콜

1. UDP(User Datagram Protocol)

IP와 마찬가지로 데이터그램을 기반으로 하는 프로토콜
보내는 것만 신경을 쓰고 에러 복구, 검출, 흐름제어, 혼잡제어는 하지 않음
데이터의 순서가 무관하고, 손실되어도 무관한 것을 다루는 프로토콜
신뢰성으 낮지만, 속도가 빠름

2. TCP(Transmission Control Protocol)

데이터를 보내면 상대방이 잘 받았는지 일일이 확인(ACK)
- 만약 데이터가 중간에 사라지면 재전송하고, 순서가 뒤바뀌면 재조립
- 에러 복구, 검출, 흐름제어, 혼잡제어 모두 함
신뢰성이 높지만, 이러한 절차 탓에 속도가 상대적으로 느림

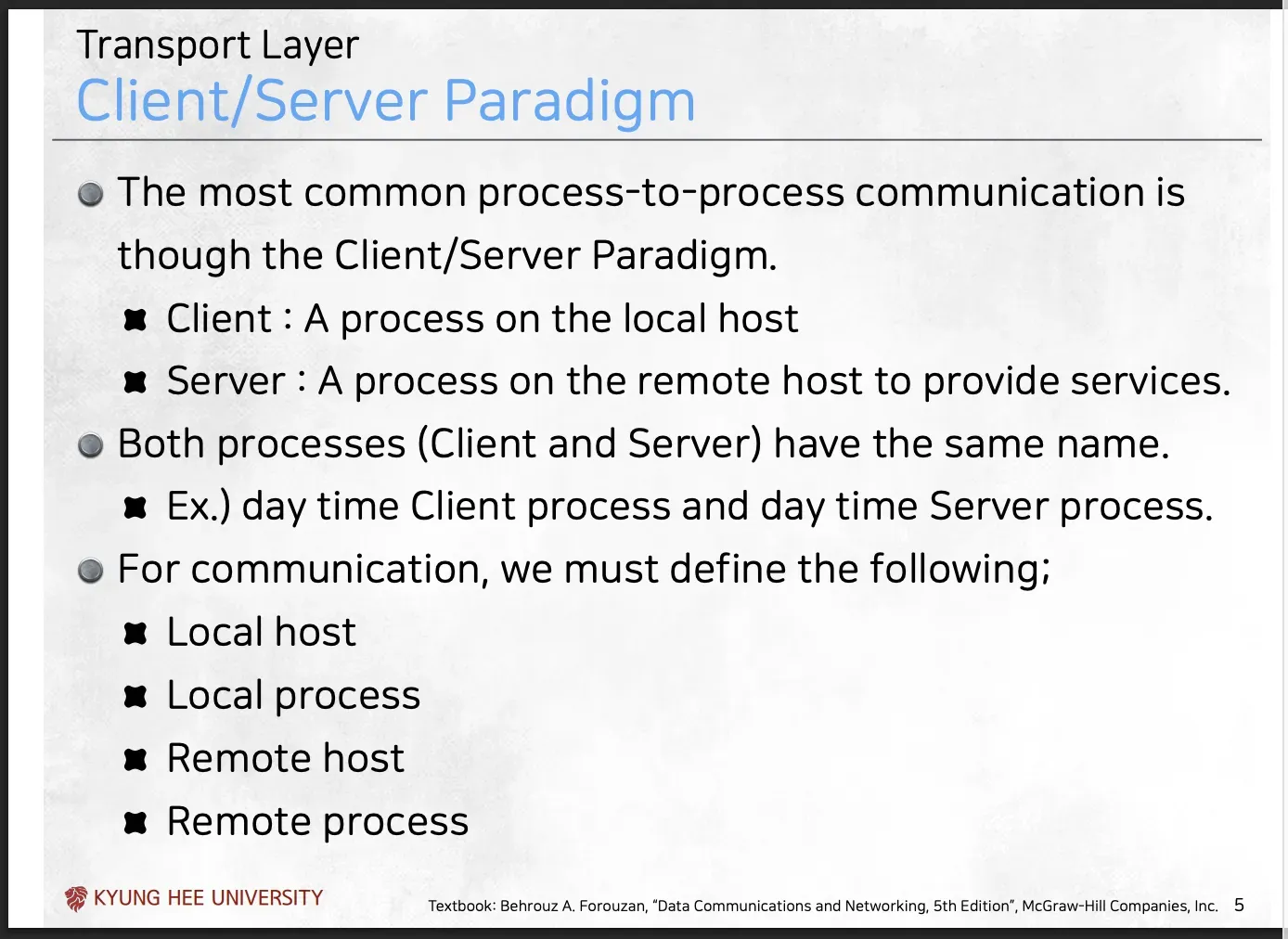

클라이언트/서버 패러다임

클라이언트와 서버로 역할을 나누는 것이 이 모델의 본질
- 초창기에는 성능이 낮은 PC가 복잡한 연산을 고성능 서버에게 요청해서 그 결과를 응답받아 보여주는 식
한쪽은 요청을 하고 한쪽은 서비스를 제공하는 비대칭 구조가 패러다임의 핵심 → 80년대에도 터미널 단말 하드웨어가 고성능 PC에 요청만 하는 형태가 있었음(매우 오래된 패러다임)

프로세스-to-프로세스 통신

가장 일반적인 Process-to-Process 통신은 클라이언트/서버 패러다임을 통해서 이뤄짐
이를 위해서는 네 가지 정보가 필요
1. local host → 출발지 호스트, 출발지 호스트를 식별 가능한 IP주소
2. local process → 출발지 프로세스, 이 프로세스를 식별 가능한 포트 번호
3. remote host → 목적지 호스트, 이 호스트를 식별 가능한 IP주소
4. remote process → 목적지 프로세스, 이 프로세스를 식별 가능한 포트 번호 → 여기서 보통 로컬이 클라이언트, 목적지가 서버가 됨

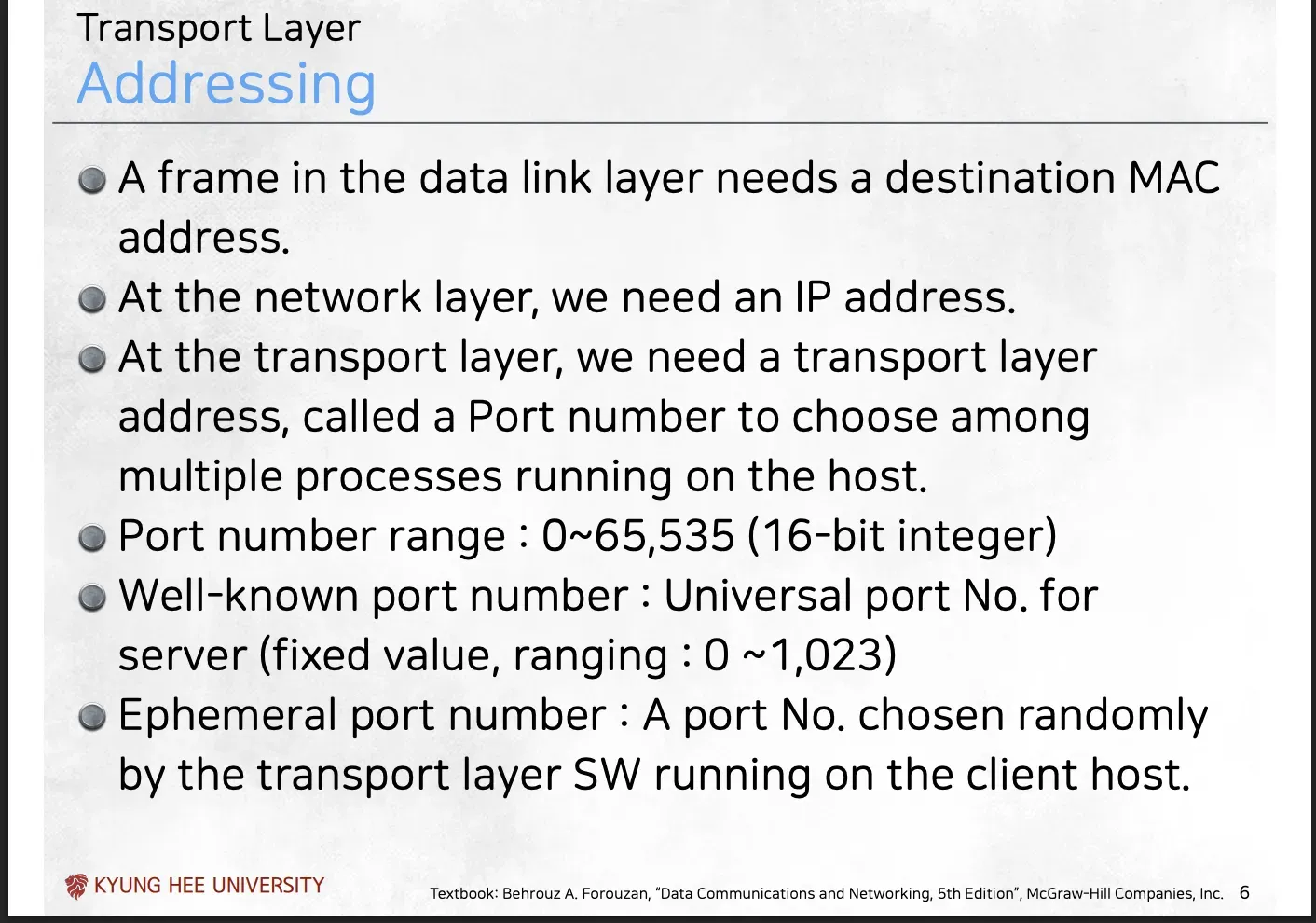

Addressing

Layer 4의 주소 지정

데이터 링크 층의 프레임은 목적지의 MAC주소, 네트워크 층에서는 IP주소를 필요로 함
전송 층에선느 프로세스의 식별을 위해 Port Number라는 것을 필요로 함 → PC로 들어오는건 IP까지 끝, 그 이후 프로세스 식별은 포트 넘버로 수행
포트 번호의 범위 ⇒ 0~65535까지 사용 가능
- 이는 크게 Well-known portal number, Emphemeral port number로 분류
1. well-known port number: 서버를 위한 보편적인 포트 번호
  - 전 세계적으로 이 포트가 특정하 서비스를 위해 사용하기로 예약된 번호
  - 0~1023의 번호를 가짐
2. Emphemeral port number(임시 포트번호): 클라이언트가 서버에 접속을 요청할 때 임시로 할당받는 포트 번호
  - 클라이언트 호스트에서 실행되는 전송층 sw에 의해 무작위로 선택되는 포트번호
  - 1024~65535의 범위

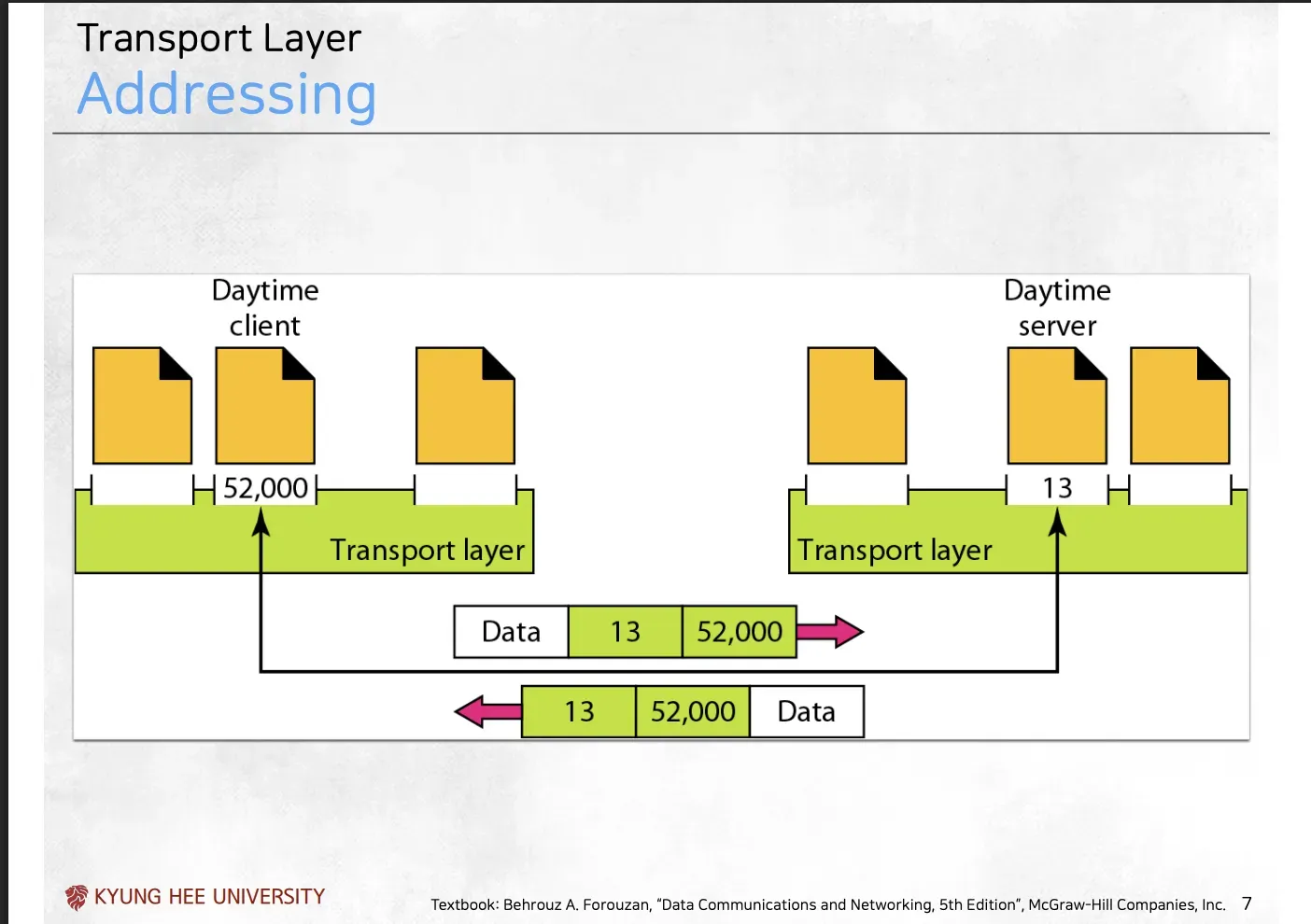

DayTiem 서비스 예시

상황: client 컴퓨터가 켜졌는데 현재 시간을 몰라 시간을 알려주는 Daytime에게 시간을 물어보려 함
Daytime은 시간을 알려주는 단순한 서비스로 13번 포트를 사용하도록 약속되어있음
이 Daytime Server와 Client는 다른 역할을 함
1. Daytime Server (서버 측)
  - 서버는 불특정 다수의 클라이언트가 언제 요청을 할 지 몰라 항상 준비해야함
    - 따라서 고정되고 공개된 주소가 필요 → 이 경우에는 well known port인 13번
  - 서버의 L4는 13번 포트를 열어두고 클라이언트 요청이 오는지 항상 수신 대기 상태로 기다림
2. Daytime Client(클라이언트 측)
  - 클라이언트는 시간을 물어보기 위해 능동적으로 접속을 요청하는 쪽
  - 클라이언트가 13번 서버에 요청을 할 때 서버가 응답을 돌려줄 반송 주소(Return Address)가 필요
    - 이때 OS는 Ephemeral Port중 남는 것을 하나 유동적으로 할당 → 위 예시에서는 52000번을 할당
위 예시에서 패킷의 흐름은
1. 요청(Client → Server)
  - Source Port: 52000 / Detination Port: 13
2. 응답(Server → Client)
  - Source Port 13 / Destination Port: 52000 → 서버는 받은 주소를 그대로 뒤집음

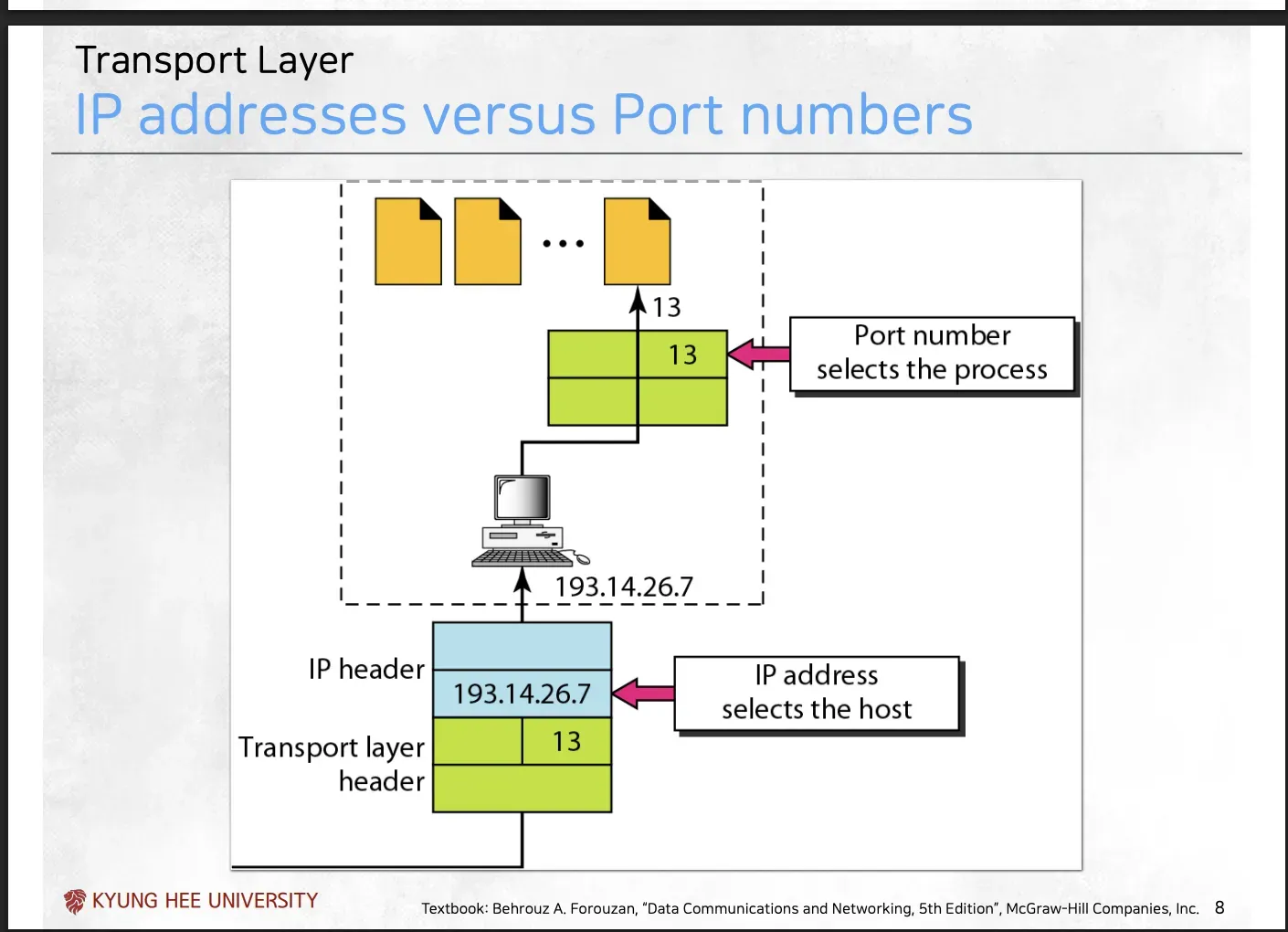

IP주소와 포트넘버 비교

위 그림에서 가장 처음에는 패킷에 ip헤더와 전송층 헤더가 함께 있으며, 이 IP헤더의 IP주소가 호스트를 찾는데 사용
이후 프로세스를 찾는데 Port Number를 사용

접속에 필요한 네 가지 정보(4-튜플)

하나의 완전한 접속(연결)을 위해서는 네 가지 정보가 조합되어야 함
- Source IP, Source Port, Destination IP, Destination Port
이것들을 4-튜플이라고 부르기도 함

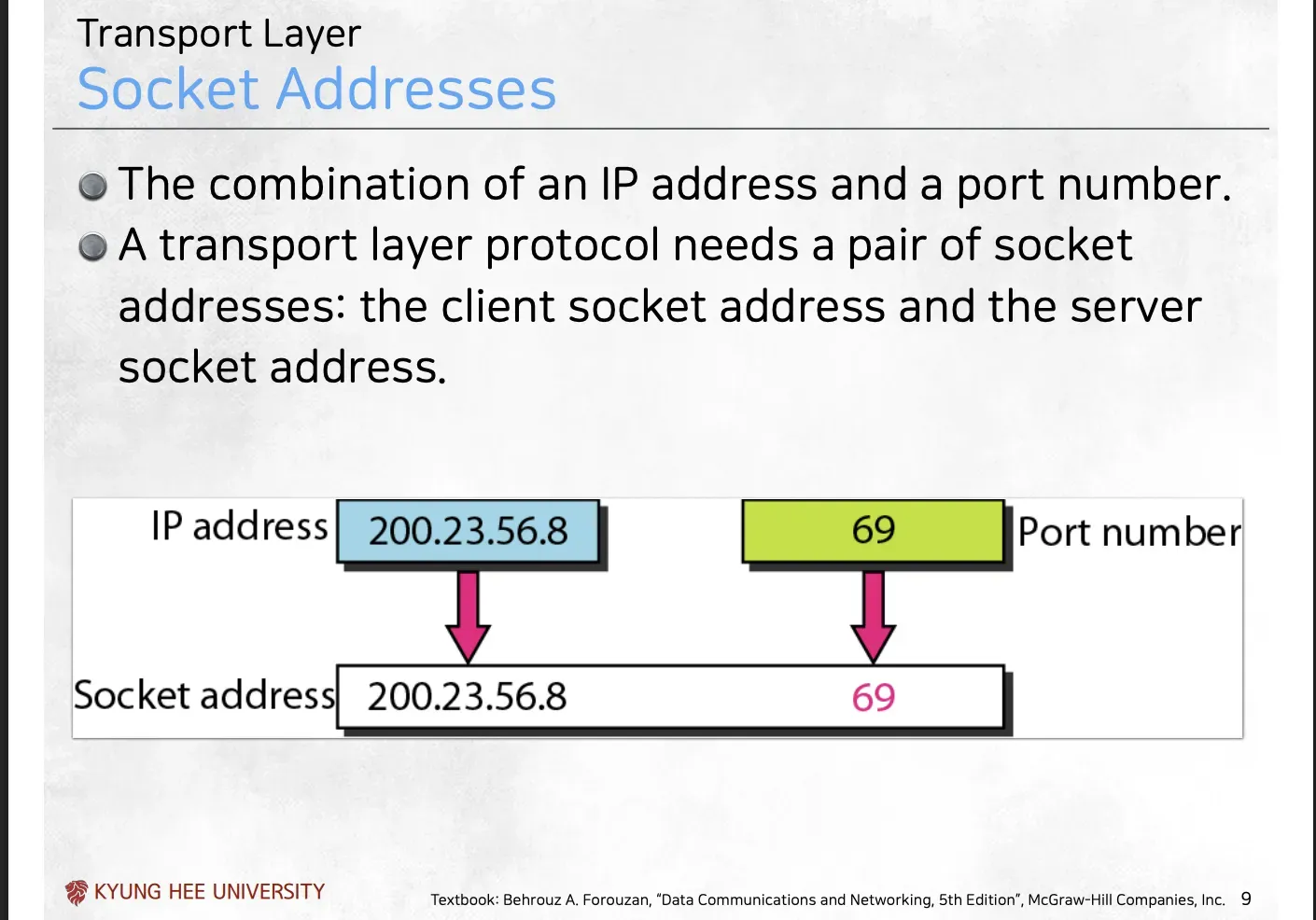

Socket Address

IP 주소와 포트 번호의 조합
ex) 200.23.56.8:69
어차피 특정 호스트의 특정 프로그램을 찾아가기 위해서는 IP주소와 포트넘버가 같이 있어야 하므로 이를 합쳐서 표현
전송층의 프로토콜은 한 쌍의 프로토콜을 필요로 함
- 클라이언트 소켓 주소, 서버 소켓 주소 → 실질적으로 4-튜플과 같은 말

→ 소켓 프로그래밍

개발자가 TCP나 UDP를 이용해 L4 레벨에서 직접 통신하려면, IP:Port 조합(소켓 주소)을 코드에 명시해야함
- 소켓 프로그래밍의 대두
- 이 시기 네트워킹 책은 모두 TCP/UDP 소켓 프로그래밍과 동의어
현재는 L4보다는 L7을 다뤄서 네트워크 책의 주제가 다른 걸로 넘어감(별로 안중요)

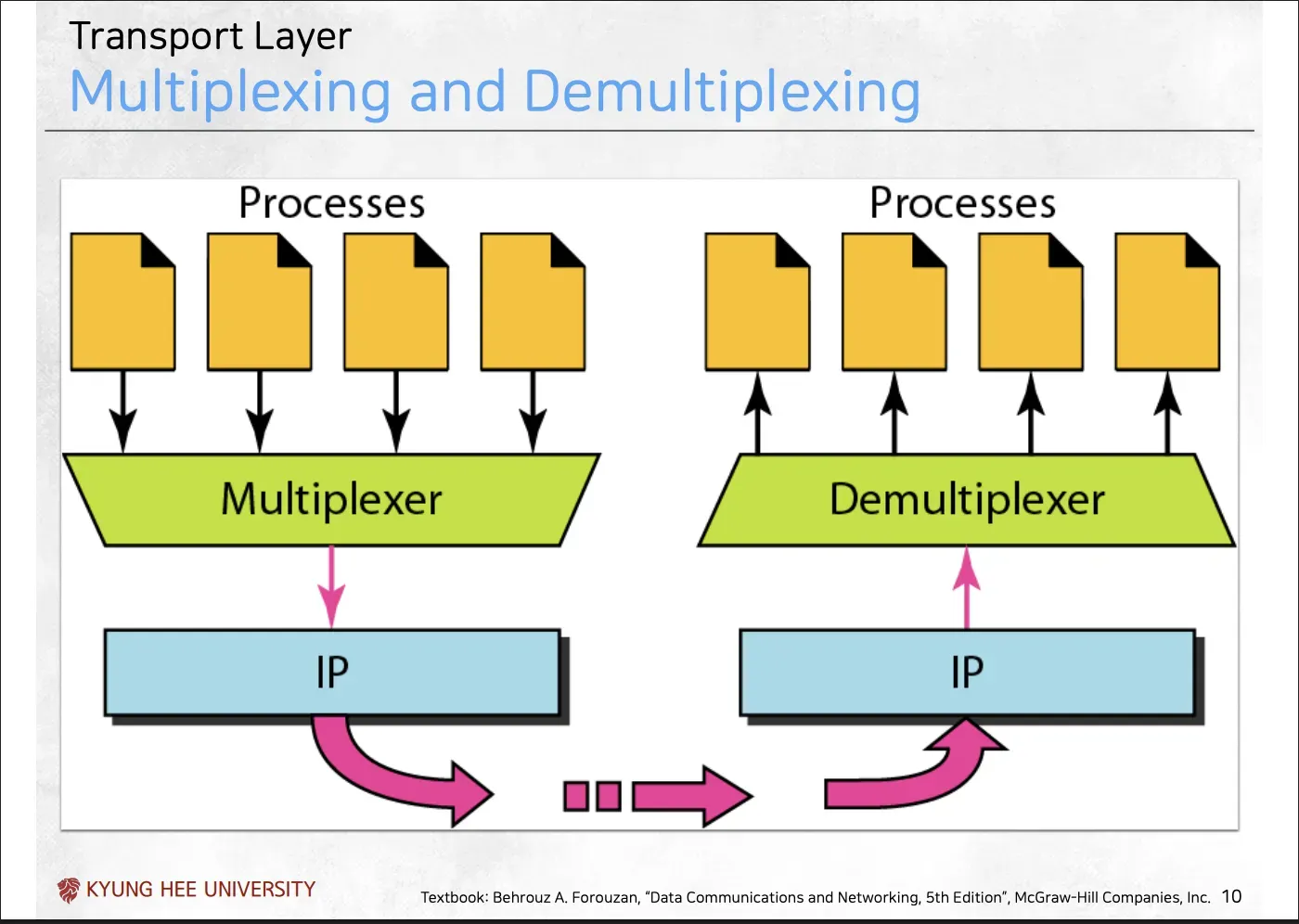

Multiplexing and Demultiplexing

Multiplexing(MUX, 다중화)

보내는 측의 컴퓨터에 있는 것
여러 프로세스가 네트워크를 사용할 때 하나의 인터넷 연결을 통해야 함
이를 위해 L4가 Multiplexing을 하여 하나의 IP로 통합하여, 돌아올 Source Port를 각 데이터 세그먼트에 붙여 일렬로 내보냄

Demultiplexing(DEMUX, 역다중화)

받는 측 컴퓨터(Receiver)에 있는 것
3계층(IP)은 인터넷에서 도착한 데이터(패킷)를 4계층으로 올려보냅니다. 이 데이터는 웹, 게임, 메신저 데이터가 뒤섞인 상태
하나의 데이터 스트림을 받아서, 여러 개의 올바른 프로그램(Processes)에게 정확히 나누어서 배달 → 별로 안중요하다고 함, 이런게 있다 → go에서 서버를 프레임워크 없이 짤 때 쓰는 mux가 이거인듯

Connection

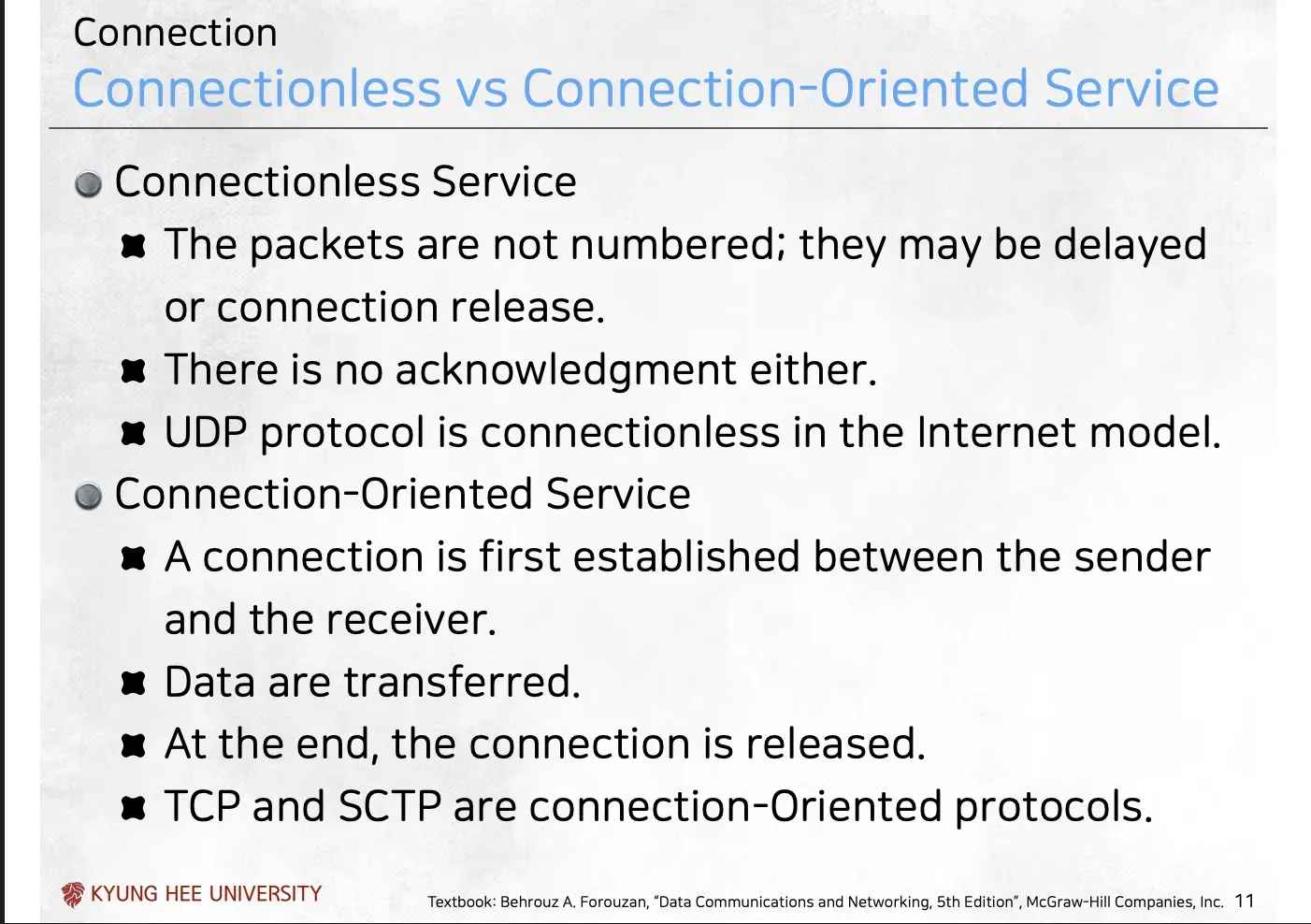

Layer 4의 두 가지 서비스 스타일

4계층은 Connectionless(비연결형) / Connection-Oriented(연결 지향형)의 두 가지 서비스 방식을 가짐

Connectionless Service(비연결형 서비스)

연결 수립 없이 일단 패킷을 보내는 방식
패킷에 번호가 없어 순서가 뒤바뀌거나 중간에 유실될 수 있음
상대방이 잘 받았는지 확인하지 않음 ⇒ Unreliable(신뢰성 없는) 프로토콜
UDP가 대표적

Connection-Oriented Service(연결 지향형 서비스)

먼저 송신자와 수신자 사이에 연결이 수립
데이터가 전송(잘 받았는지도 확인)
마지막에 연결을 해제 ⇒ Reliable 프로토콜
TCP, SCTP 등이 대표적

→ UDP도 중요한 이유

UDP는 에러 검출 및 복구, 혼잡 제어, 흐름제어 등을 하지 않음
그럼에도 4계층의 역할은 포트 번호로 프로세스를 잘 찾아 넘겨주는 것이므로 UDP도 동등하게 중요

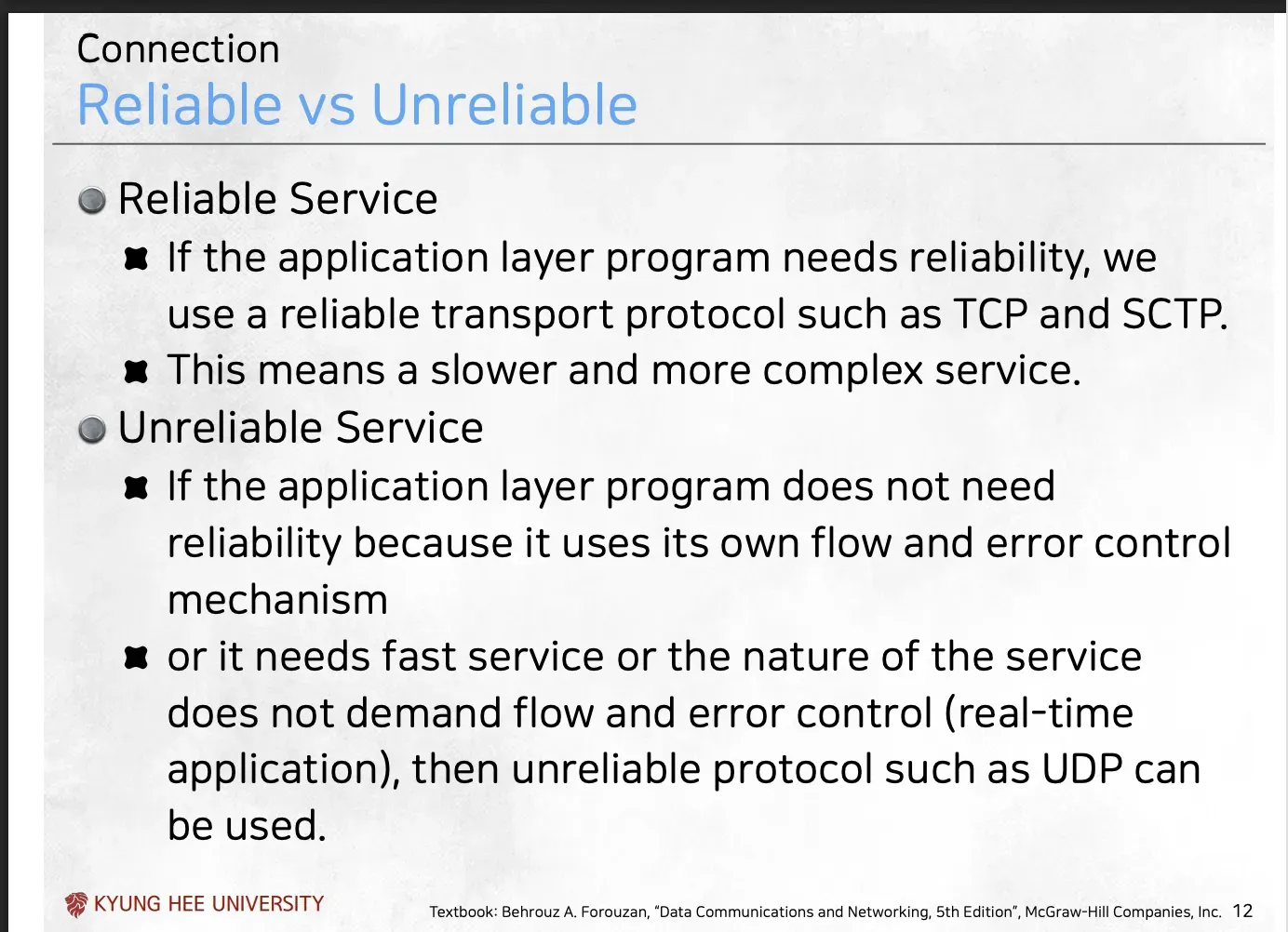

Reliable, Unreliable

Reliable Service

만일 응용 계층 프로그램이 신뢰성을 필요로 한다면, 신뢰성 있는 Transport Layer 프로토콜을 사용
이는 더 느리고 복잡한 서비스를 의미
- 신뢰성을 위해 ACK, 재전송 등을 하므로 더 느리고 복잡한 서비스가 됨

Unreliable Service

아래 경우에 비신뢰성 프로토콜을 사용
1. 응용 프로그램이 자체적으로 흐름 및 에러 제어 매커니즘을 가져 신뢰성이 필요하지 않을 때
2. 빠른 서비스를 필요로 할 떄
3. 서비스의 특성상 흐름 및 에러 제어가 필요하지 않을 때

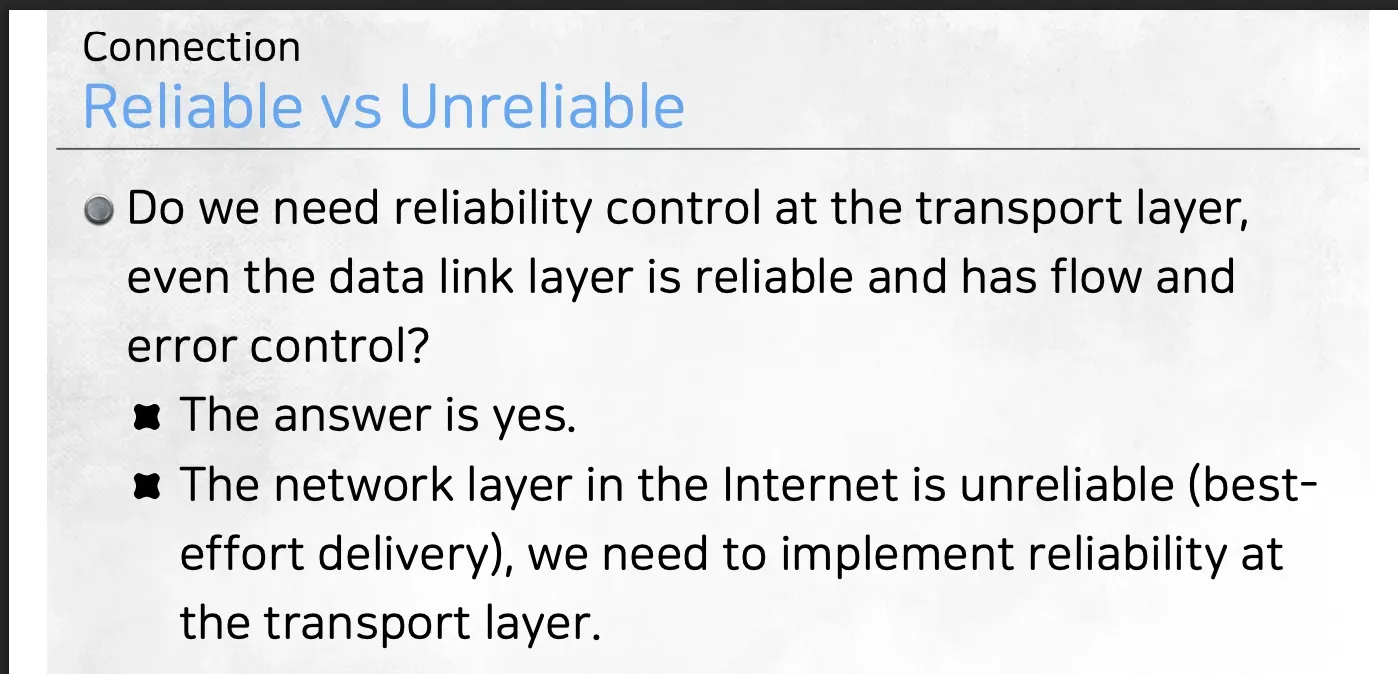

2계층에서 에러, 흐름 제어를 하고 4계층에서 또 하는 이유

데이터 링크 레이어에서도 에러 검출 및 복구, 흐름 제어를 수행
- 그러나 이는 hop-by-hop 구간만 책임을 짐
또한 3계층의 IP는 비신뢰성(Unreliable, Best-Effort)이므로 2계층이 구간 사이에 완벽하게 전달했다 해도 3계층에서 패킷을 잃어버릴 수 있음 ⇒ 따라서 End-to-End 신뢰성을 요구하는 4계층이 반드시 필요

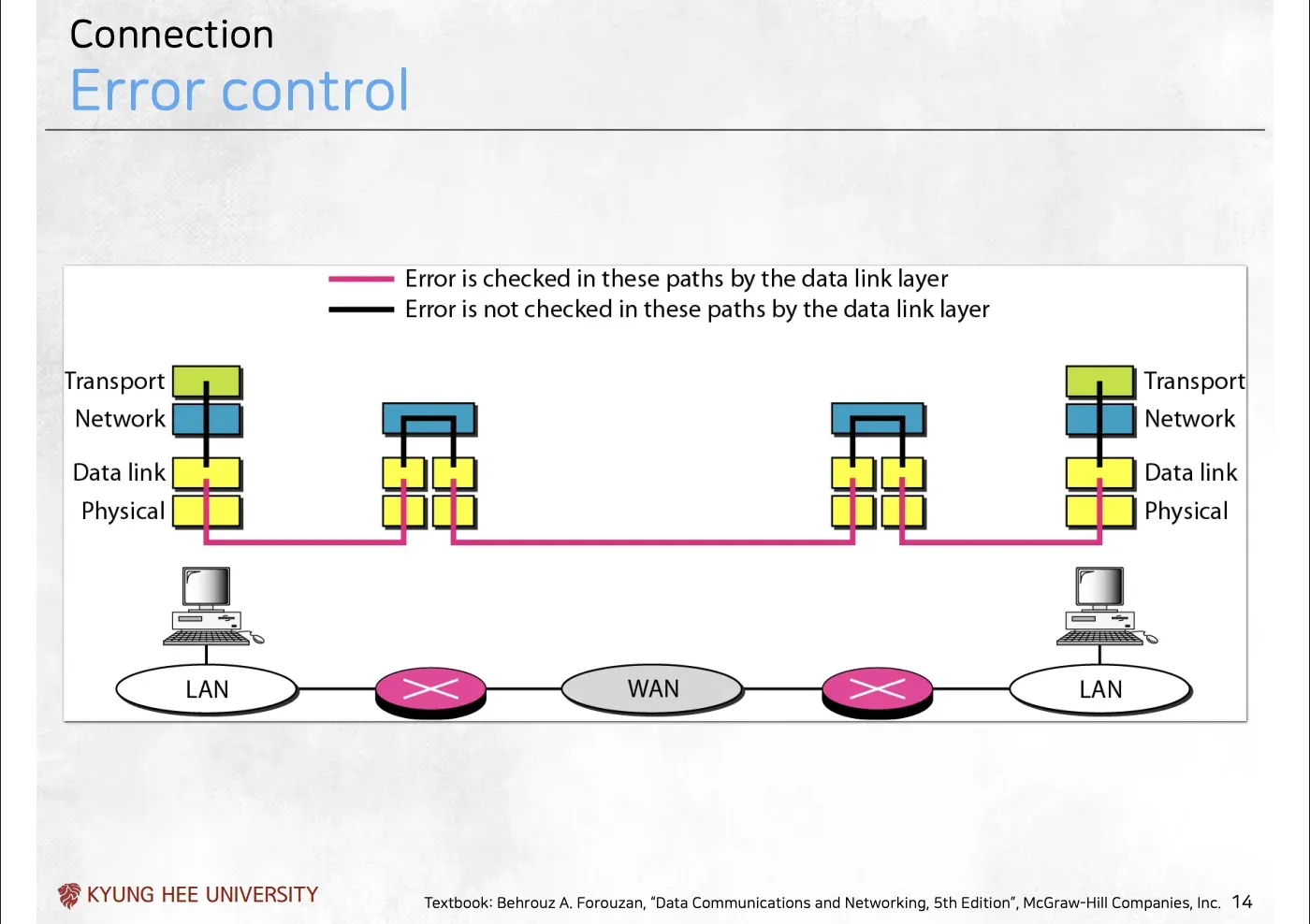

Error Control

→ 위 그림에서 분홍 선은 데이터 링크 계층에 의해 에러가 검사됨, 검정 선은 데이터 링크 층에 의해 에러가 검사되지 않음

- 검정 선은 2계층에서 검사하지 않으므로 에러 컨트롤이 필요

1. 2계층 에러 제어의 한계: Hop-to-Hop

슬라이드의 분홍색(마젠타) 선은 2계층(Data Link Layer)이 에러를 검사하는 구간을 의미
이 선은 PC ↔ 라우터, 라우터 ↔ 라우터와 같이 바로 인접한 구간에서만 동작

2. 3계층(라우터)의 문제: 패킷은 버려질 수 있다

패킷이 라우터에 도착하면, 2계층 껍질이 벗겨지고 3계층(Network Layer)에서 다음 경로를 계산
2계층 링크를 무사히 통과했더라도 라우터(3계층) 내부에서 메모리가 꽉 차거나(congestion) 다른 문제가 생기면 패킷이 버려질(dropped) 수 있음
2계층은 이 라우터 내부에서 발생한 에러(유실)는 전혀 알 수 없음

3. 4계층 에러 제어의 필요성: End-to-End

2계층이 각 구간을 아무리 완벽하게 전달해도, 중간 라우터에서 패킷이 유실되면 최종 목적지 컴퓨터는 그 패킷을 영원히 받지 못함
출발지 컴퓨터부터 목적지 컴퓨터까지 끝까지 신뢰성을 유지하는 4계층 에러제어가 필요
4계층(TCP)은 패킷이 도착하지 않으면, 3계층(IP)이 중간에 잃어버린 것으로 간주하고 해당 패킷을 재전송

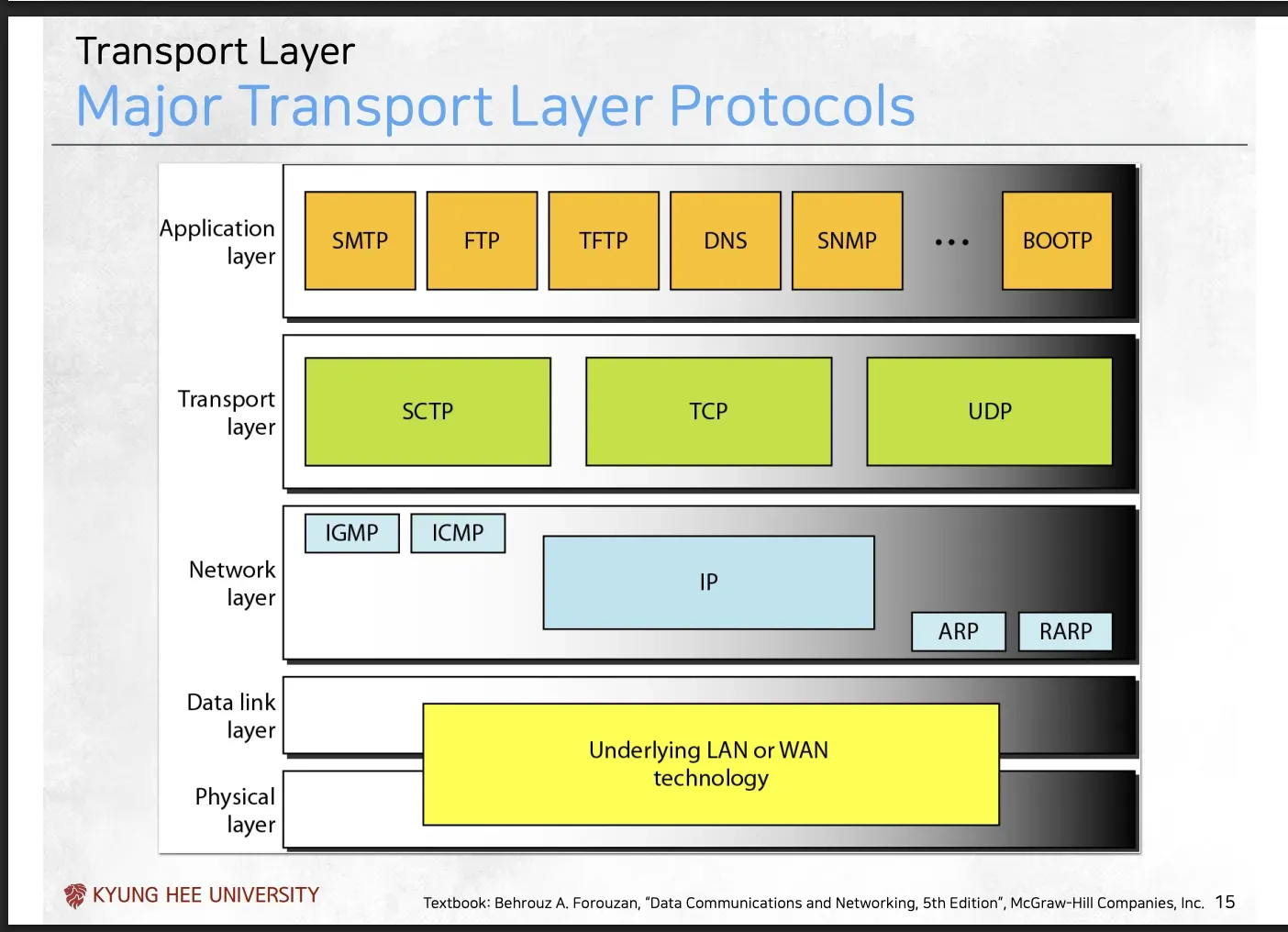

전송층의 주요 프로토콜

전송 계층 주요 프로토콜

TCP (전송 제어 프로토콜): 연결 지향형 프로토콜. 데이터 전송의 신뢰성이 중요한 경우에 사용
UDP (사용자 데이터그램 프로토콜): 비연결형 프로토콜. 전송 속도가 중요한 경우에 사용
SCTP (스트림 제어 전송 프로토콜)
- 상대적으로 최신 프로토콜로, TCP와 UDP의 장점을 결합한 형태
- 특히 SCTP은 3G/4G/5G 같은 모바일 통신망의 신호 전송(시그널링)에 광범위하게 활용

User Datagram Protocol (UDP)

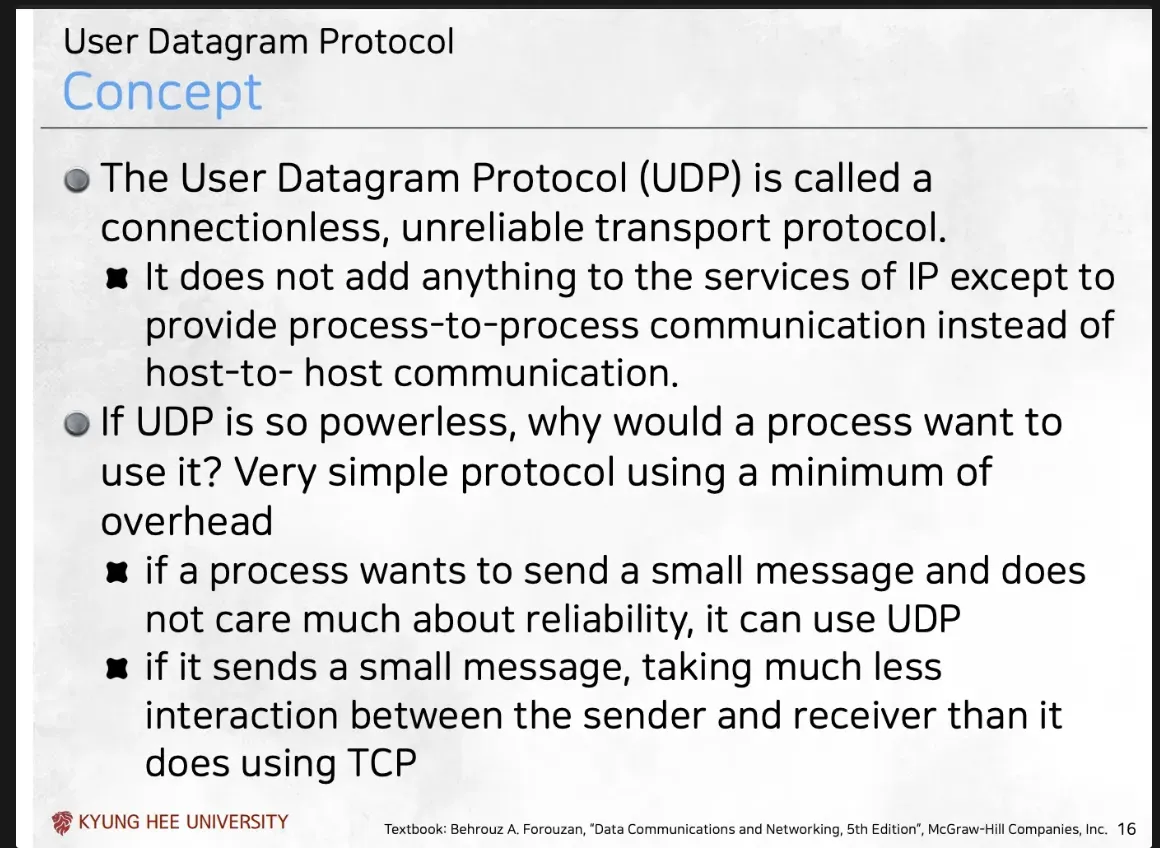

UDP의 개념

UDP 개념

비연결형(connectionless), 비신뢰성(unreliable) Transport (layer) protocol
- UDP는 IP프로토콜에 아무것도 추가하지 않으며, host-to-host대신 process-to-process 통신만을 추가로 제공 → UDP = IP (비신뢰성 Host-to-Host) + 포트 번호 (Process-to-Process) 라고 요약 가능

기능이 없는데 UDP를 쓰는 이유

UDP는 매우 단순한 프로토콜이며 최소한의 오버헤드만을 사용 ⇒ 최소한의 오버헤드로 Process-to-Process 통신을 제공하는 것에 의의를 가짐

UDP가 적합한 사례

프로세스가 작은 메시지를 보내고 신뢰성에 대해 크게 신경쓰지 않으면 UDP사용 가능
- 단순한 메시지를 보낼 때는 훨씬 작은 상호작용만이 필요할 수도 있음

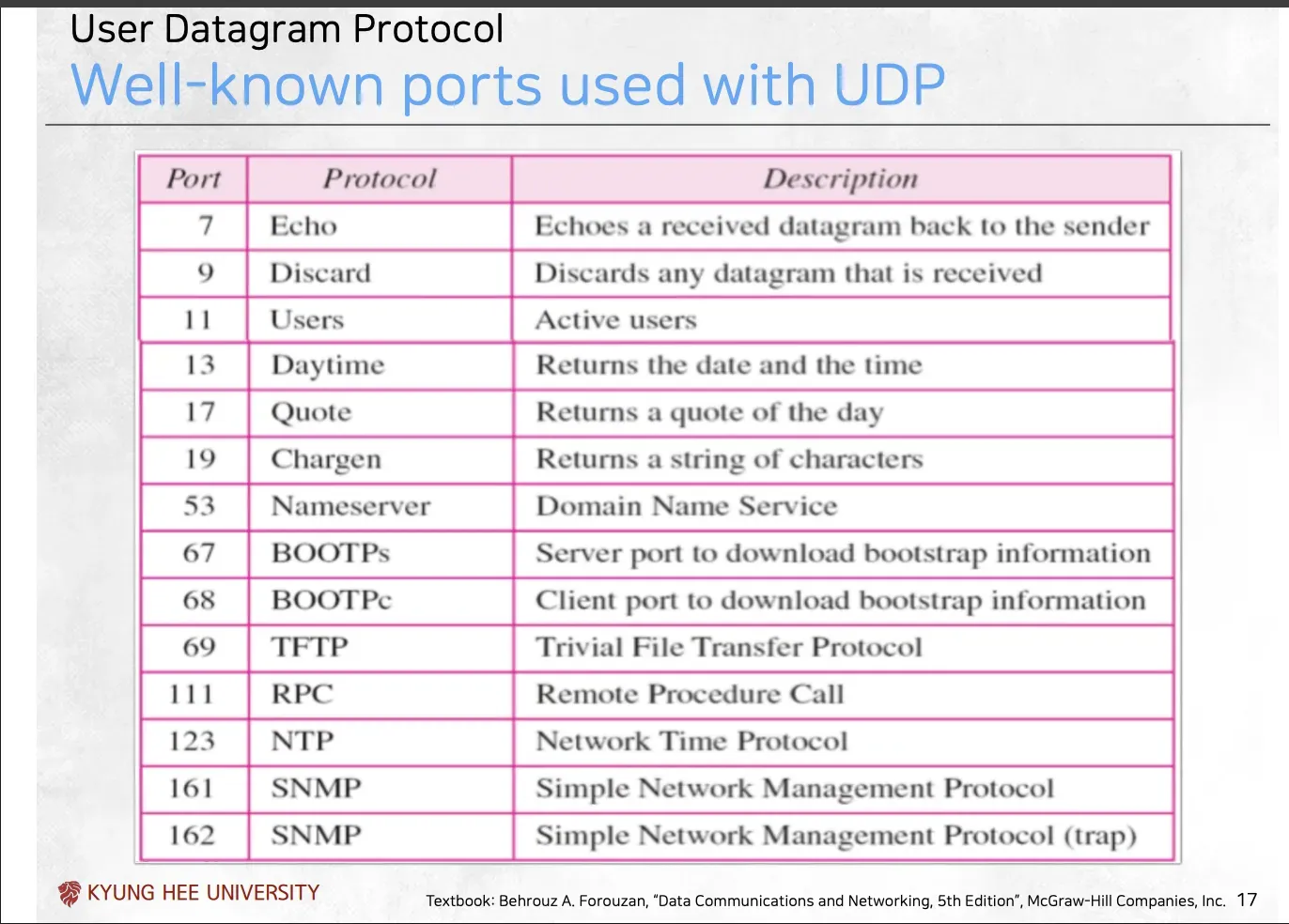

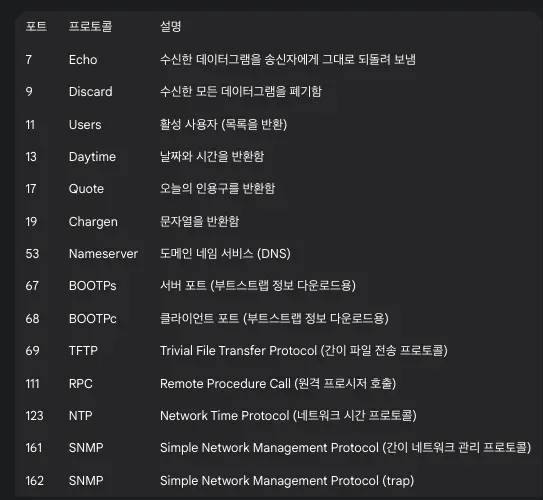

UDP와 함께 사용되는 Well-known ports

위 프로토콜들은 모두 4계층 프로토콜로 TCP가 아닌 UDP를 사용
- 이 프로토콜들은 패킷 사이 의존성이 없고 신뢰성, 순서 보장, 흐름 제어 등의 복잡한 기능에 의존하지 않기 때문

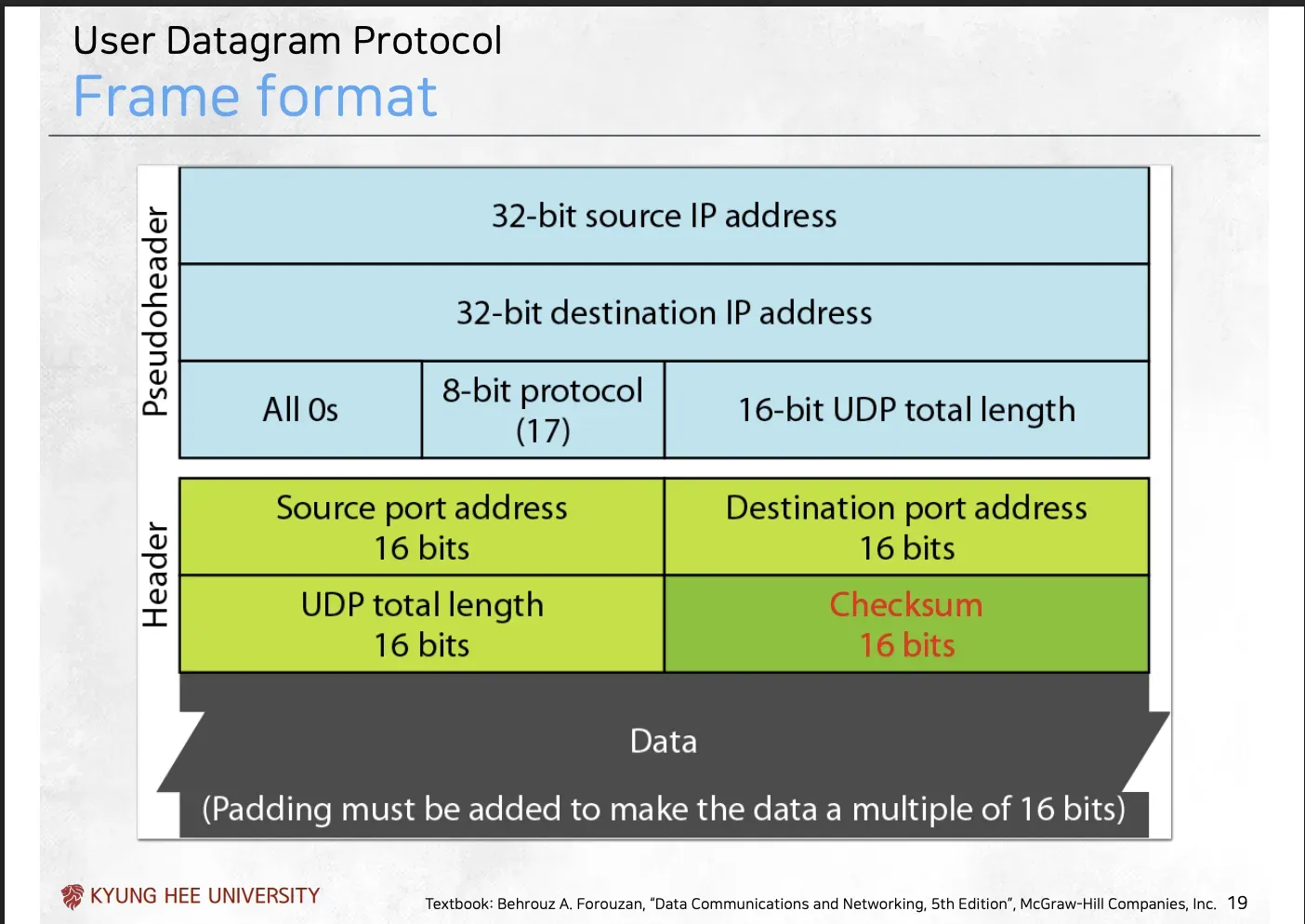

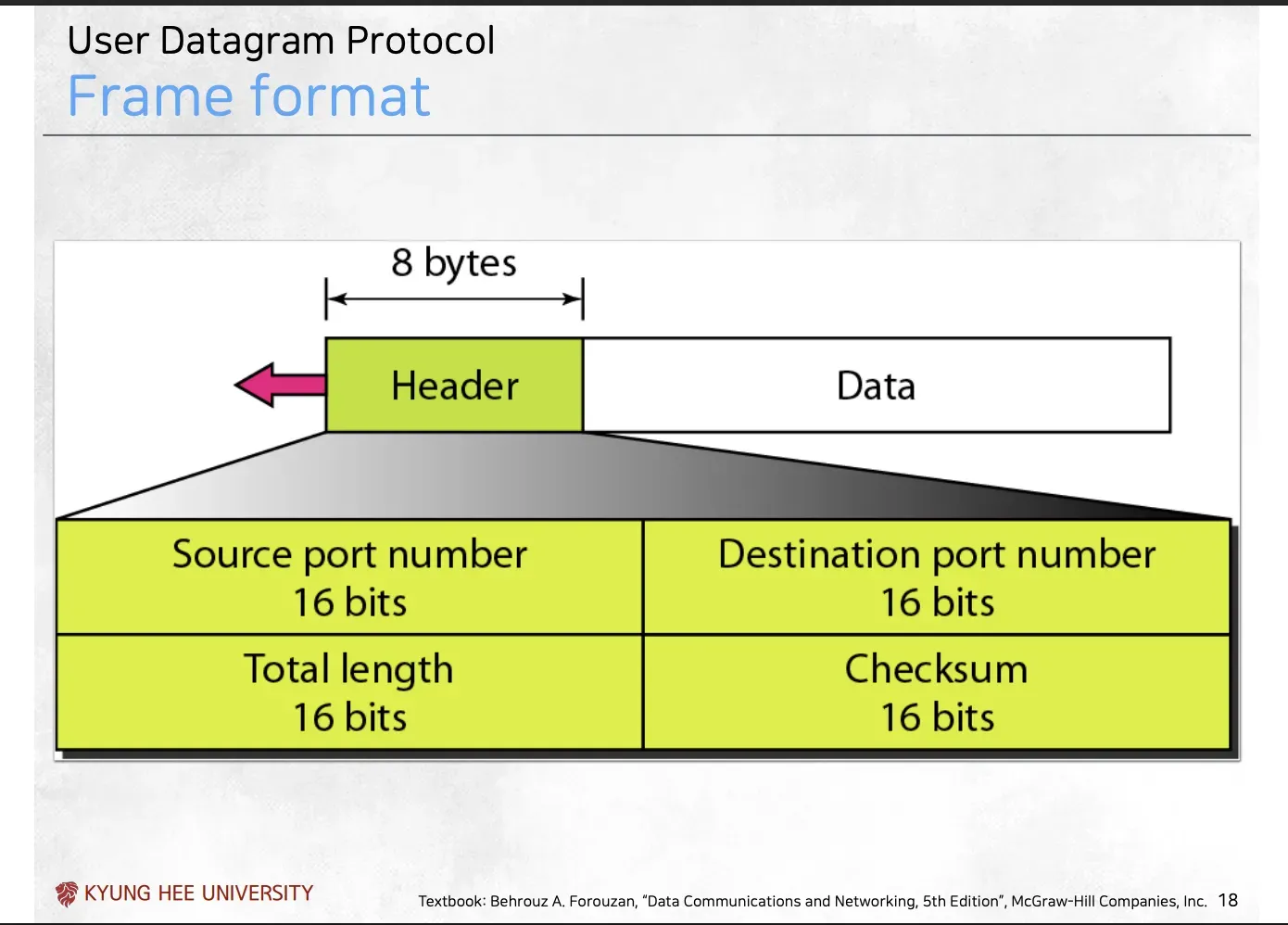

Frame Format

→ 위는 축약된 형태의 UDP 헤더

출발지의 포트 넘버(Source Port number)와 목적지의 포트 넘버(Destination port number)를 가지고 있음

4가지 필수 필드

Source port number (16 bits / 출발지 포트)
- 데이터를 “보내는” 프로그램의 주소
- 서버가 응답을 돌려줄 때 사용할 ‘반송 주소’이며, 보통 임시 포트(Ephemeral Port)가 할당
Destination port number (16 bits / 목적지 포트)
- 데이터를 “받아야 할” 프로그램의 주소
- 이 번호를 보고 OS가 패킷을 올바른 프로그램에게 배달(Demultiplexing)
Total length (16 bits / 총 길이)
- 헤더(8바이트) + 데이터(Data)를 합친 UDP 패킷 전체의 길이를 바이트 단위로 표시
Checksum (16 bits / 체크섬)
- 전송 중 데이터(헤더+데이터)에 오류가 생겼는지 검사하기 위한 최소한의 에러 검출 필드 → TCP는 에러를 정교하게 복구하는 것과 반해, UDP는 에러를 검출하면 그냥 버림

→ 여기서는 Pseudo header라는 개념이 존재

- UDP에서 임시로 IP헤더를 끌어오는 것
- 이렇게 ip헤더의 정보와 udp의 헤더 정보로 체크섬 확인
	→ udp만으로도 에러 검출은 가능하지만, ip까지 함게하면 잘못된 곳으로 온 것이 아님도 검출 가능

→ 이렇게 소켓 어드레스(ip주소, 포트넘버)가 잘못된 것인지 아닌지도 검출 가능

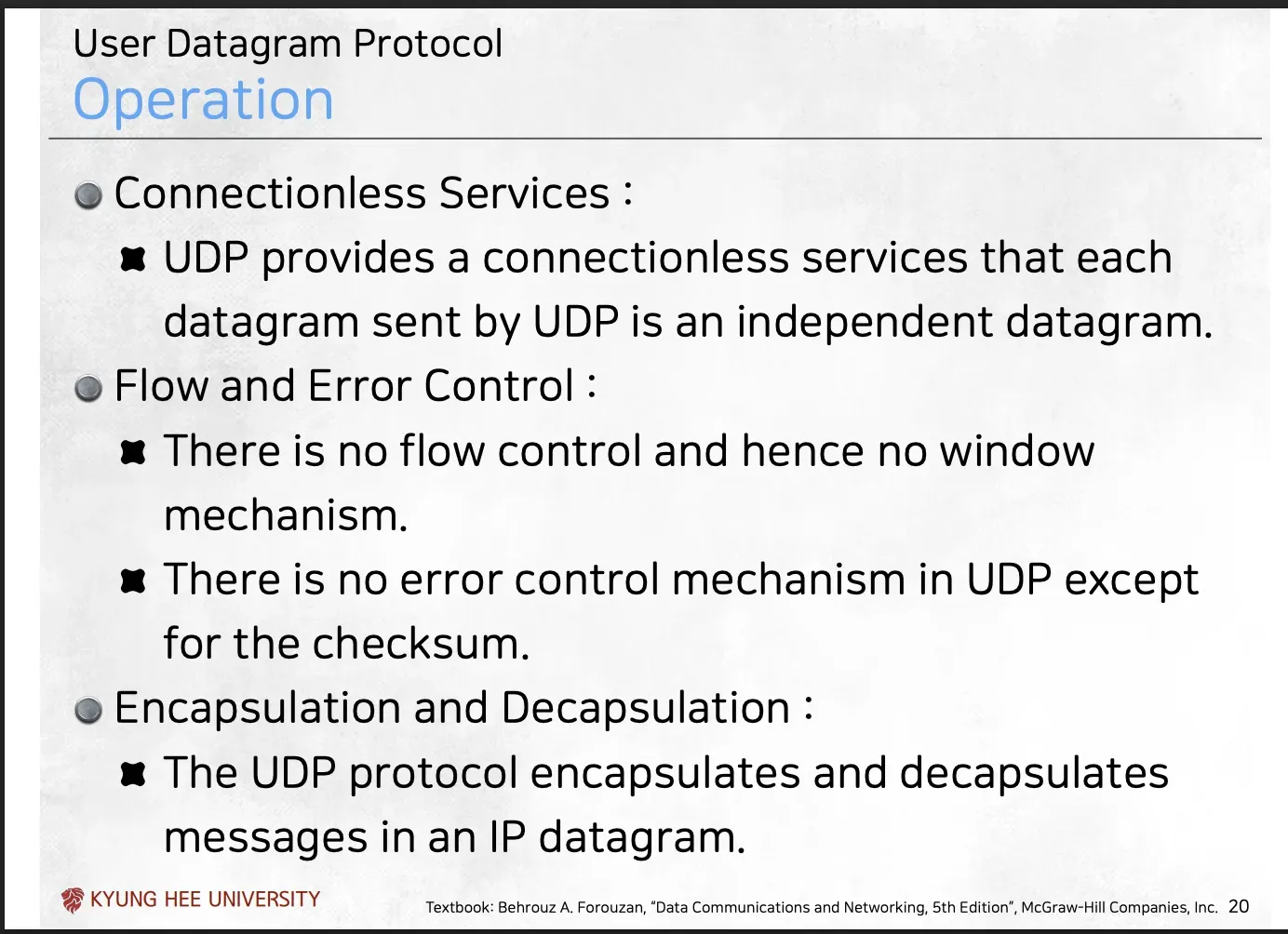

UDP의 동작

1. Connetionless Service

UDP는 비연결형 서비스를 제공하고, UDP로 전송되는 각 데이터그램은 독립적인 데이터그램
UDP는 각 데이터그램(패킷)을 완전히 독립적인 존재로 취급 ⇒ 이는 논리적인 줄이 없다는 뜻
- 순서, 신뢰성 등을 보장하지 않는다는 뜻, 줄 자체가 필요없고 패킷(데이터그램)을 순서없이 전송

2. Flow and Error Control (No Control)

흐름제어도 없으며, 따라서 윈도우 매커니즘도 없음
- 윈도우 매커니즘: 한 번에 보낼 수 있는 데이터량을 제어하는 시스템, TCP에는 있음
UDP에는 체크섬을 제외한 어떤 에러 제어 매커니즘도 없음

3. Encapsulation and Decapsulation

UDP프로토콜은 IP 데이터그램 내의 메시지를 캡슐화하고 역캡슐화 함 ⇒ 이게 실질적으로 UDP가 하는 진짜 일
```
  - IP 데이터그램에 포트번호를 포함한 UDP헤더를 붙여 UDP데이터그램으로 만듬
```

UDP의 Queuing(큐잉)

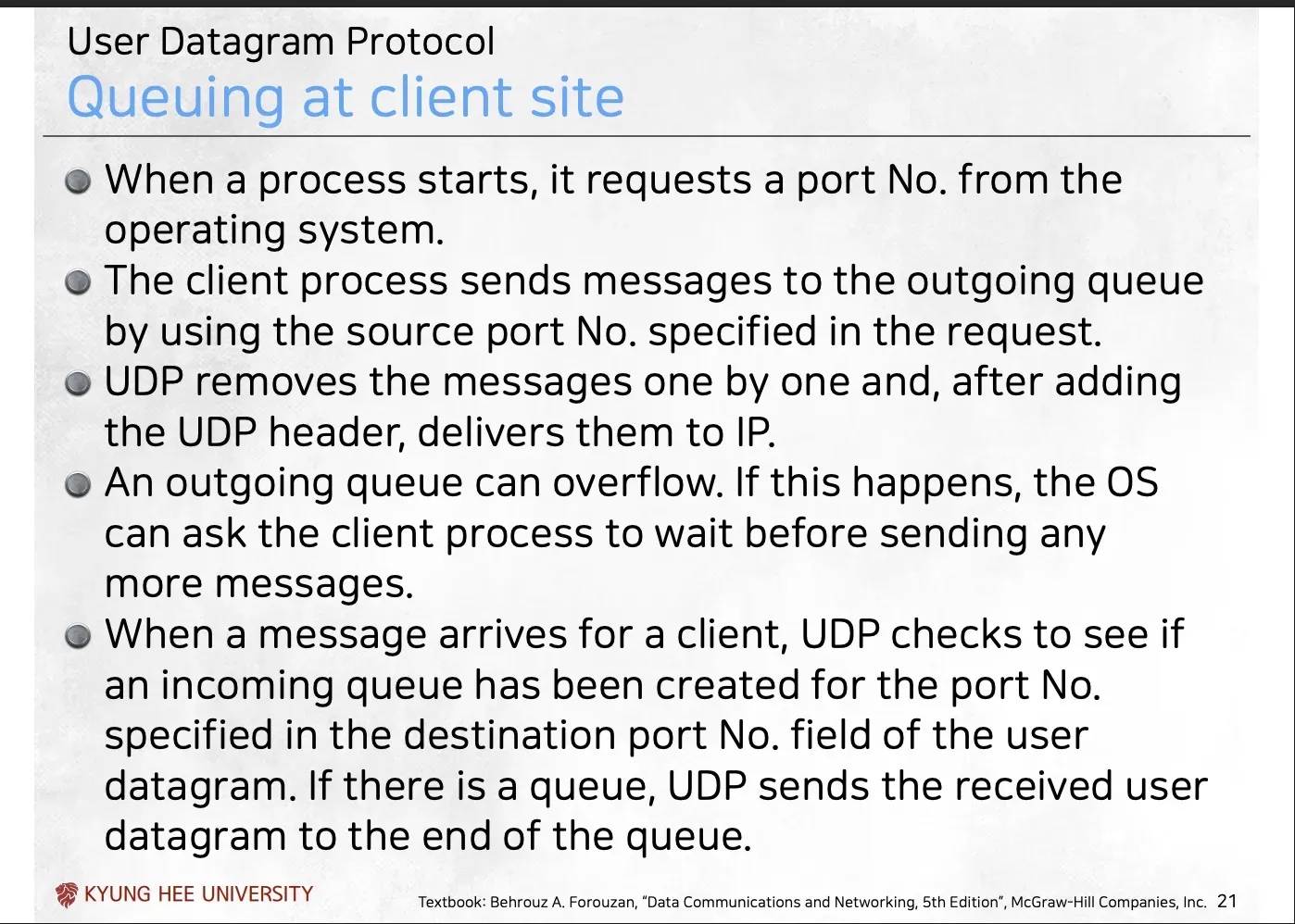

UDP 클라이언트 측면의 큐의 동작

클라이언트 프로세스가 시작되면 OS에 포트 번호를 요청
- 이때 OS는 Ephemeral port 중 하나를 할당하고 이 포트 전용 수신/발신 큐를 생성
클라이언트 프로세스 요청을 보냄
- 클라이언트 프로세스가 요청에 명시된 출발지 포트 번호로 메시지를 발신 큐로 보냄
OS는 UDP의 발신 큐에서 메시지를 하나씩 제거하고 UDP헤더를 추가한 뒤 IP에게 전달
- 발신 큐가 오버플로가 될 수 있음, 만일 오버플로가 발생하면 OS는 클라이언트 프로세스에게 더 많은 메시지를 보내기 전에 대기 요청을 할 수 잇음
클라이언트 프로세스가 요청을 받는 경우
- UDP는 사용자 데이터그램의 목적지 포트 번호 필드에 명시된 포트 번호를 위해 생성된 수신 큐가 있는지 확인
- 만일 있다면 UDP는 수신된 사용자 데이터그램을 큐의 끝에 추가

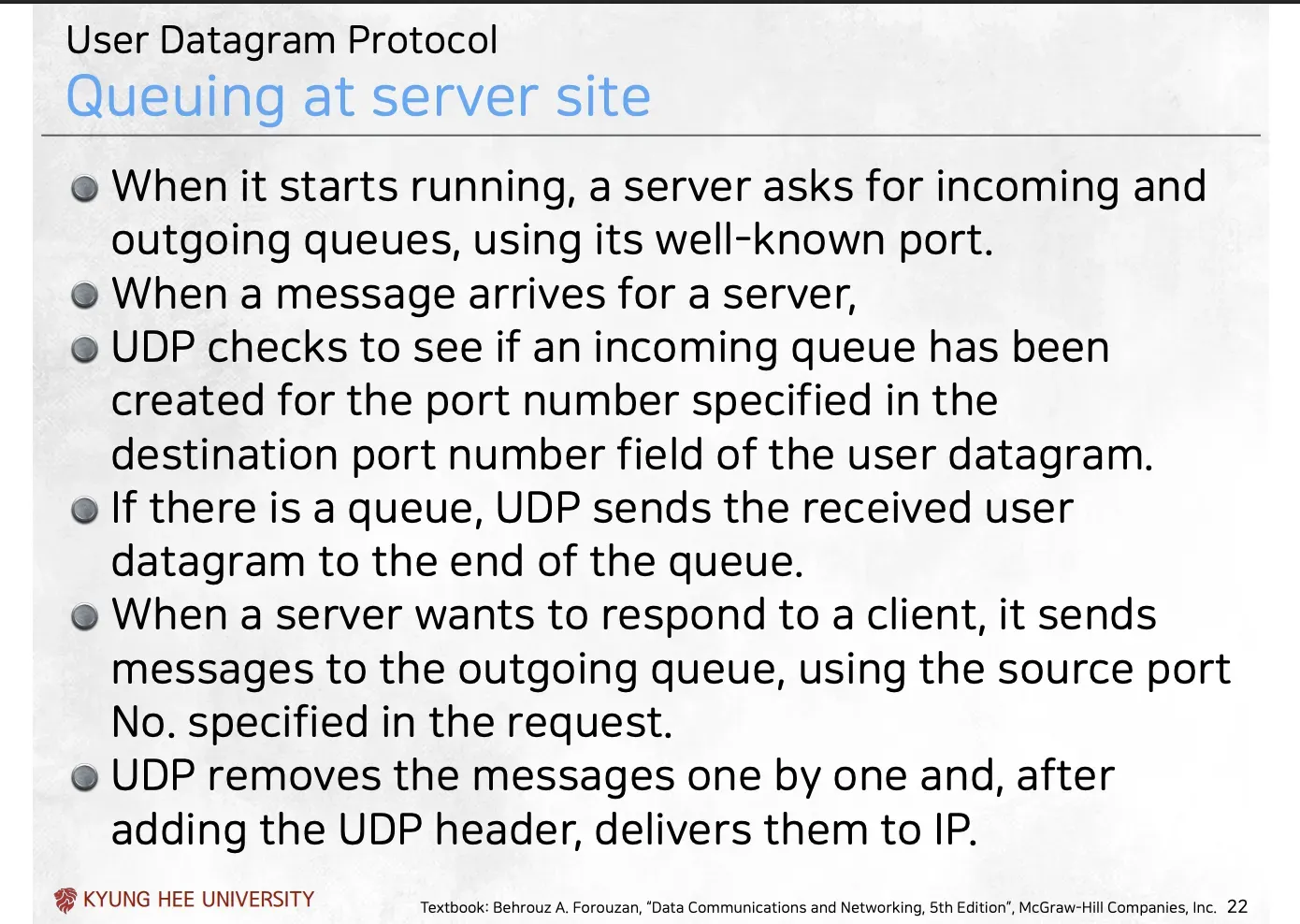

UDP 서버 측면의 큐의 동작

서버가 실행을 시작할 때, 자신의 well-known port(잘 알려진 포트)를 사용하여 수신(incoming) 및 발신(outgoing) 큐를 요청
서버를 위한 메시지가 도착했을 때, UDP는 사용자 데이터그램의 목적지 포트 필드에 명시된 포트 번호를 위해 생성된 수신 큐가 있는지 확인
큐가 있다면, UDP는 수신된 사용자 데이터그램을 큐의 끝에 추가
서버가 클라이언트에게 응답하고자 할 때 클라이언트 요청에 명시되었는 Source port number를 사용해 메시지를 발신 큐로 전송
UDP는 발신 큐에서 메시지를 하나씩 제거하고 UDP헤더를 추가한 뒤 IP에게 전달

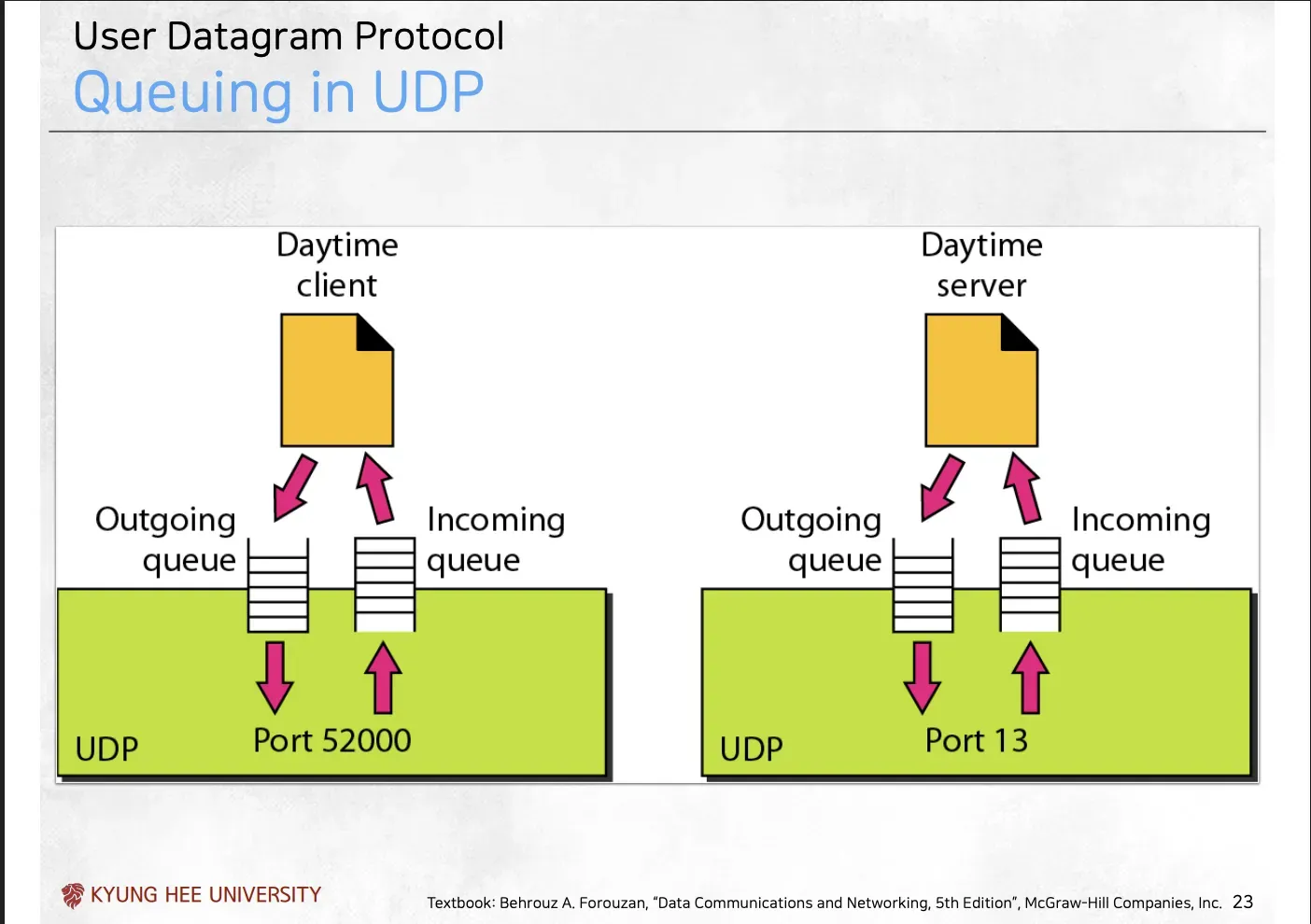

→ 위 설명을 나타내는 그림

- 공통점
	1. 시작 시 OS에게 수신(incoming), 발신(outgoing) 큐 생성을 요청
	2. 수신의 경우
		- UDP는 데이터그램을 수신 큐의 끝에 추가
		- 하나씩 제거해서 UDP헤더 제거하고 상위 레이어로 전달
	3. 발신의 경우
		- UDP는 데이터그램을 발신 큐의 끝에 추가
		- 하나씩 제거해서 UDP헤더 추가하고 IP에게 전달

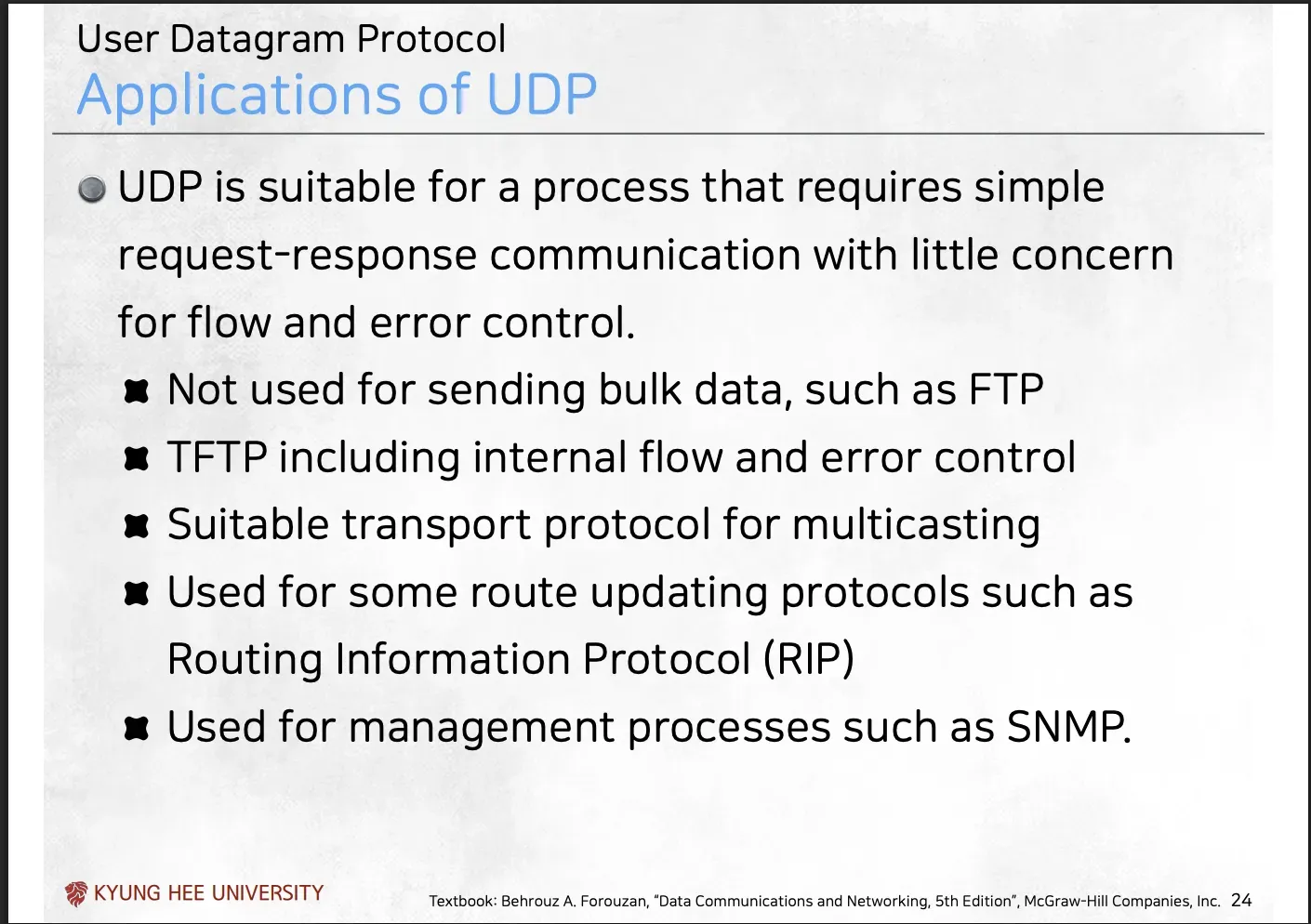

UDP의 애플리케이션

UDP는 흐름 제어와 에러 제어에 대한 큰 걱정 없이, 단순한 요청-응답(request-response) 통신을 필요로 하는 프로세스에 적합

UDP를 사용하는 애플리케이션

대량 데이터(X) vs 단순 요청(O):
- FTP와 같은 대량 데이터(bulk data)를 보내는 데는 신뢰성이 필요하므로 TCP사용
- TFTP (내부적인 흐름 및 에러 제어 포함)
  - 이름(Trivial: 사소한)처럼, 라우터 펌웨어 같은 ‘작은’ 파일을 ‘빨리’ 전송하는 게 목적
  - 약간의 신뢰성이 필요해 애플리케이션에서 추가로 간단한 에러 컨트롤을 수행
멀티캐스팅(multicasting)에 적합한 트랜스포트 프로토콜
- UDP는 그냥 “에라 모르겠다” 하고 패킷을 한 번에 쏨
라우팅 및 관리 프로토콜 (RIP, SNMP):
- RIP (Routing Information Protocol)와 같은 일부 라우트 업데이트 프로토콜에 사용
- SNMP (Simple Network Management Protocol)와 같은 관리 프로세스에 사용됩 ⇒ 라우팅, 상태에 대한 작고 간단한 요청/응답만 주고받음

기타

zero-copy와 포인터

interrupt로 하드웨어(L1)에서 데이터가 수신되어 응용 프로그램(L7)까지 올라갈 때, zero-copy가 이뤄지는 방법
NIC가 패킷을 받으면 OS이 관리하는 메모리 공간에 데이터를 저장
- 이때 OS는 데이터 자체를 애플리케이션의 큐로 복사하지 않음
- 대신 데이터가 저장된 메모리 주소(포인터)만을 큐에 전달
애플리케이션은 큐에서 이 주소를 꺼내서
- 이 주소는 데이터는 여기서부터 시작하고 앞의 몇 바이트는 헤더로 간주하라는 내용을 포함
- 데이터가 커널 메모리 → 응용 프로그램 메모리로 복사되는 과정이 0번 일어남 → zero copy

TCP가 UDP보다 빨랐던 이유

이론: UDP는 기능이 없어 오버헤드가 적으므로 TCP보다 빨라야 함
현실 (QUIC 테스트 당시): “TCP는 UDP보다 빠름”이라는 충격적인 결과가 나옴
- TCP는 많이 써서 좋은 개발자를 투입
  - TCP는 웹, 이메일 등 거의 모든 핵심 서비스가 사용
  - 따라서 지난 수십 년간 리눅스(OS) 커널 개발자들은 TCP 스택에 엄청난 투자와 좋은 개발자를 투입해 최적화
- UDP는 상대적으로 관심을 받지 못함 ⇒ 결로, 코드는 이론과는 다르게 동작

Tranmission Control Protocol(TCP)

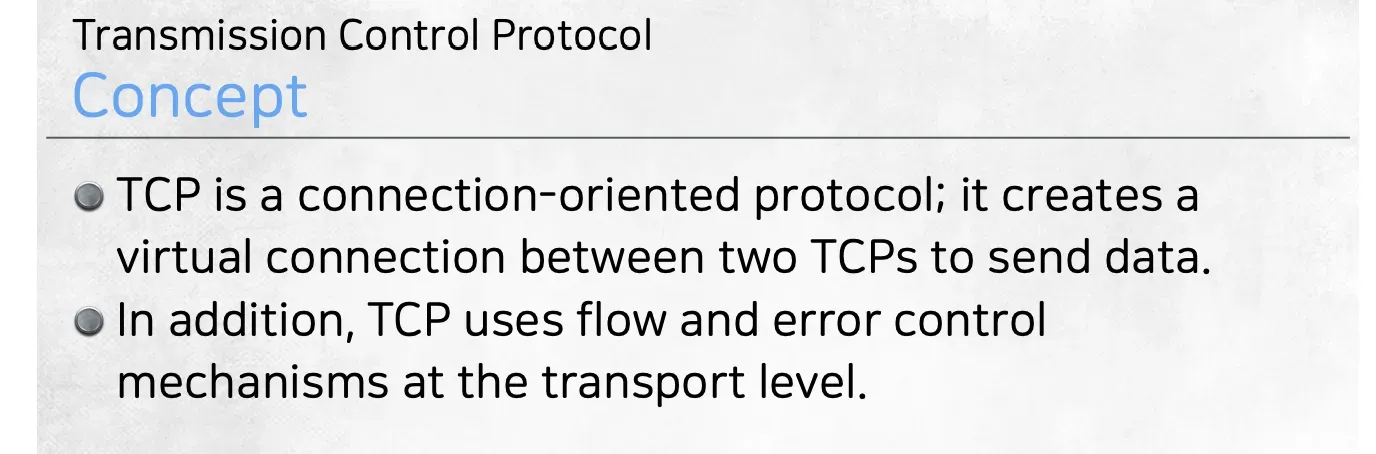

TCP의 개념

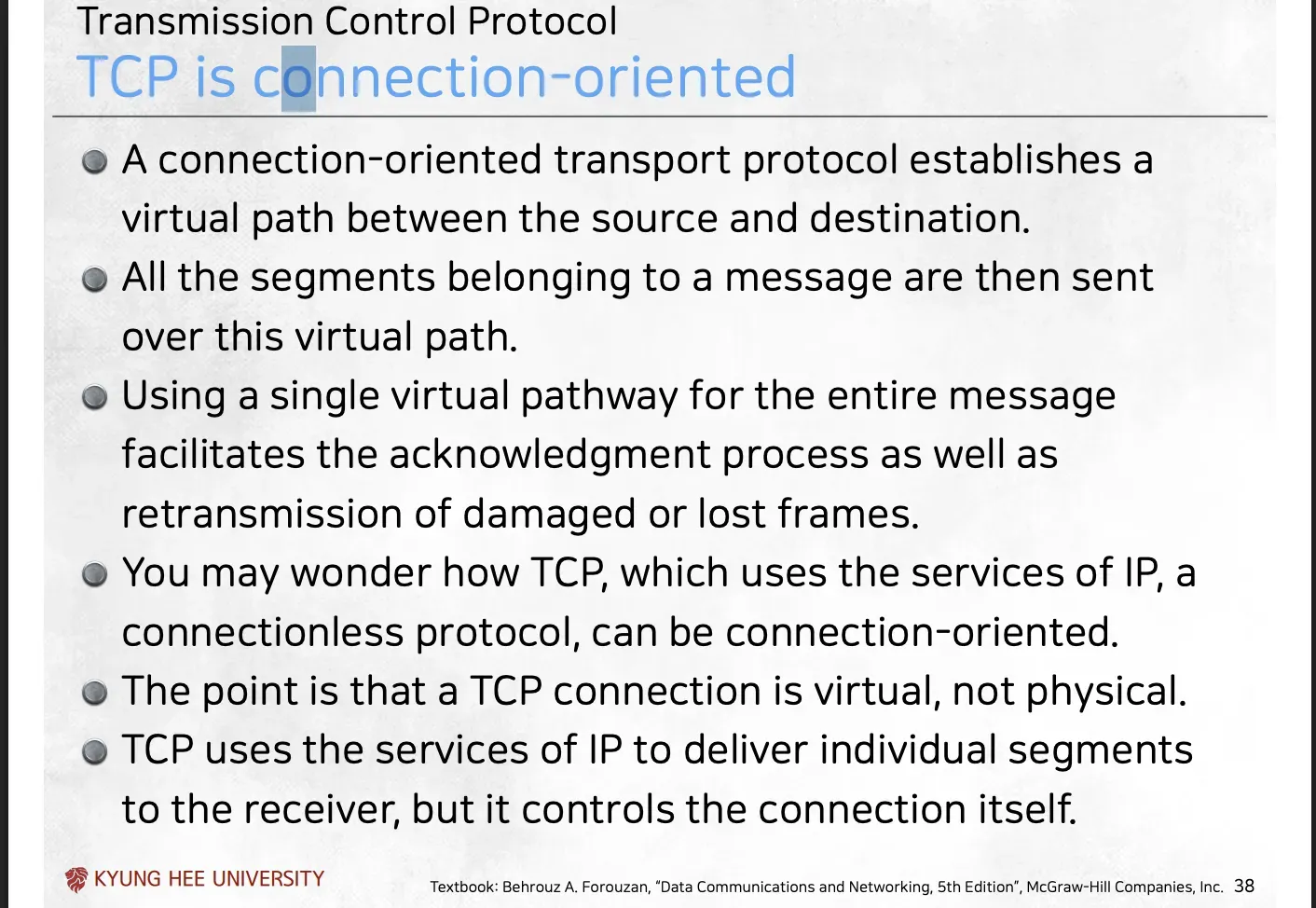

TCP는 Connection-Oriented 프로토콜
- 데이터를 보내기 위해 두 TCP 사이에 가상 연결을 생성
TCP는 전송 계층에서 흐름 제어와 에러 제어 매커니즘을 사용

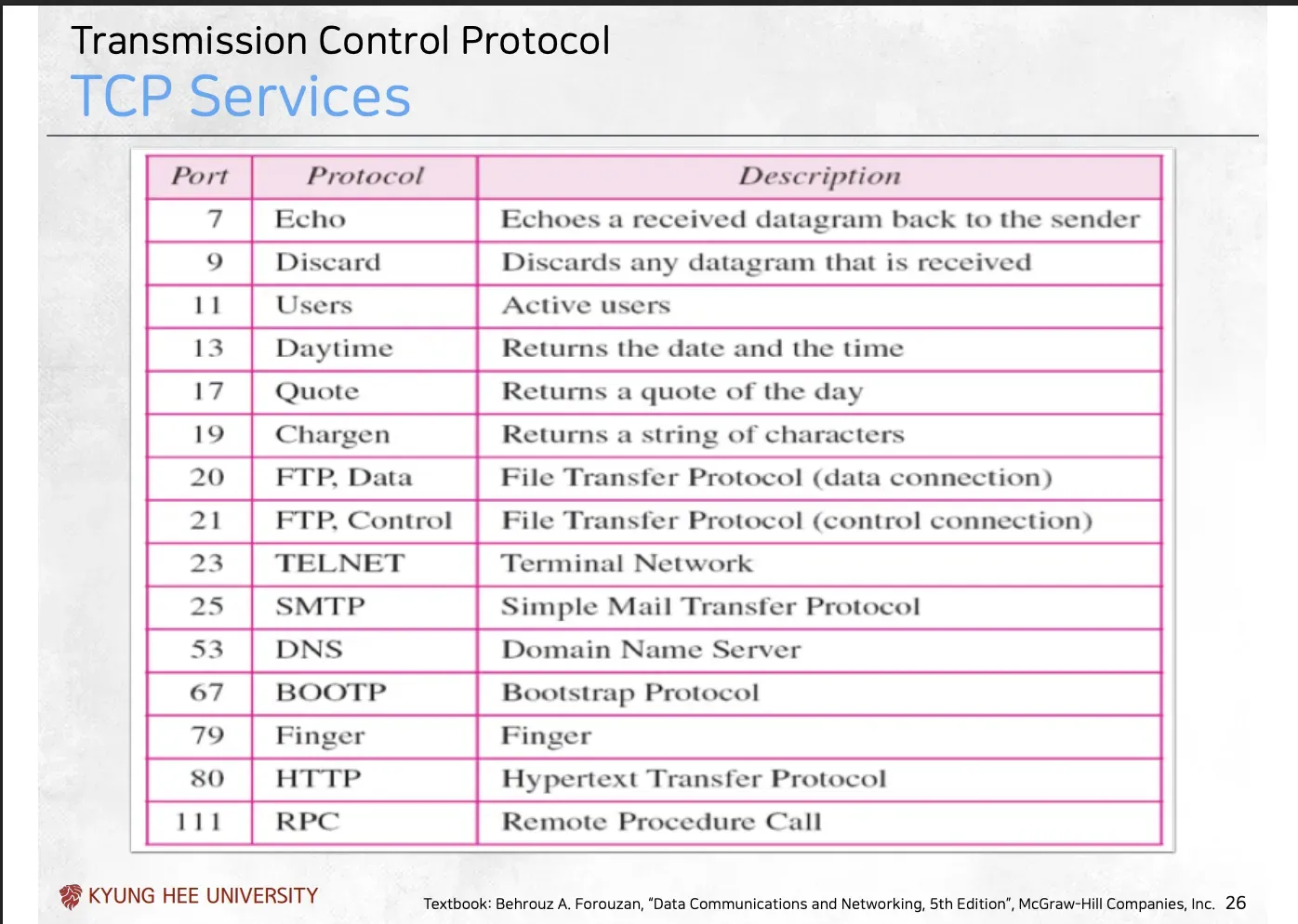

TCP 기반 서비스

→ 위는 TCP 기반의 Well-known service들

Daytime은 UDP에서도 동작
- 이는 계층 간 독립성의 의해 가능한 것
HTTP는 TCP에서만 동작하도록 설계
FTP도 TCP에서만 동작하게 설계
- 예는 한 서비스에서 2개 포트를 사용
- FTP.DATA → 파일전송
- FTP.Control → 얼마나 갔는지, 현재 전송량은 어떤지 등

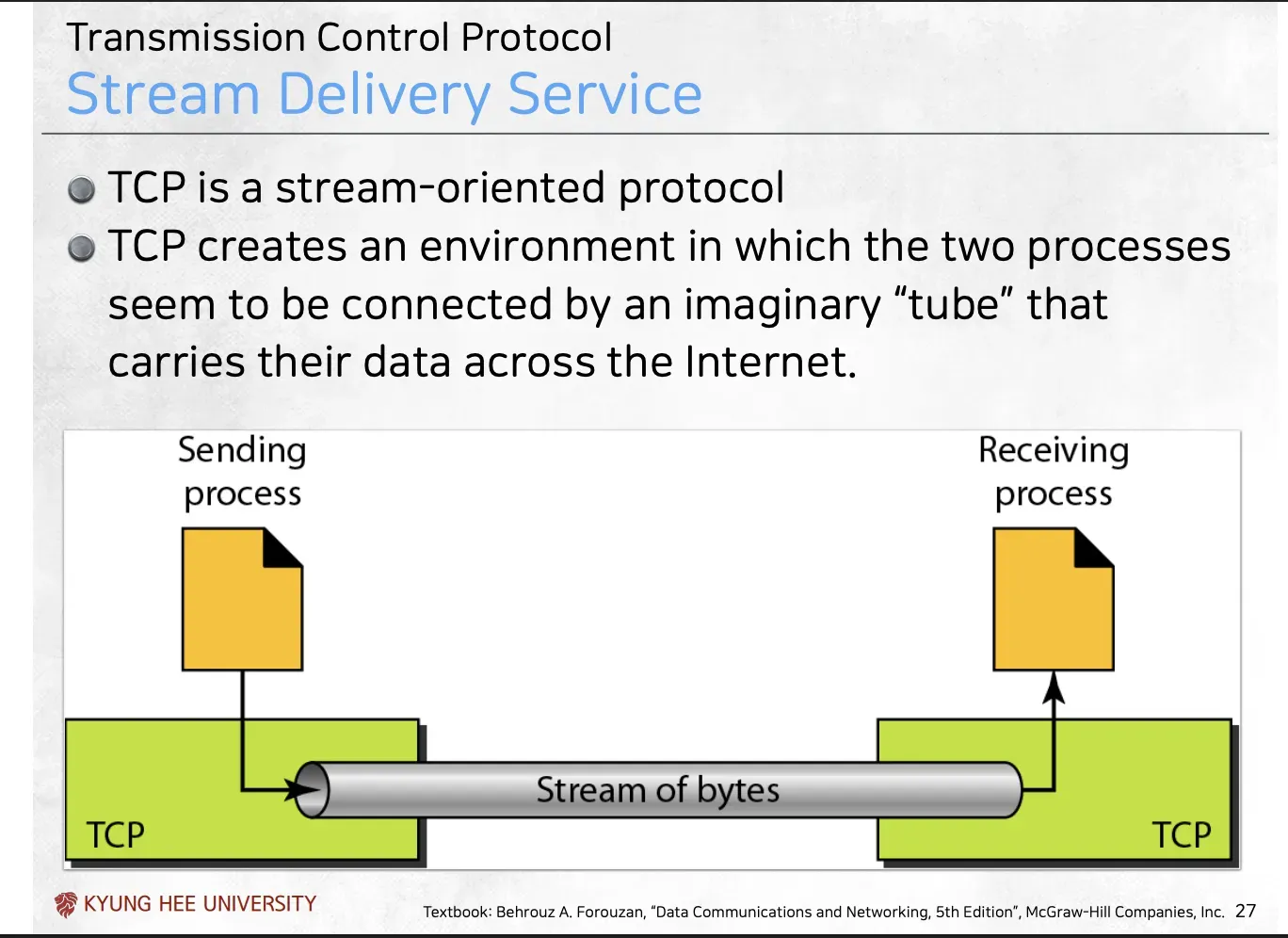

TCP의 Stream Delivery Service

TCP는 Stream-Oriented(스트림 지향)프로토콜
TCP는 두 프로세스가 인터넷을 통해 데이터를 전송하는 가상의 “튜프”로 연결된 것 같은 환경을 만듬 → 이 튜브가 UDP에는 없던 일종의 논리적인 선
TCP는 데이터를 흐름을 논리적인 연결에 보내고, 받는 쪽에서는 이를 그냥 흘러나오는 대로 읽게 되어있음
- TCP는 데이터 최소 단위로 바이트를 사용하기 때문에, 이 흐름은 ⇒ Stream of Bytes가 됨

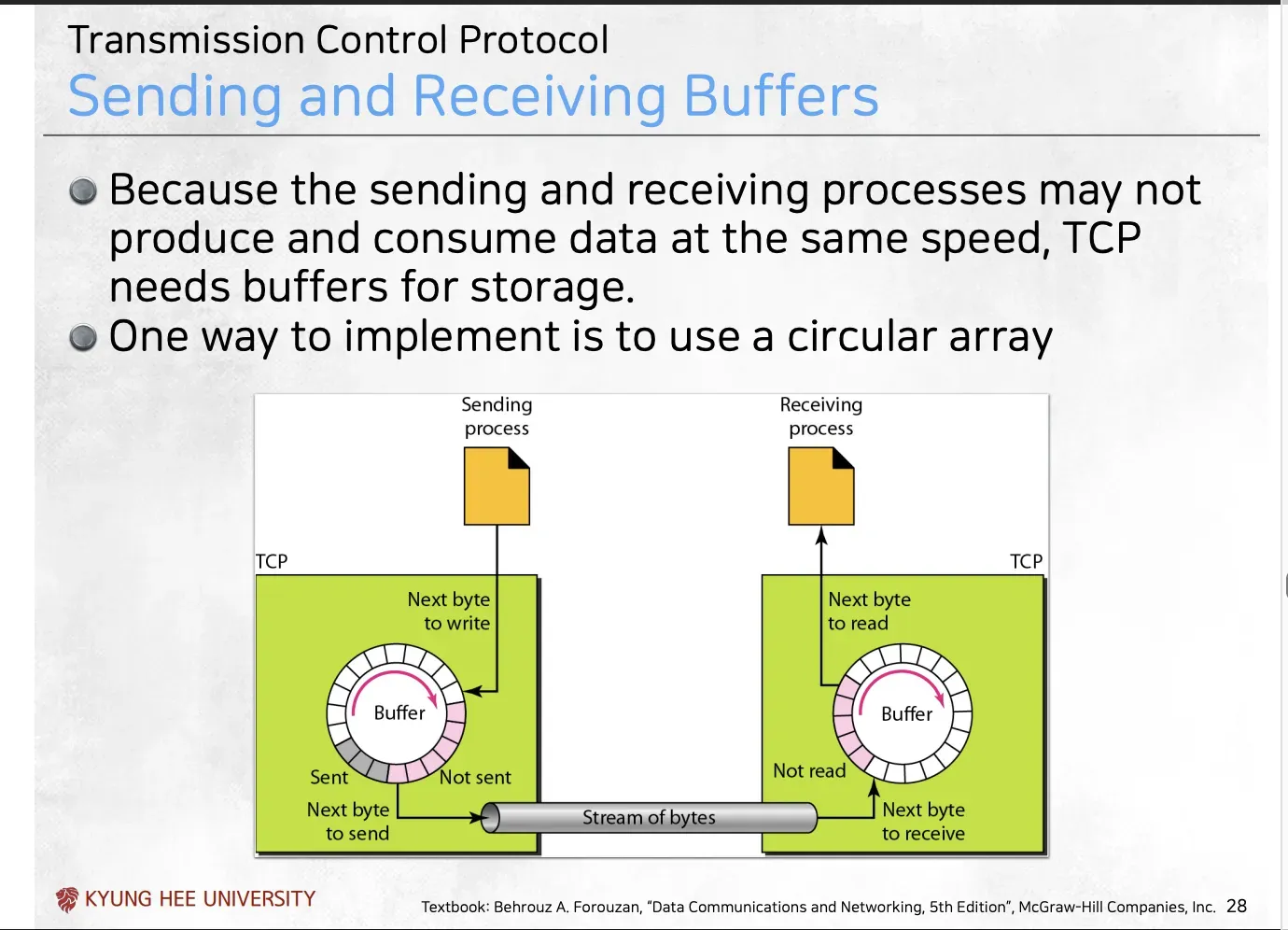

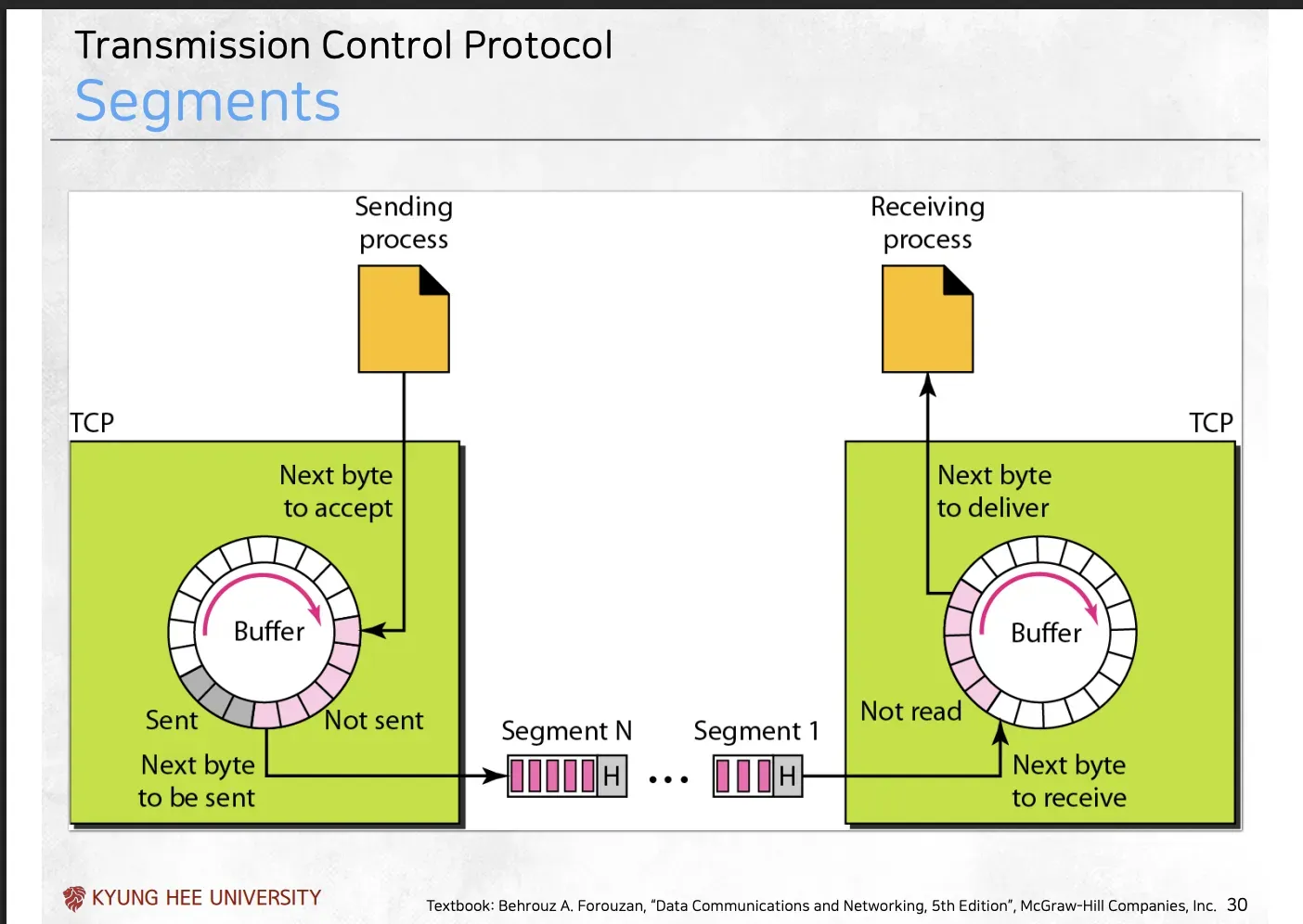

TCP 수신, 송신 버퍼

TCP의 송수신 버퍼

송신 프로그램이 데이터를 생산하는 속도와 수신 프로그램이 데이터를 소비하는 속도는 대부분 경우에 다름
이 속도 차이를 맞추기 위해 TCP는 중간에 데이터를 임시로 저장하는 버퍼(Buffer)를 둠

Sending Buffer
- 송신 프로그램이 데이터를 생성하는 족족 버퍼에 집어넣음(write)
- TCP는 이 버퍼레 쌓인 데이터를 상대방이 받을 수 있는 속도에 맞춰 조절해 Stream of bytes로 보냄
Receiving Buffer
- 네트워크에거 데이터를 생성하는 족족 이 버퍼에 쏟아부음
- 수신 프로그램은 자신이 가능한 속도대로 이 버퍼에서 데이터를 꺼내 감(read)

이 버퍼는 원형 큐(Circular Queue)로 구현
- 일자 큐를 쓰면 데이터를 앞으로 빼면 뒤의 데이터를 앞으로 이동시키거나 앞 공간이 비어버림 ⇒ 성능상 비효율(데이터 당기기), 메모리 공간 낭비(앞 공간이 빔)
- 원형 큐는 끝과 시작이 연결된 트랙
  - 데이터를 빼가서 공간이 생기면 그 공간을 뒤에서 즉시 재사용 가능 ⇒ 데이터를 끊김없이 주고 받는 스트림 환경에서 멈추지 않고 공간을 효율적으로 재사용 가능해 흐름 제어 횟수를 줄이는 가장 효율적인 알고리즘
송신 버퍼에는 세 가지 상태가 있음
1. 보냈지만 아직 응답 못받음 → 그림에서의 회색
  - TCP에 네트워크로 Send했지만, 상대방으로부터 ACK를 받지 못한 상태 → 보관하는 이유: 중간에 유실되었다면 이를 재전송해야하기 때무
2. 대기 중이라 아직 못 보냄
  - 응용 프로그램이 버퍼에 넣었지만 TCP가 아직 네트워크로 Send하지 않은 데이터
3. 데이터가 존재하지 않는 빈 공간

버퍼와 흐름제어 횟수

큐(버퍼)의 크기를 늘리면 한번에 데이터를 많이 담아둘 수 있어 흐름제어로 인한 멈춤 횟수가 줄어들어 전송 효율 상승
따라서 TCP, UDP 모두 이를 실행하는 함수에 버퍼 사이즈를 받는 파라미터가 있음

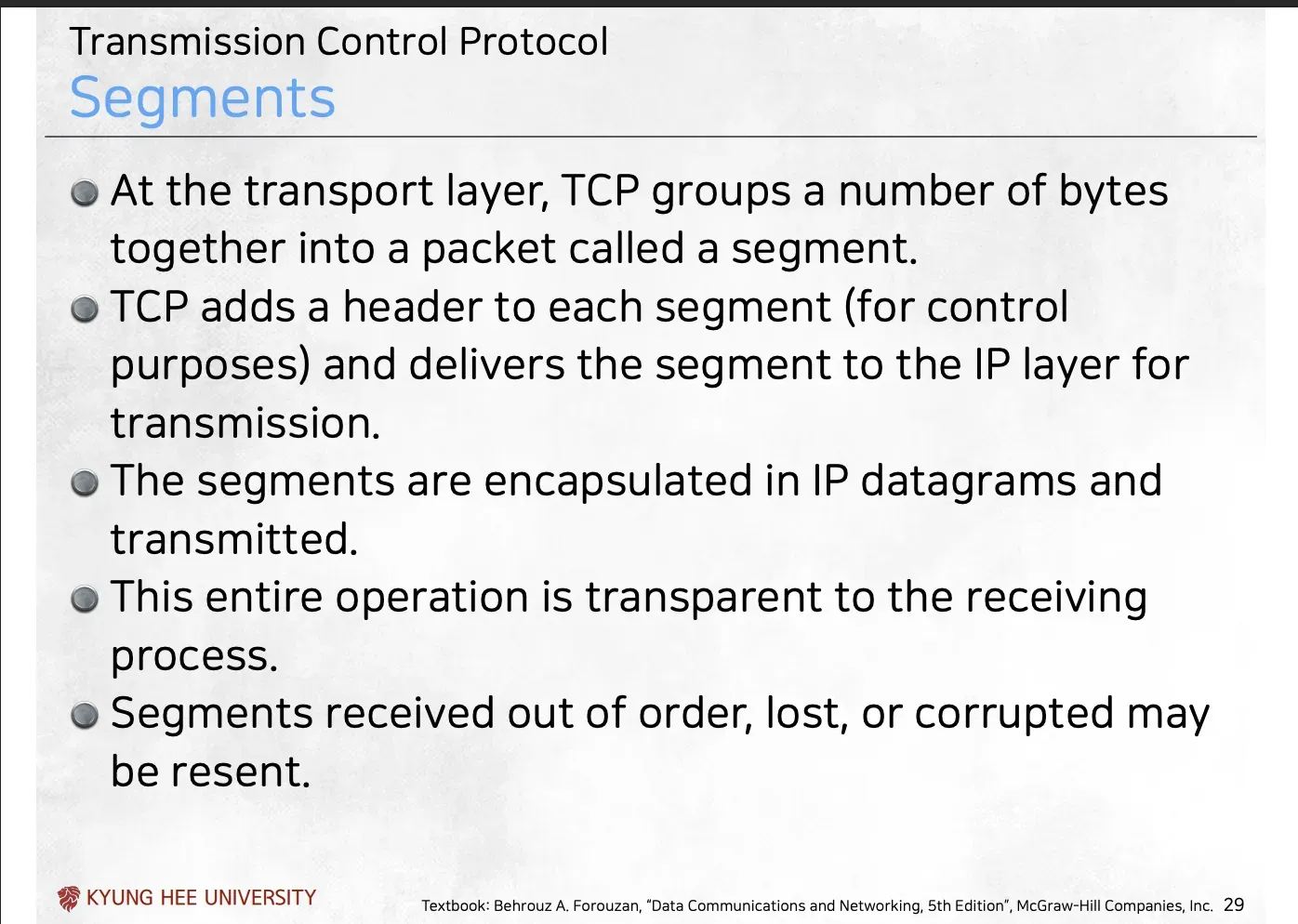

세그먼트

4계층에서 TCP는 여러 바이트를 세그먼트라고 불리는 패킷으로 그룹화
TCP는 제어 목적으로 각 세그먼트에 헤더를 추가하고, 전송을 ㅜ이해 세그먼트를 IP계층으로 전달
세그먼트는 IP 데이터그램으로 캡슐화되어 전송
이 전체 동작은 수신 프로세스에게 보이지 않게 숨겨짐 → 애플리케이션은 그냥 스트림을 읽는 것으로 생각하게 됨
세그먼트의 순서가 맞지 않거나, 유실되거나, 손상된 세그먼트는 재전송 가능 → 세그먼트의 시퀀스 넘버가 있음, 이는 본인이 실어 나르는 데이터의 번호
- 아래에서 나옴

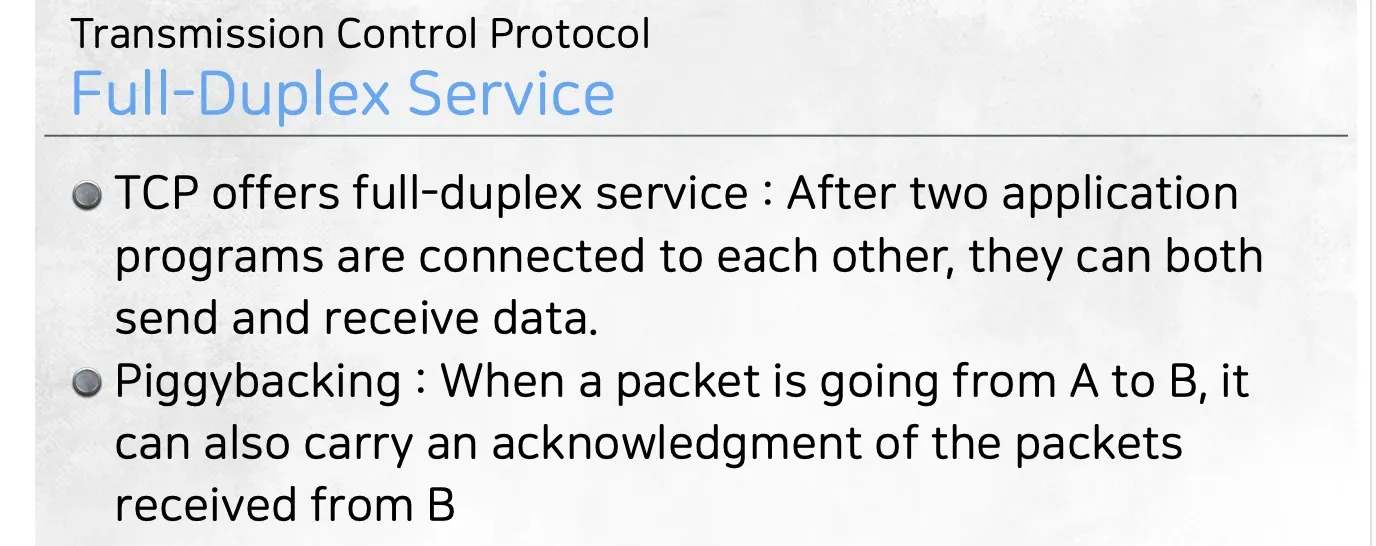

Full Duplex Service

TCP와 전이중 서비스

TCP는 전이중(full-duplex) 서비스를 제공
응용 프로그램이 서로 연결된 후, 양측 모두 데이터를 보내고 받을 수 있음 ⇒ 일단 두 프로그램(클라이언트/서버) 간에 “연결”이 맺어지면, 두 프로그램은 동시에 데이터를 보내고(Send) 동시에 받을 수(Receive) 있음 → 무전기 같은 건 한 사람이 말할 때 다른 한 명은 들어야 함 → 전화같이 두 사람이 동시에 말하고 들을 수 있음
TCP는 Connection-Oriented Service라서, 한쪽에서 다른 한쪽으로 향하는 연결이 2개 존재(서로 다른 방향)
- 이걸 기반으로 전이중 통신 구현

피기배킹(Piggybacking)

패킷이 A에서 B로 갈 때, B로부터 받은 패킷에 대한 확인 응답(acknowledgment)을 함께 실어 나를 수 있음

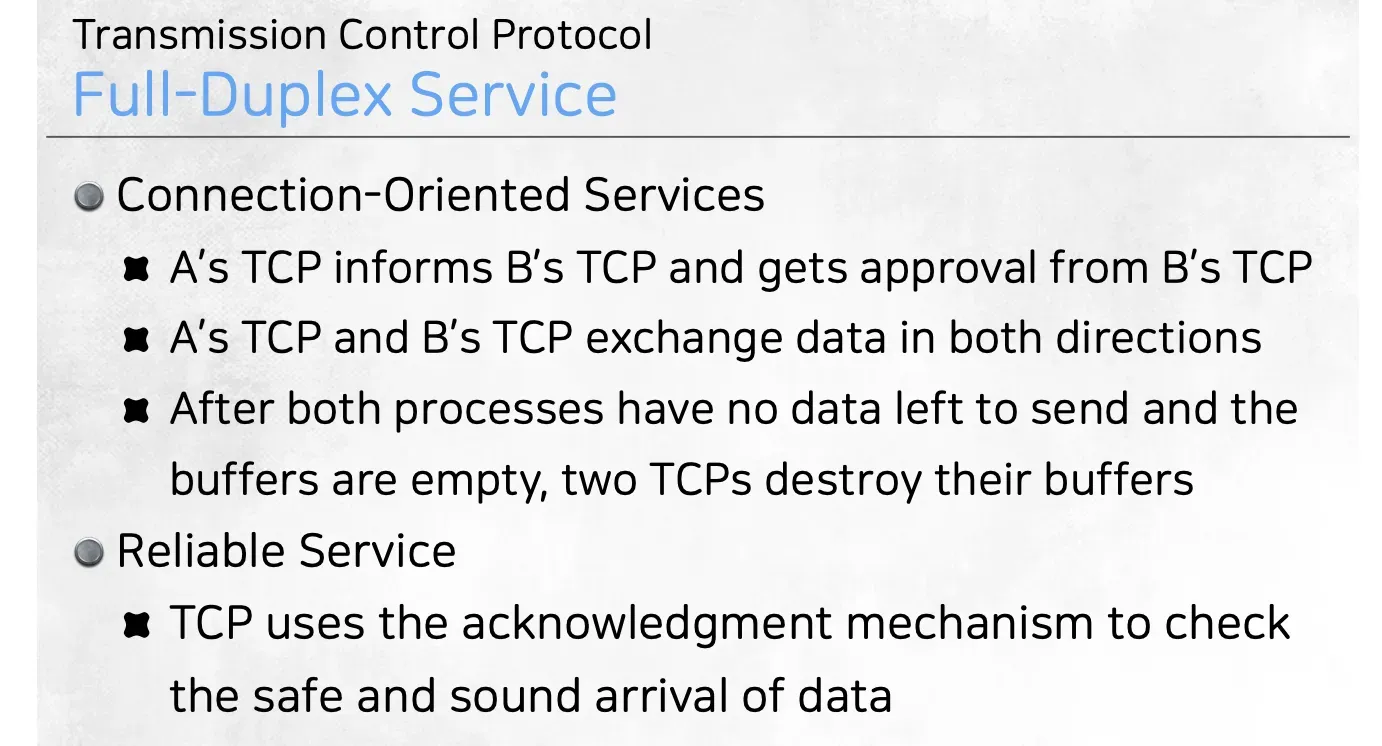

Connection-Oriented Services

A의 TCP가 B의 TCP에 알리고, B의 TCP로부터 승인을 받음
A의 TCP와 B의 TCP는 양방향으로 데이터 교환
두 프로세스 모두 보낼 데이터가 없고 버퍼가 비워진 후, 두 TCP는 버퍼를 파기 = 연결해제

Reliable Service

TCP는 데이터의 안전하고 온전한 도착의 확인을 위해, 확인 응답(acknowledgement) 매커니즘 사용

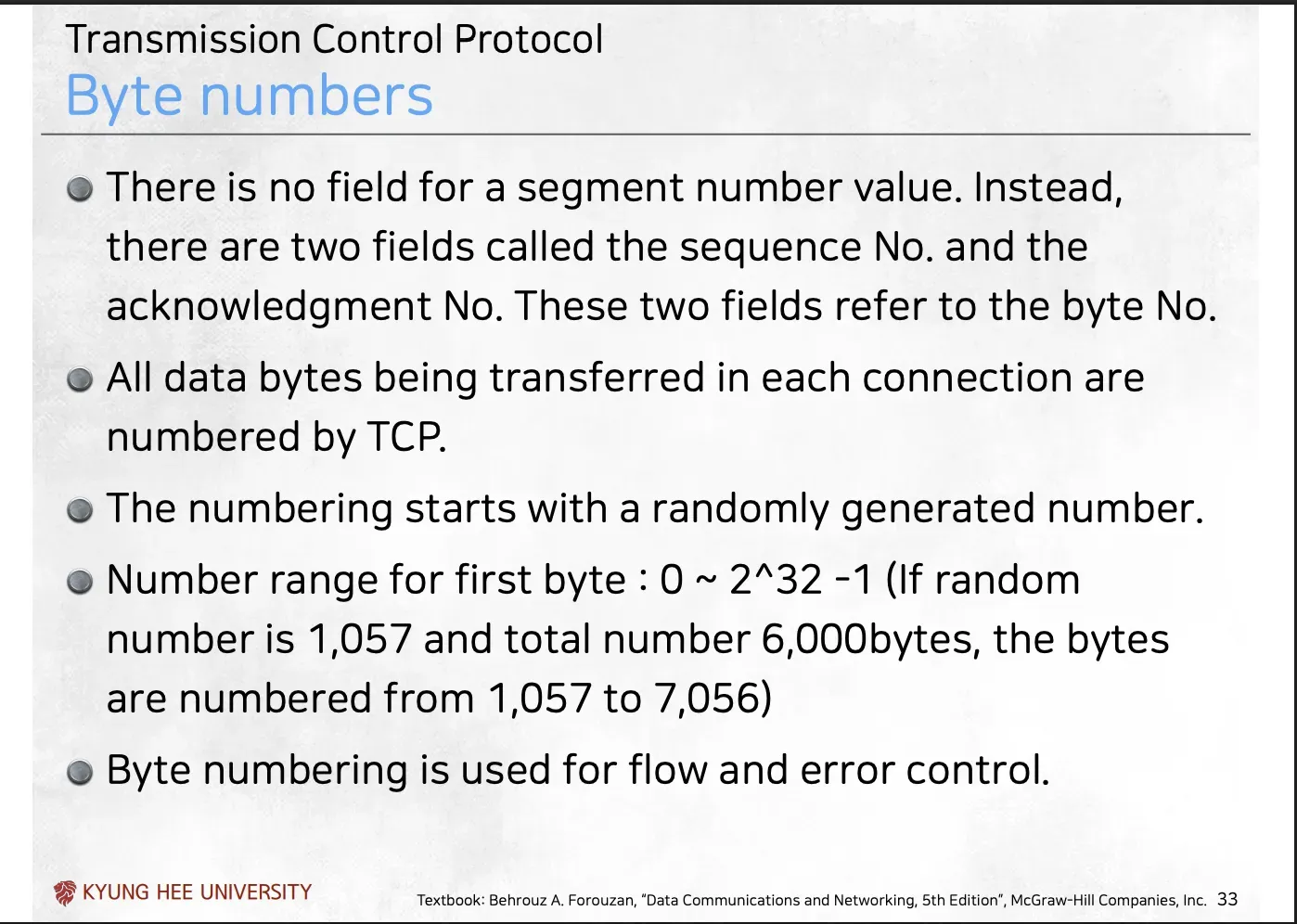

Byte Numbers

TCP헤더에는 세그먼트 번호 값을 위한 필드가 존재하지 않음
- 대신 TCP는 연결을 통해 흐르는 모든 바이트마다 1,2,3… 처럼 고유 번호 = 바이트 번호를 매김
seq, ack의 진짜 의미
- seq(시퀀스 넘버): 이 세그먼트에 실린 데이터의 첫 번째 바이트 번호가 몇 번인지 나타냄
- ack(응답 번호): 당신이 보낸 데이터는 ack number - 1 번째 바이트까지 잘 받았으니, 이제 ack number 바이트를 보내달라는 의미
이 번호는 난수를 기반으로 시작, 첫 바이트의 번호 범위는 0~ $`2^{32}-1`$ $‘ 2^{32} - 1‘$ 까지
- 바이트 번호는 흐름제어와 에러 제어를 위해 사용

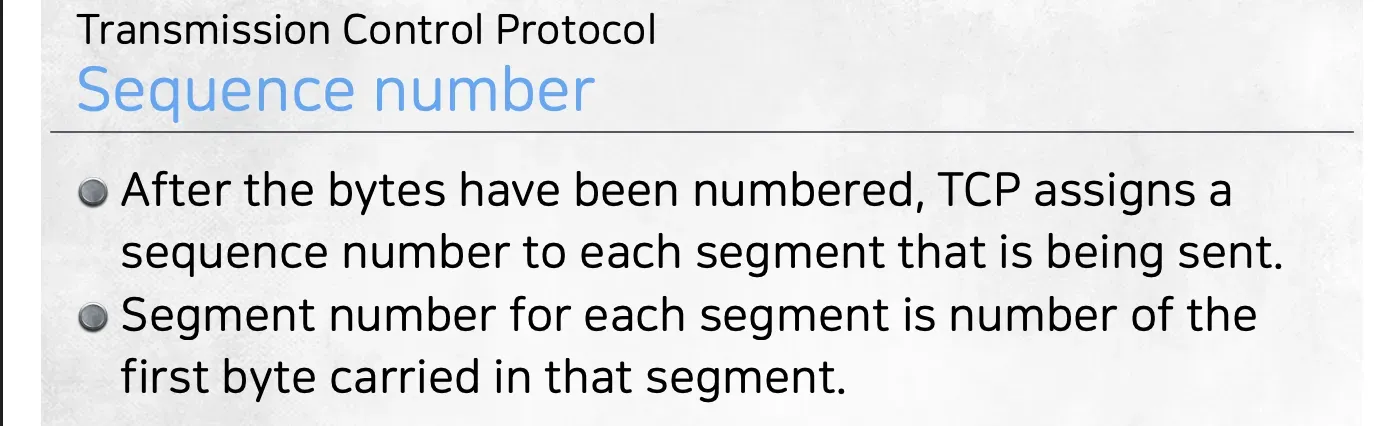

Sequence Number

각 바이트에 번호가 매겨진 후, TCP는 전송되는 세그먼트에 시퀀스 번호를 할당
각 세그먼트의 세그먼트 번호는 그 세그먼트에 실린 첫 번째 바이트의 번호
TCP의 ‘세그먼트’는 단순한 덩어리가 아니라, 전체 “바이트 스트림(Sequence)“의 어느 부분인지를 정의하는 시퀀스 번호(seq)를 다름
- 응용 단의 메시지, 또는 패킷 등과는 다르게 이는 바이트의 스트림이라 시퀀스가 존재

Acknowledgement number

세그먼트 내의 acknowledgement필드의 값은 통신 당사자가 다음에 수신하기를 기대하는 바이트의 번호를 정의
acknowledgement number는 누적됨 → ack: 9001이라는 응답 하나는, 8001번 바이트, 8002번 바이트, …, 9000번 바이트 전부를 한꺼번에 “잘 받았다”고 확인해 주는 것

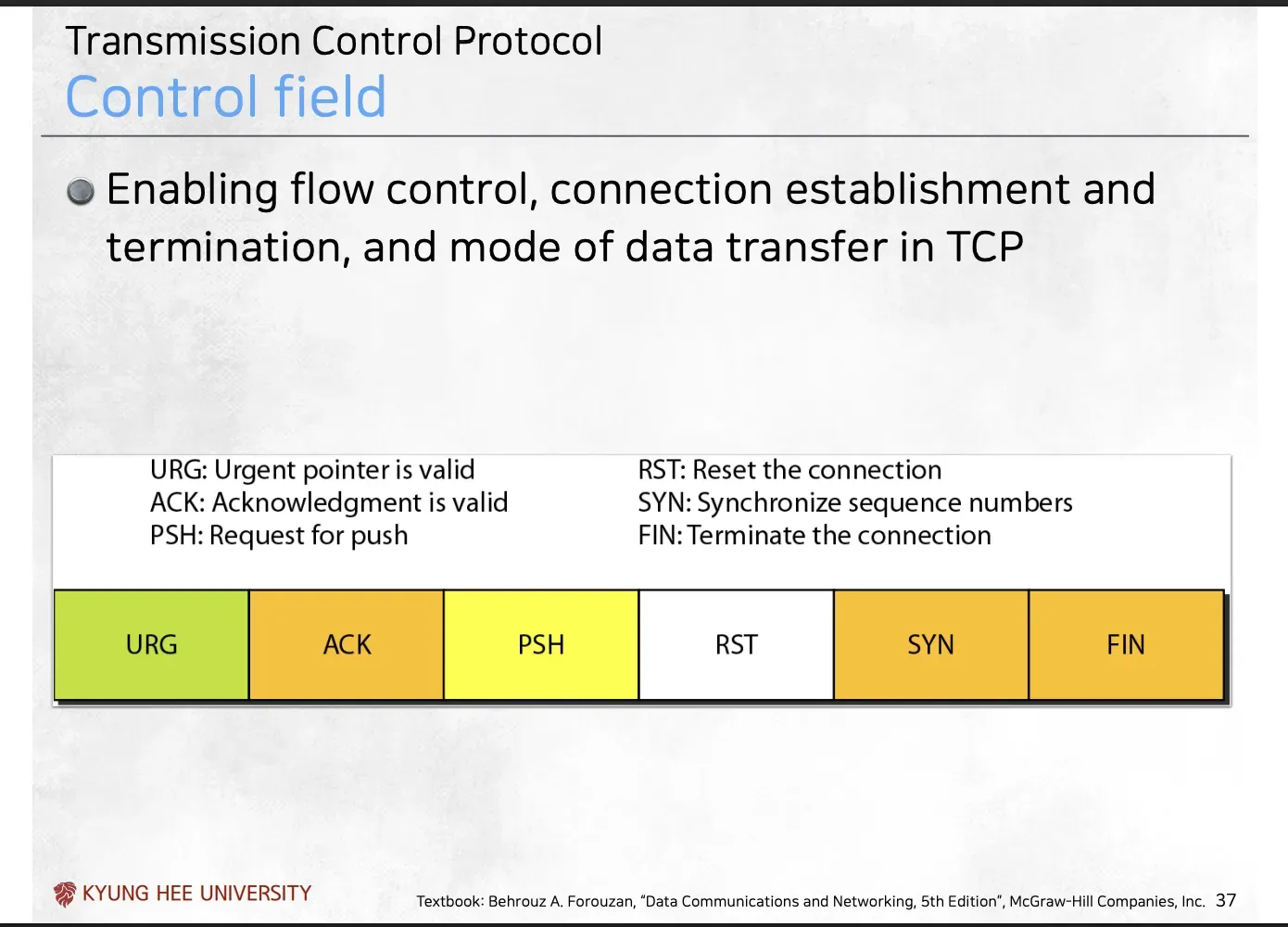

TCP 세그먼트 포맷과 컨트롤 필드

컨트롤 필드

TCP에서 흐름 제어, 연결 수립 및 종료, 그리고 데이터 전송 모드를 가능하게 함
URG: Urgent pointer (긴급 포인터)가 유효함
ACK: Acknowledgment (응답)이 유효함
PSH: Push (밀어넣기)를 요청함
RST: Reset the connection (연결을 리셋함)
SYN: Synchronize sequence numbers (시퀀스 번호를 동기화함)
FIN: Terminate the connection (연결을 종료함)

TCP와 Connection-Oriented Service

연결 지향형 전송층 프로토콜은 출발지 ↔ 목적지 사이 가상의 경로를 수립
하나의 메시지에 속한 모든 세그먼트들은 이 가상의 경로로 전달
- 하나의 큰 메시지를 TCP단에서 나눈 것이 세그먼트, 이 세그먼트들은 모두 가상의 경로로 전송
전체 메시지를 위해 단일 가상 경로를 사용하는 것은, 손상되거나 유실된 프레임의 재전송과 ACK과정을 용이하게 함
비 연결형 IP위에서 논리적인 경로를 생성하는 것

TCP 연결 관리

연결 수립

TCP의 연결 수립

TCP는 전이중(full-duplex) 모드로 데이터를 전송
- 두 기계의 두 TCP가 연결되었을 때, 그들은 서로에게 동시에(simultaneously) 세그먼트를 전송 가능
이는 어떠한 데이터가 전송되기 전에, 각 당사자(each party)가 통신을 초기화(initialize)하고 상대방으로부터 승인(approval)을 받아야 함을 의미 ⇒ 상호 합의를 기반으로 연결 수립이 필요 → 쟤도 보낼 수 있고 나도 보낼 수 있음

TCP 3-Way Handshake

TCP는 신뢰할 수 있는 양방향(full-duplex) 통신을 위해 연결을 맺을 때, 총 세 번의 패킷을 주고받는 3-Way Handshake 과정을 거침 단계별 Three-Way Handshake

1단계 ⇒ Client → Server: SYN (연결 요청)
- 클라이언트(Active Open)가 서버(Passive open)에게 연결을 요청
- 이때 SYN 비트가 1로 설정된 세그먼트를 전송 → SYN비트가 1이면 연결 요청 → 이때 sequence number는 8000 → 저 그림의 A는 없음, 이때 세그먼트는 순수한 SYN
2단계 ⇒ Server → Client: SYN + ACK (요청 수락 및 서버의 연결 요청)
- 서버는 클라이언트에게 SYN(8000)을 받고, 이에 대한 응답(ACK)와 함께 자신도 클라이언트에게 연결을 요청하는(SYN) 세그먼트를 보냄
- ACK: 연결 요청(SYN, 8000)을 잘 받았고, 이제 8001번을 기대한다는 의미로 acknowledge number를 8001로 설정
- SYN: 서버 역시 자신의 고유한 Sequence Number를 생성해(seq=15000), SYN비트를 1로 설정해 보냄 ⇒ 이때 클라이언트 → 서버, 서버 → 클라이언트의 SYN요청을 통해 Full-Duplex 스트림이 생성
3단계 ⇒ Client → Server: SYN(서버 요청 수락)
- 클라이언트는 서버의 SYN+ACK(seq=15000, ack=8001)을 받은 상태
- 클라이언트는 SYN(seq=15000)요청을 잘 받았고, 이제 15001번을 기대한다는 의미로 ACK비트를 1로, acknowledgement number=15001로 설정해 서버로 전송 ⇒ 이 단계가 완료되면 양방향 연결이 모두 수립

Active Open ,Passive Open

Active Open ⇒ 먼저 연결을 시도하는 쪽
Passive Open ⇒ Active Open을 받아 이후에 연경르 요청하는 쪽

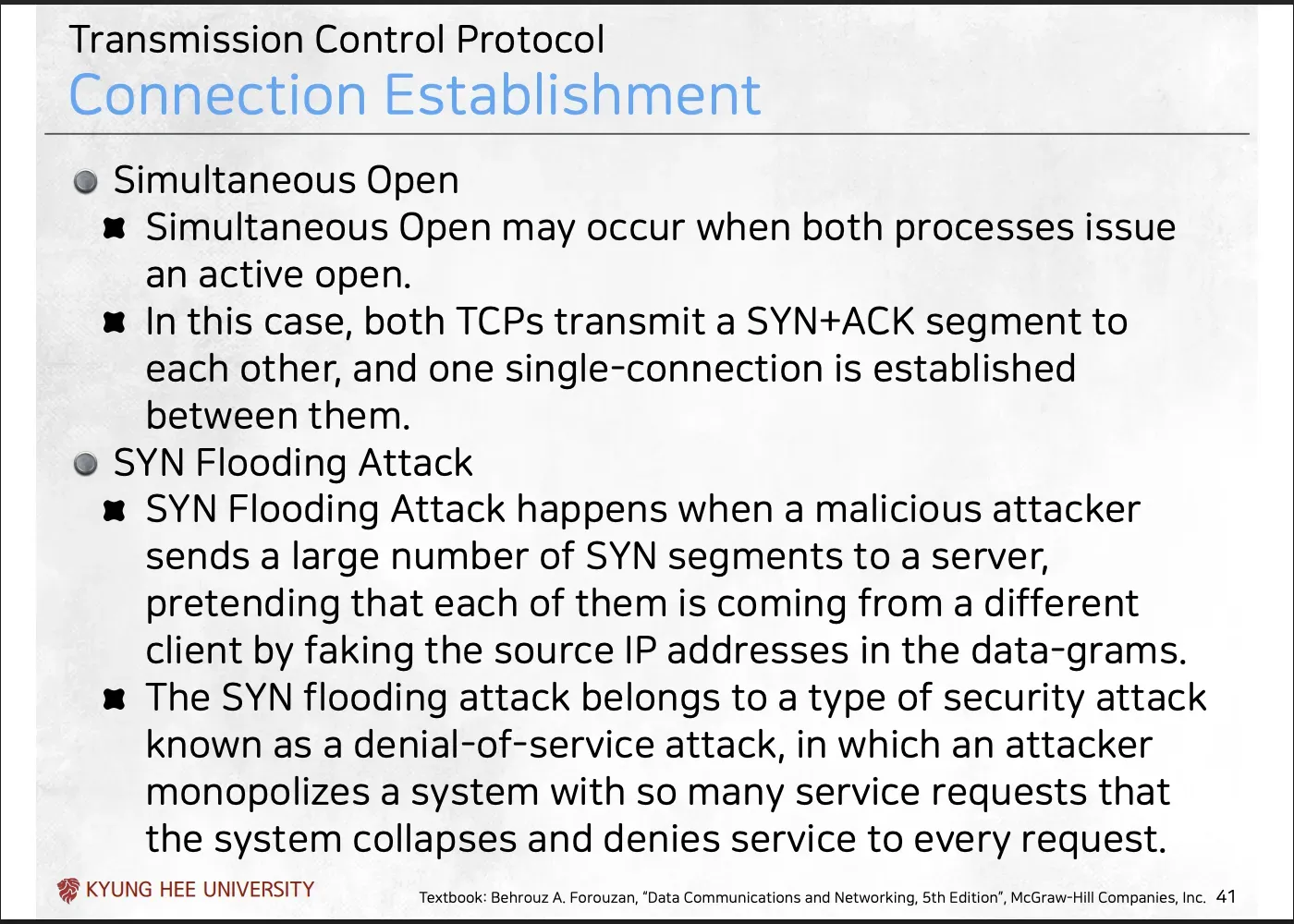

TCP 연결 수립과 관련된 보안 이슈, 엣지케이스

동시 연결(Simultaneous Open) → 엣지케이스

드문 경우지만, 두 프로세스가 모두 능동적 연결(active open)하는 경우가 있음
이 경우 양쪽 모두 서로에게 SYN+ACK를 전송하며, 결국 하나의 정상적인 양방향 연결이 수립

SYN Flooding Attack

3-Way Handshake 과정의 허점을 이용한 것이 SYN Flooding
공격 원리
1. 공격자가 1단계인 SYN 패킷을 대량으로 서버에 전송
2. 이때 출발지 IP(Source IP)를 위조해 전송
3. 서버는 위조된 IP로부터 대랭의 SYN 요청을 받고 2단계인 SYN+ACK를 위조된 IP로 전송
  - 이때 서버와 위조된 IP로 단방향 연결이 수립
  - 서버는 3단계 ACK가 오기를 기다리며 Half-Open 상태로 메모리(자원)를 할당
4. 위조된 IP에서 3단계 ACK가 돌아오지 않으므로 서버 자원은 금방 고갈되어 DoS상태에 빠짐
방어 방법

TCP의 데이터 전송

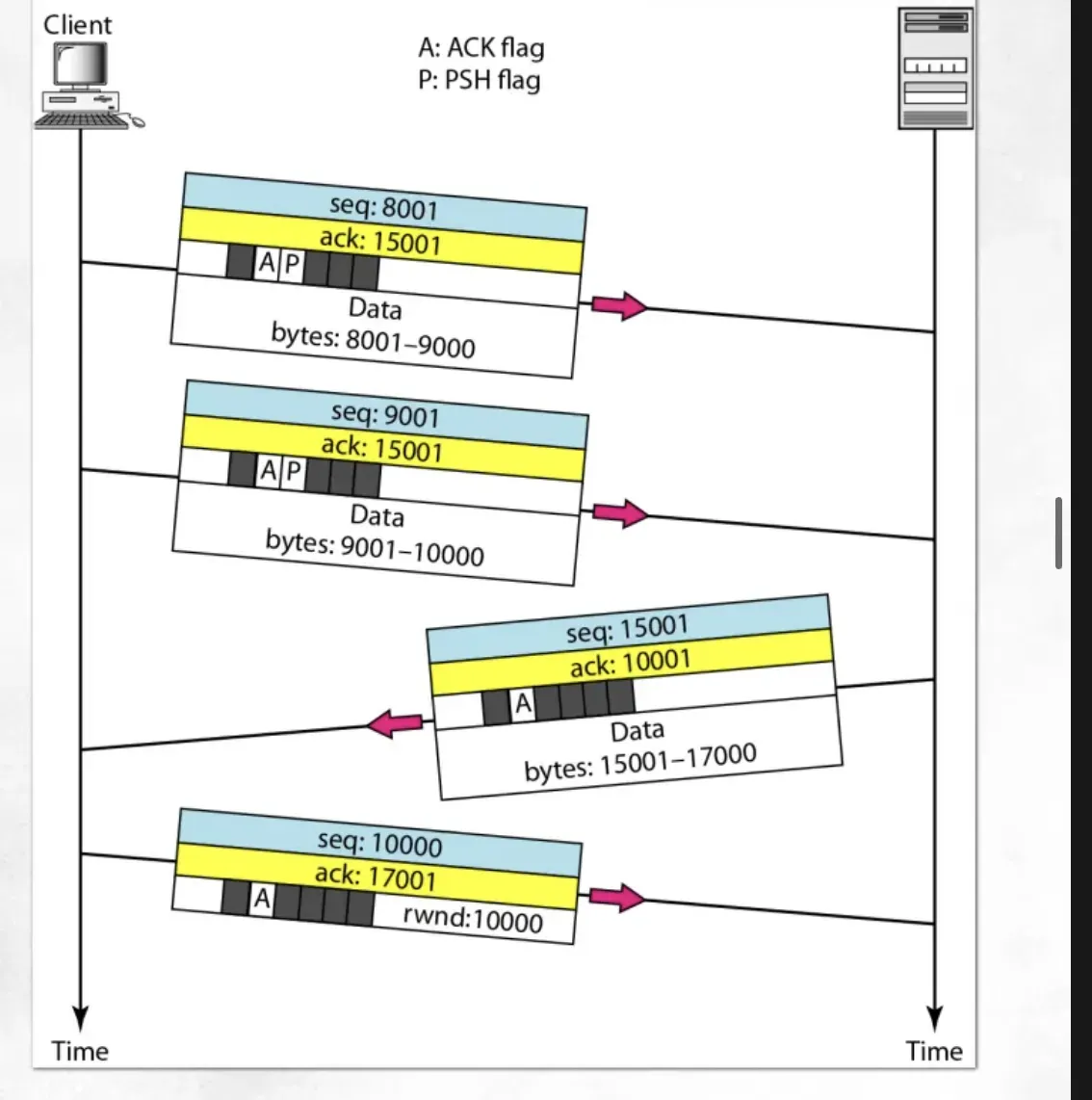

TCP 데이터 전송 과정

연결이 수립된 이후, 데이터를 어떻게 주고 받는지 보여줌

1단계 ⇒ Client → Server (Pushing Data)
- 클라이언트가 seq=8001부터, bytes=8001~9000 (총 1000바이트)의 데이터를 전송
- 이때 PSH플래그(P)가 1로 설정
- 이전에 서버로부터 받은 데이터(seq=15000)에 대한 응답(ACK)으로 ack=15001을 함께 보냄 → piggybacking
2단계 ⇒ Client → Server (Pushign Data)
- 클라이언트가 이어서 seq=9001부터 bytes-9001~10000(총 1000바이트)의 데이터를 보냄
- 응답할 것이 없다면 ack=15001을 유지
3단계 ⇒ Server → Client (ACK) + Data
- 서버가 클라이언트로부터 총 2000바이트(8001~10000)을 받은 상태
- 이제 1001번을 기대한다는 의미로 ack=10001을 보냄
- 서버가 보낸 ack = 10001은 클라이언트가 보낸 10000번까지의 데이터를 모두 잘 받았다는 누적 응답(Cumulative ACK)
- 이때 ACK와 Data는 함께 보내짐 ⇒ Piggybacking
5단계 ⇒ Client → Server(ACK)
- 클라이언트가 서버의 2000바이트를 잘 받고 이대 17001번을 기대한다는 의미로 ack=17001로 응답

Piggybacking

데이터를 보낼 때 이전에 상대방에게서 받은 데이터에 대한 응답(ACK)을 별도 패킷으로 보내지 않고, 내가 보낼 데이터에 입혀서 함께 보내는 방식
이는 네트워크 효율성을 높여주는 방식
- 내 데이터를 보내면서 상대에 대한 응답을 붙여넣는다고 비유 → 내 데이터(돼지) + 상대 대한 응답(돼지꼬리) → Piggybacking

ACK 타이밍

→ 배운거 아님

클라이언트가 데이터를 언제까지 보내는지 알 수 있는 방법
- 3-way handshake과정에서 서버의 윈도우 크기를 클라이언트에게 알림, 클라이언트는 이걸 초과하지 않게 응답을 보냄
서버는 언제 ACK를 보내는가
- 서버는 데이터를 받으면 바로 ACK를 보내지 않고 짧은 시간을 대기
  - 매번 보내면 네트워크 대역 낭비가 심함, Delayed ACK 방식
- 이 시간 동안 추가 데이터가 도착하면 이것까지 누적한 후 마지막 데이터에 대한 ACK하나만 보냄
패킷이 유실되면
- 클라이언트는 데이터 보내고 재전송 타이머를 작동하고 이 시간 안에 ACK가 안오면 재전송
  - 추가 데이터 보낼 때 마다 리셋됨

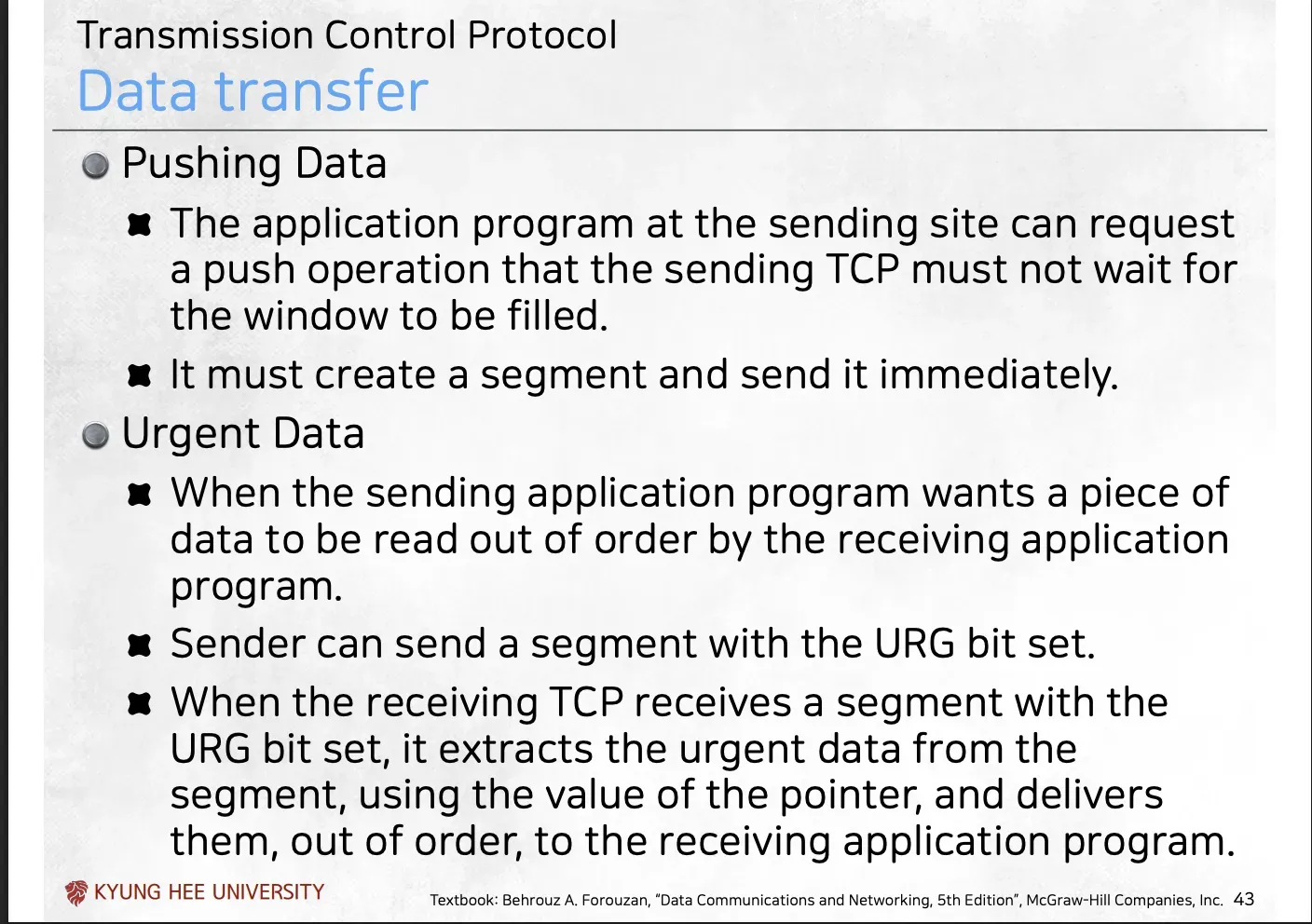

TCP 데이터 전송

데이터 밀어 넣기(Pushing data)

송신 측의 애플리케이션은 윈도우가 채워질 때(=버퍼가 어느정도 찰 때) 또는 특정 시간이 지나면 한번에 보냄
그러나 데이터를 지금 당장 보내야 한다고 하는 경우가 있음
- 이때 PSH 플래그를 1로 설정하면, TCP는 버퍼가 다 찰 때까지 기다리지 않고 세그먼트는 즉시 네트워크로 전송됨

긴급 데이터(Urgent Data)

특정 데이터 스트립 중에서 급한 데이터를 먼저 처리하라 알리는 기술
송신자는 URG비트가 설정된 세그먼트 전송 가능
TCP 수신자가 URG비트가 설정된 세그먼트를 받으면, 포인터 값을 사용해 세그먼트에서 긴급 데이터를 추출하고, 순서와 무관하게 수신 애플리케이션으로 전달

TCP 연결 해제

기본적으로 4-way handshake의 네 단계를 거침
진행 단계 (4-Way):
1. [Client → Server] FIN: 클라이언트가 “나는 더 이상 보낼 데이터가 없어”라고 FIN을 보냄
2. [Server → Client] ACK: 서버는 “알았어. 너의 FIN 요청 잘 받았어”라는 확인(ACK)을 즉시 보냄
  - 이때 서버는 보낼 데이터가 남은 경우 곧장 자신의 FIN요청을 보내지 않음 → 그럼 Client → Server 방향의 연결만 끊어진 상황 [… Half-Close 상태 …]
  - 클라이언트 → 서버 방향은 닫혔지만, 서버 → 클라이언트 방향은 열려 있음
  - 서버는 이 열린 연결을 통해 남은 데이터(회색 박스)를 마저 클라이언트에게 전송
3. [Server → Client] FIN: 서버가 자신의 데이터를 모두 보낸 후, “나도 이제 보낼 거 다 끝났어”라는 FIN을 보냄
4. [Client → Server] ACK: 클라이언트가 서버의 FIN을 받고, “알겠어”라는 마지막 ACK를 보내면서 연결이 완전히 종료

경우에 따른 연결 종료 과정

서버가 FIN요청을 받을 때 마침 남은 보낼 데이터가 없는 경우
- 2단계와 3단계의 ACK, FIN을 함께 전송 → 4-way handshake이지만 실제로는 패킷 3개만 전송
서버가 FIN요청을 받을 때 남은 보낼 데이터가 있는 경우
- 그 경우 2단계(ACK)로 Client→Server 연결을 끊고, 대기
- 이때 Server → Client는 연결이 유지, 이 연결로 남은 데이터를 전송
- 이후 서버는 FIN요청을 Client로 전송

TCP의 흐름 제어

흐름 제어(Flow Control)

송신 측이 수신 측의 처리 속도보다 빠르게 데이터를 보내서 수신 측의 버퍼가 넘치는 것을 방지 ⇒ 핵심은 수신 측이 자신이 현재 받을 수 있는 용량을 송신 측에 계속 알려주는 것
흐름제어와 관련해 rwnd, swnd가 있음
1. rwnd(Receive Window)
  - 수신 측(서버)이 가진 수신 버퍼의 남은 빈 공간 크기
  - 서버는 데이터를 받을 때 마다 이 rwnd값을 계산해 ACK패킷에 실어 클라이언트로 전송
2. swnd(Send Window)
  - 송신 측(클라이언트)이 ACK응답을 기다리지 않고 한 번에 보낼 수 있는 데이터의 최대 크기
  - 이 swnd는 서버가 알려준 rwnd값과 동일하게 설정

흐름제어 다이어그램 예시

Client → Server ⇒ SYN (연결 요청)
Server → Client ⇒ SYN + ACK(연결 요청 수락 및 연결 요청)
- 이때 Server의 rwnd도 같이 보냄 (ex. 800)
Client → Server ⇒ ACK(연결 요청 수락)
- 이때 Client의 rwnd도 같이 보냄 (ex. 2000)
Client → Server ⇒ 데이터 전송
- 클라이언트가 101~300 바이트 넘버의 200바이트를 보냄
Server → Client ⇒ 데이터 송신 확인(ACK)
- 이때 ack number = 301(기대하는 바이트넘버)와 남은 rwnd인 800-200=600
서버는 ACK=301를 받고 서버의 rwnd가 600으로 줄어든 것을 확인
- 자신의 swnd도 600으로 갱신 → 이때 200을 뒤에서 줄이는게 아니라 앞에서 200만큼 줄임 → why? 다음에 기대하는건 301이니깐, 그냥 그걸 기준으로 한 것
여기서 100바이트만큼 소비됨(애플리케이션에 의해) → rwnd에 +100
Client → Server ⇒ 데이터 전송
- 301~600까지 300바이트를 전송
Server → Client ⇒ ACK
- 데이터 송신 ACK(ack=601)와 함께 rwnd 800 - 200 + 100 - 300 = 400
Client는 400으로 설정
이런게 반복되다 애플리케이션이 데이터를 소비하지 않아 rwnd가 0이 되면 수신 중단
- Server → Client로 rwnd가 0이라는 정보를 전송

일반적인 동작

지연된 ACK(Delayed ACK)

TCP는 데이터를 받을 때 마다 즉시 ACK를 보내는 것이 아님
- ACK를 보내기 전에 짧은 시간(ex. 500ms) 동안 일부러 기다림 ⇒ 지연된 ACK를 통해 아래 장점을 얻을 수 있음
- 기다리는 동안 상대방에게 보낼 데이터가 생긴다면 ACK와 데이터를 함께 보내는 “Piggybacking”이 가능
- 매번 ACK를 보내지 않아 네트워크 효율성도 높임
지연된 ACK의 단점
- ACK를 기다리는 시간 때문에 단위 시간 안에 많은 데이터를 빠르게 주고받기 어려울 수 있음
즉각적 ACK의 장단점
- 장점: ACK를 바로 보내면 버퍼 상태에 대한 피드백이 빨라져 전송 속도가 올라갈 수 있음
- 단점: ACK패킷이 너무 많아져 데이터를 받는 쪽과 보내는 쪽 모두에게 부담이 될 수 있음

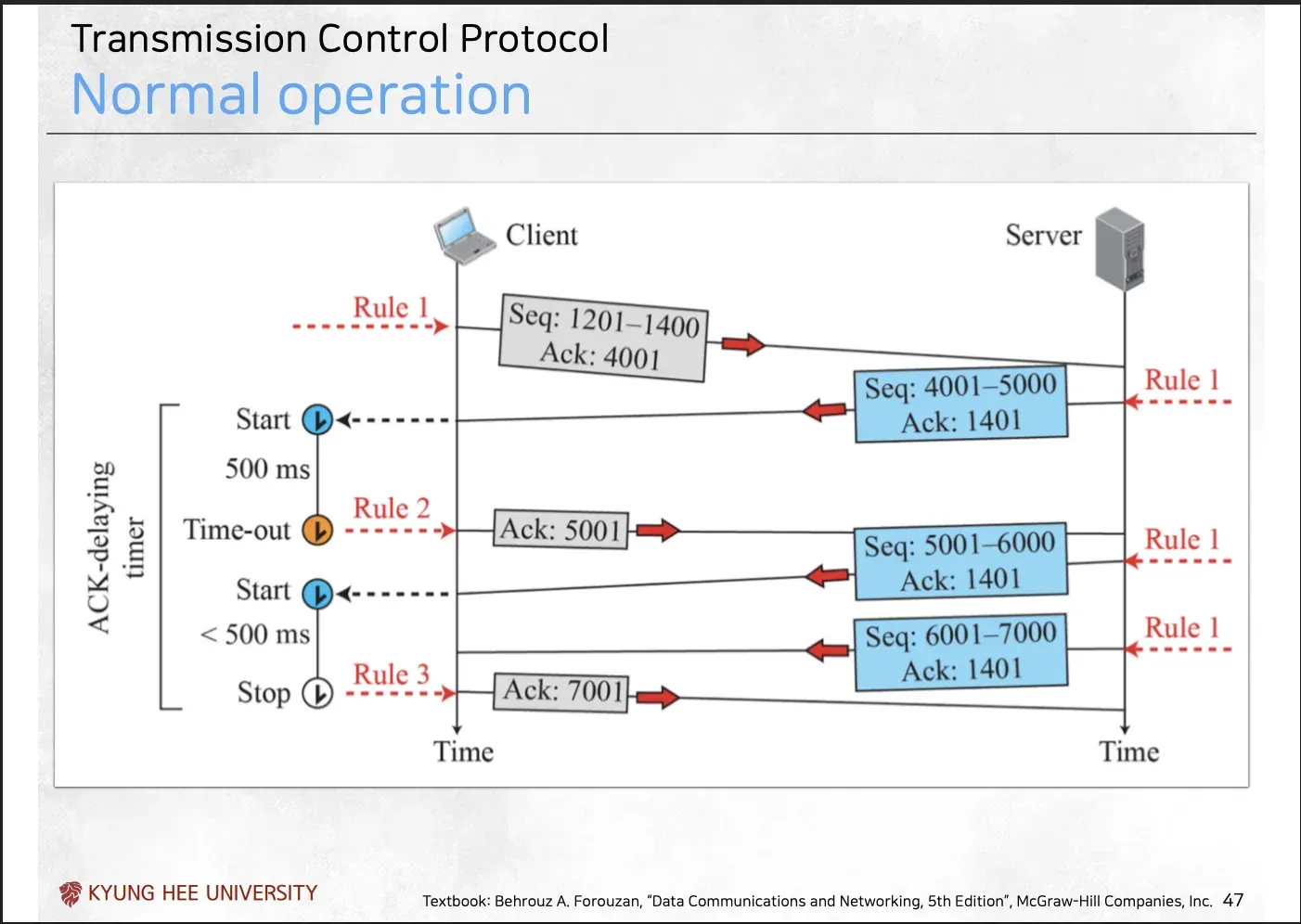

ACK-delaying timer와 세가지 규칙

ACK를 보내기 전까지 기다리는 시간을 재는 것이 ACK-delaying timer

Rule 1 → 서버의 piggybacking
- 서버가 클라이어늩의 데이터를 받고, ACK를 바로 보내지 않고 기다리다가 자신의 데이터를 보낼 때 함께 보냄
- 가장 효율적인 시나리온
Rule 2 → 클라이언트가 타이머 만료로 인해 순수한 ACK만 전송
- 클라이언트가 서버의 데이터를 받고, ACK-delaying 타이머가 시작
- 클라이언트는 이 시간 만큼을 기다렸지만, 그 안에 서버로 보낼 데이터가 생기지 않고 타이머가 만료
- 클라이언트는 더 이상 기다릴 수 없어, ACK만을 담은 순수 ACK패킷을 보냄
Rule 3 → 타이머 만료 전 Piggybacking 성공
- 클라이언트가 서버의 다음 데이터를 받음, ACK 지연 타이머가 다시 시작
- ACK지연 타이머가 끝나기 전에 클라이언트에게 서버의 데이터가 다시 옴
- 이때 즉시 스탑하고 누적된 ACK를 서버로 전송

패킷(세그먼트)을 유실한 경우

ACK 손실 시나리오

데이터 전송: 클라이언트가 데이터 세그먼트를 서버로 연속으로 전송
- 이때 클라이언트는 첫 번째 패킷을 보낸 직후 RTO(Retransmission Timout, 재전송 시간 초과) 타이머를 시작
서버에서 데이터에 대한 누적 ACK(701)을 클라이언트에게 전송
- 이 패킷이 유실
클라이언트의 RTO가 끝날 때 까지 서버의 ACK가 오지 않음
- 패킷 유실로 판단
701~800 패킷을 다시 전송
이후 미리 보냈던 801~900까지 누적된 ACK(901)이 도착 → ACK로 받아들이고 재전송 하지 않음

TCP의 혼잡제어(Congestion Control)

혼잡 제어(Conjestion Control)

네트워크가 처리할 수 있는 용량을 초과하는 데이터가 전송되어 발생하는 네트워크 혼잡을 방지하고 관리하기 위한 메커니즘

Slow Start, exponential increase

연결이 막 시작 되었을 때 네트워크가 얼마나 감당하는지 알지 못해 지수적으로 보내는 양을 늘리게 함
1RTT(왕복시간)마다 cwnd(한번에 보내는 양)을 2배씩 늘림

Conjestion Avoidance, additive increase

초기 Slow start도 cwnd가 특정 임계값이 도달한 이후, 네트워크 혼잡을 피하면서 조심스럽게 속도를 올리기 위한 단계
cwnd를 1RTT 마다 1MSS(1세그먼트씩)만 늘림 → additive increate(1씩 더하면서 증가)

TCP성능이 들쭉날쭉한 이유

Taho TCP

Slow Start와 Conjestion Avoinace를 혼합한 TCP혼잡제어 알고리즘

위 다이어그램 해설

다이어그램 요소
- X축, RTT(Round Trip Time, 데이터를 보냈다가 ACK를 받을 때 까지 시간)
- Y축(cwnd), 송신 측이 ACK없이 한 번에 보낼 수 있는 데이터 양 → 곧 전송 속도
- ssthresh → TCP에서 cwnd가 커질 수 있는 임계점
Time-Out과 3dupACKs
1. Time-out → 다이어그램의 RTT4
  - RTO타이머가 만료되어 ACK가 시간 내에 들어오지 않음
  - 이건 심각한 혼잡으로 간주되어 → cwnd를 1로 바꿈, 다시 Slow Start를 시작
2. 3dupACKs → 다이어그램의 RTT12
  - 3개의 ACK가 중복 → 패킷 하나가 유실된 것 ⇒ 가벼운 혼잡 상황으로 간주
  - ssthresh를 현재 cwnd의 절반으로 설정
  - Taho는 cwnd를 1로 바꾸고 Slow Start를 시작

Reno TCP

1990년에 Tahoe를 개선하여 개발
Tahoe와의 차이점
- Fast Recovery 추가: 3개의 중복 ACK(3dupACKs) 수신 시 cwnd를 1로 줄이지 않고 절반으로만 감소시킨 후 congestion avoidance 단계로 진입

TCP 성능이 둘쭉날쭉한 이유

TCP는 연결 시작 시(최초 연결 시) 네트워크 상태를 모르기 때문에 무조건 느리게 시작 ⇒ Slow Start
- 이런 이유로 TCP가 제 속도가 올라올 때 까지 필요한 데이터를 미리 받아서 사용자가 체감하는 끊김을 숨기는 전략 ⇒ 버퍼링이 사용
TCP는 안정적으로 작동하다가도 네트워크 혼잡(패킷 유실)이 감지되면 속도를 일부러 떨어뜨림
- 이게 Time-out, 3dupACKs이벤트

목차

1. Transport 계층의 이해

2. 연결 방식의 분류

3. User Datagram Protocol (UDP)

4. Transmission Control Protocol (TCP)

5. TCP 연결 관리

6. TCP 흐름 제어 및 오류 제어

7. TCP 혼잡 제어

Transport Layer(Layer 4, 전송층)

계층의 전송 범위

데이터 링크 층

네트워크 층

전송 층(Transport Layer, L4)

4계층의 두 가지 주요 프로토콜

1. UDP(User Datagram Protocol)

2. TCP(Transmission Control Protocol)

클라이언트/서버 패러다임

클라이언트/서버 패러다임

프로세스-to-프로세스 통신

Addressing

Layer 4의 주소 지정

DayTiem 서비스 예시

IP주소와 포트넘버 비교

접속에 필요한 네 가지 정보(4-튜플)

Socket Address

Socket Address

→ 소켓 프로그래밍

Multiplexing and Demultiplexing

Multiplexing(MUX, 다중화)

Demultiplexing(DEMUX, 역다중화)

Connection

Layer 4의 두 가지 서비스 스타일

Connectionless Service(비연결형 서비스)

Connection-Oriented Service(연결 지향형 서비스)

→ UDP도 중요한 이유

Reliable, Unreliable

Reliable Service

Unreliable Service

2계층에서 에러, 흐름 제어를 하고 4계층에서 또 하는 이유

Error Control

1. 2계층 에러 제어의 한계: Hop-to-Hop

2. 3계층(라우터)의 문제: 패킷은 버려질 수 있다

3. 4계층 에러 제어의 필요성: End-to-End

전송층의 주요 프로토콜

전송 계층 주요 프로토콜

User Datagram Protocol (UDP)

UDP의 개념

UDP 개념

기능이 없는데 UDP를 쓰는 이유

UDP가 적합한 사례

UDP와 함께 사용되는 Well-known ports

Frame Format

4가지 필수 필드

UDP의 동작

1. Connetionless Service

2. Flow and Error Control (No Control)

3. Encapsulation and Decapsulation

UDP의 Queuing(큐잉)

UDP 클라이언트 측면의 큐의 동작

UDP 서버 측면의 큐의 동작

UDP의 애플리케이션

UDP를 사용하는 애플리케이션

기타

zero-copy와 포인터

TCP가 UDP보다 빨랐던 이유

Tranmission Control Protocol(TCP)

TCP의 개념

TCP 기반 서비스

TCP의 Stream Delivery Service

TCP 수신, 송신 버퍼

TCP의 송수신 버퍼

버퍼와 흐름제어 횟수

세그먼트

세그먼트

Full Duplex Service

TCP와 전이중 서비스

피기배킹(Piggybacking)

Connection-Oriented Services

Reliable Service

Byte Numbers
