Notion 원본 페이지의 강의 슬라이드와 설명을 바탕으로 정리한 노트입니다.

---

프로토콜의 위치

프로토콜의 위치 ⇒ 커널 vs Application

1. 과거 ⇒ 커널
   • 전통적 인터넷 프로토콜은 OS내부 커널에 위치
   • 장점
     • 커널에서 직접 작동하므로 데이터 전송률(datarate)과 메모리 관리 측면에서 성능이 뛰어남
   • 단점
     • 커널의 일부이므로 수정, 새로운 기능 추가가 어려움
     • 개발 및 발전에 커뮤니티가 기여하기 힘들어 유연성이 낮음
2. 현재 ⇒ 애플리케이션
   • 현대의 통신 프로토콜들은 OS의 상위 애플리케이션 계층에서 주로 제공
   • OS에 직접 설치되거나, 특정 프로그래밍 언어의 라이브러리 형태로 배포
   • 장점
     • 애플리케이션의 일부처럼 다룰 수 있어 개발 및 수정에 매우 용이
     • 오픈소스로 제공되는 경우가 많아 코드를 읽고 수정하며 커뮤니티를 통한 빠른 발전 가능
   • 단점
     • 커널 레벨이 아닌 애플리케이션 레벨 동장이라 상대적으로 성능(속도) 저하 발생 가능 ⇒ 프로토콜의 위치에 따라 성능과 개발 용이성, 유연성에서 Trade-Off를 가짐

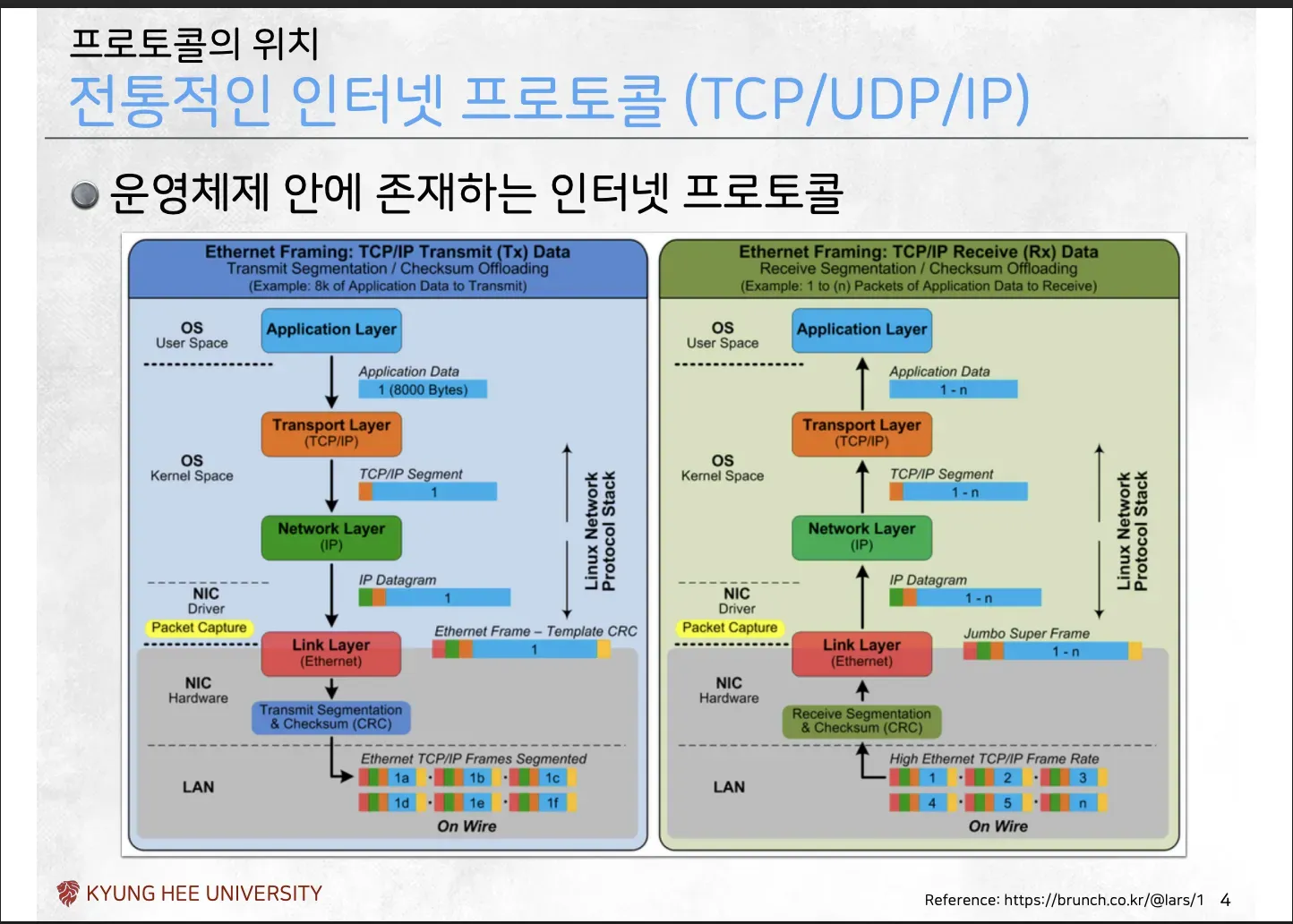

전통적 인터넷 프로토콜

→ 위는 전통적 인터넷 프로토콜의 Tx, Rx ⇒ 데이터 송수신 절차를 나타내는 다이어그램

- **유저 공간 (User Space):** 애플리케이션이 전송할 데이터(예: 8000 바이트)를 생성
- **커널 공간 (Kernel Space):** 데이터가 커널로 전달되면, **전송 계층(TCP)**에서 이를 'TCP/IP 세그먼트'로 만듬
- 네트워크 계층(IP)에서 'IP 데이터그램'으로 캡슐화
- 링크 계층(Ethernet)에서 '이더넷 프레임'으로 만듬
- **NIC 하드웨어**
	- 프레임은 NIC(네트워크 카드)로 전달되며, 하드웨어는 데이터를 여러 개의 작은 프레임으로 분할(Segmentation)하고 CRC(체크섬)를 계산하여(Offloading) 네트워크(LAN) 상으로 전송
⇒ L3, L4 작업은 커널 스페이스에서 동작

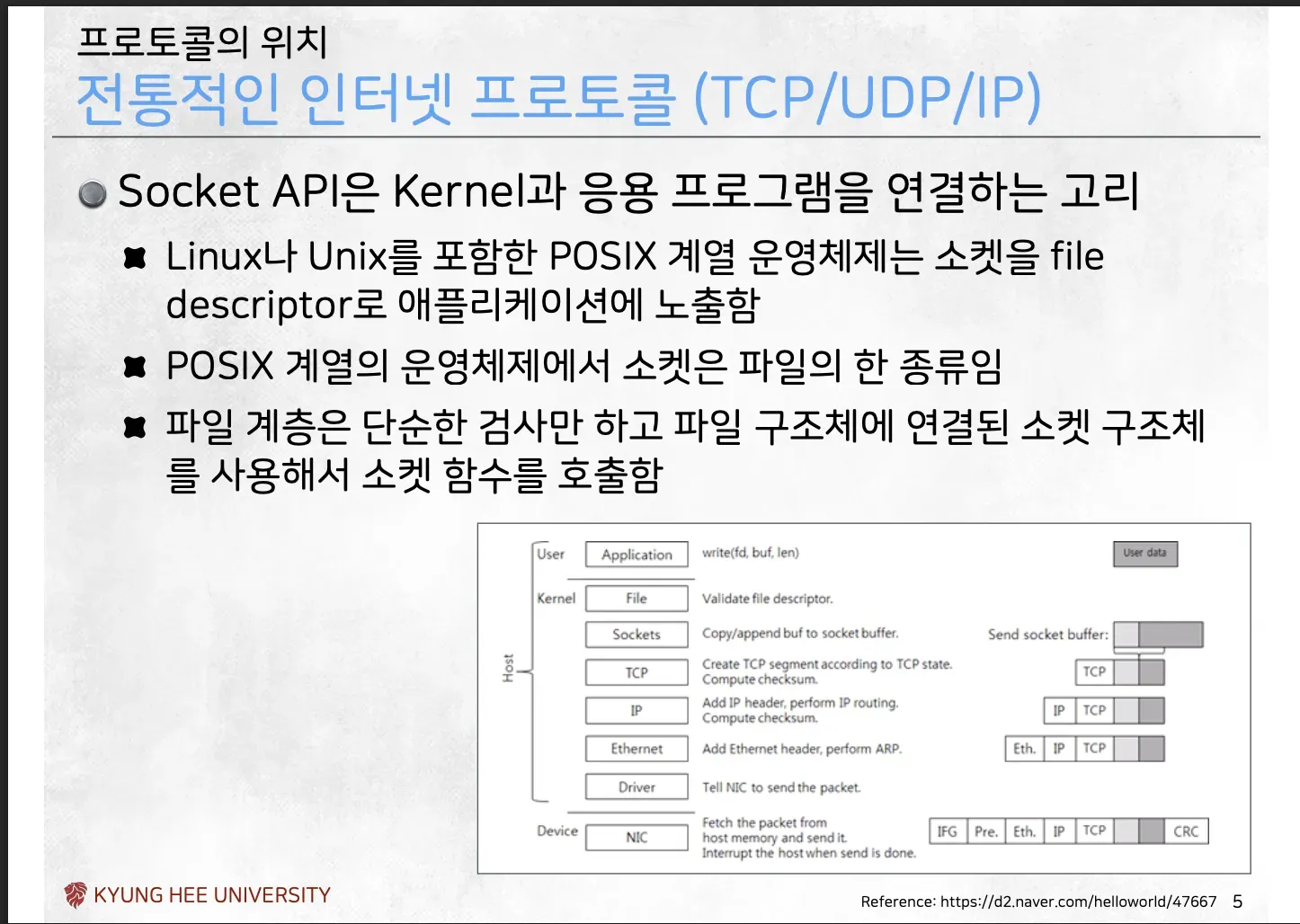

Socket API

• 커널 공간의 프로토콜 스택과 유저 공간의 애플리케이션이 통신하기 위해 사용하는 API

• POSIX계열 OS(Linux, Unix)는 소켓을 file descriptor로 노출 ⇒ POSIX계열 OS에서 소켓은 파일의 한 종류

• 파일 계층은 단순한 검사만 하고 파일 구조체에 연결된 소켓 구조체를 사용해 소켓 함수 호출 → descriptor 식별자로 파일 읽고 쓰기로 소켓 통신

⇒ 현대적인 애프로토콜은 커널이 아닌 애플리케이션 계층에 존재 → QUIC같은 프로토콜도 애플리케이션 계층에 존재

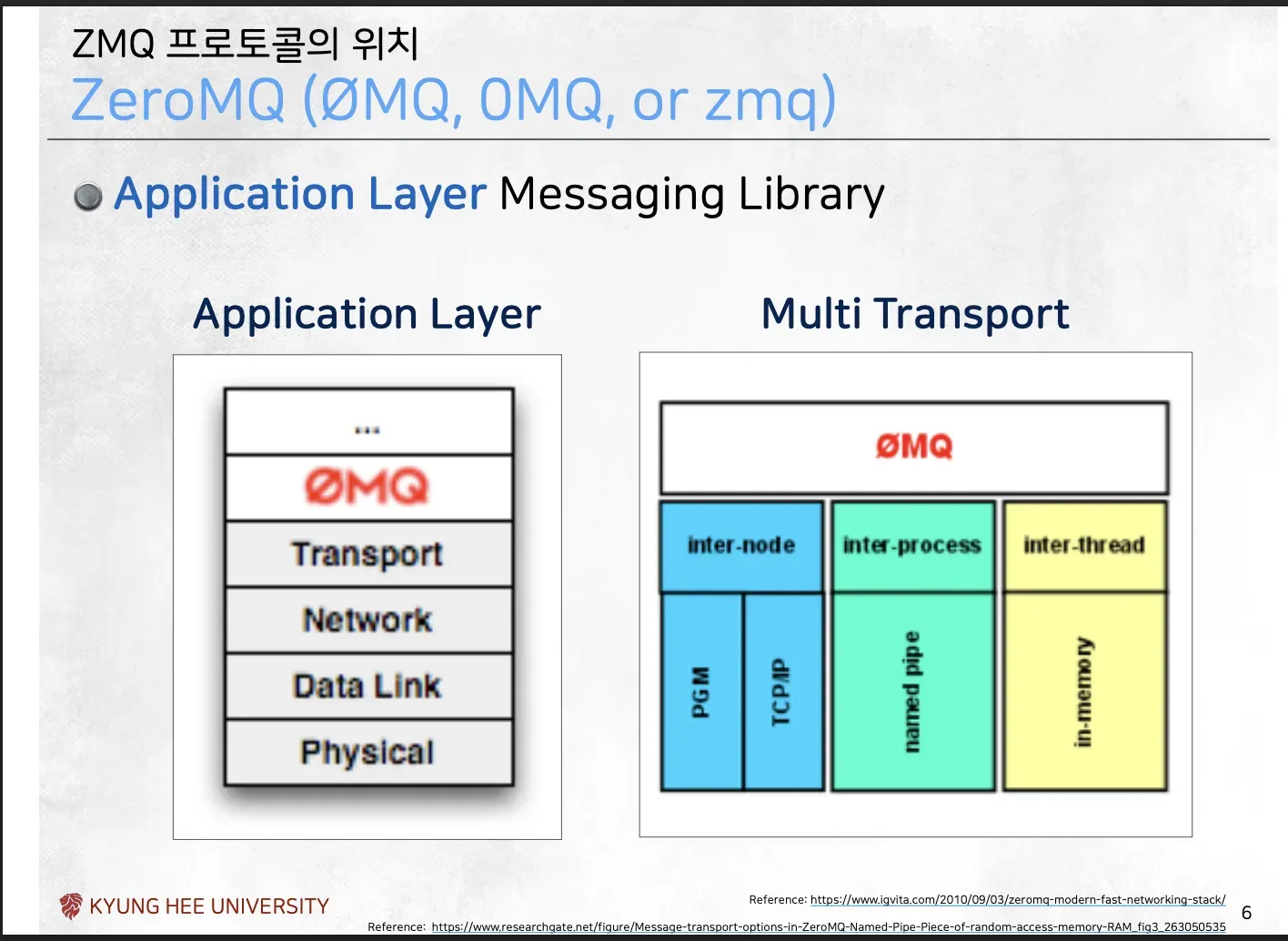

ZMQ 프로토콜의 위치

ZeroMQ의 위치

• zmq도 전통적인 TCP/IP스택의 최상단 애플리케이션 계층에서 존재 → 커널이 아닌 애플리케이션(유저 레벨)에서 실행

  • zmq는 유저 레벨(애플리케이션 레벨)에서 동작하는 메시징 라이브러리

전통적 TCP통신과의 차이

• 전통적인 TCP통신은 단순한 줄(연결)을 만드는 것
  • 그러나 실제 애플리케이션에서는 멀티 스레드 처리, 여러 커넥션 등의 처리가 복잡
• ZMQ는 이런 복잡한 네트워크 통신(ex. 멀티스레드 TCP)을 개발자가 구현할 필요 없이 알아서 처리하니 이를 사용하라는 고수준 API를 제공
• 개발자는 ZMQ 라이브러리로 코드를 작성하면, ZMQ가 그 하부 통신 매커니즘을 알아서 처리

Multi Transport

→ 오른쪽 그림

• ZMQ는 다양한 전송 방식을 추상화

1. inter-node(노드 간): 다른 컴퓨터와의 통신
   • 이떄는 TCP/IP나 PGM을 사용
2. Inter-process(프로세스 간): 같은 컴퓨터 내의 다른 프로세스와 통신
   • 이때는 Named Pipe를 사용
3. Inter-Thread(스레드 간): 같은 프로세스 내의 스레드끼리 통신
   • 인메모리 방식 사용 ⇒ 개발자가 ZMQ소켓을 사용하면, ZMQ가 상황에 맞게 최적의 하부 전송 방식(TCP, PIPE, Memory)을 선택

ZMQ 소개

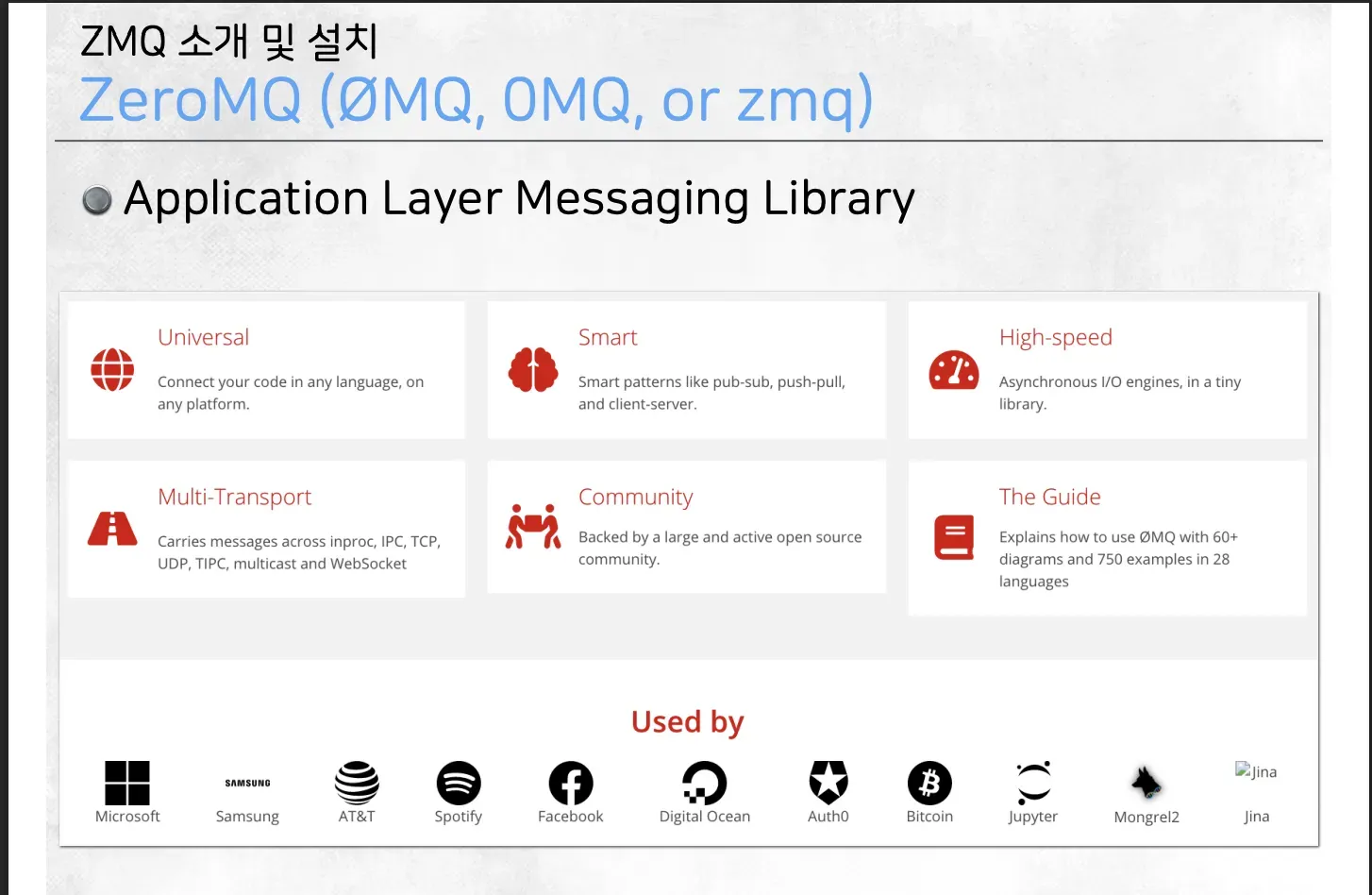

ZMQ

• 애플리케이션 계층 메시징 라이브러리
• 오픈소스 범용 메시징 라이브러리

왜 ZMQ인가

→ 이 항목에 대한 설명

• ZeroMQ는 임베디드 네트워킹 라이브러리처럼 보이지만 동시성(concurrency) 프레임워크처럼 작동
• 이것은 인-프로세스, 인터-프로세스, TCP 및 멀티캐스트와 같은 다양한 전송 수단을 통해 아토믹(원자적) 메시지를 전달하는 소켓을 제공
• 사용자(개발자)는 fan-out, pub-sub, 작업 분배, request-reply와 같은 패턴으로 소켓을 N-to-N (다대다)으로 연결 가능
• 클러스터형 제품을 위한 기반(fabric)이 될 만큼 고성능
• 이것의 비동기 I/O 모델은 비동기 메시지 처리 작업으로 구축된 확장 가능한 멀티코어 애플리케이션을 제공
• 수많은 언어 API를 가지고 있으며 대부분의 운영체제에서 실행

ZMQ의 특성

ZeroMQ가 애플리케이션 계층 라이브러리로서 가지는 특징

1. 범용
   • 다양한 언어, 플랫폼 지원
2. Multi-Transport
   • 네트워크를 통한 통신(TCP, UDP), 같은 장비 내 프로세스 간 통신(IPC), 혹은 프로세스 내 스레드 간 통신(inproc) 등 다양한 전송 방식을 추상화하여 개발자가 동일한 API로 사용할 수 있게함
3. 고속
   • 비동기 I/O 엔진을 내장해 고속으로 동작
4. 스마트
   • 단순 1:1 통신 뿐만 아니라 pub-sub, push-pull, client-server같은 다양한 메시징 패턴을 라이브러리 차원에서 지원
5. 가이드
   • 60개 이상의 다이어그램, 28개이상 언어, 750개의 예제로 사용법 설명

사용처

• MS, 삼성, Auth0 등
• Jupyter notebook의 내부 통신에서 사용

ZMQ 설치 및 소개(선택 기준)

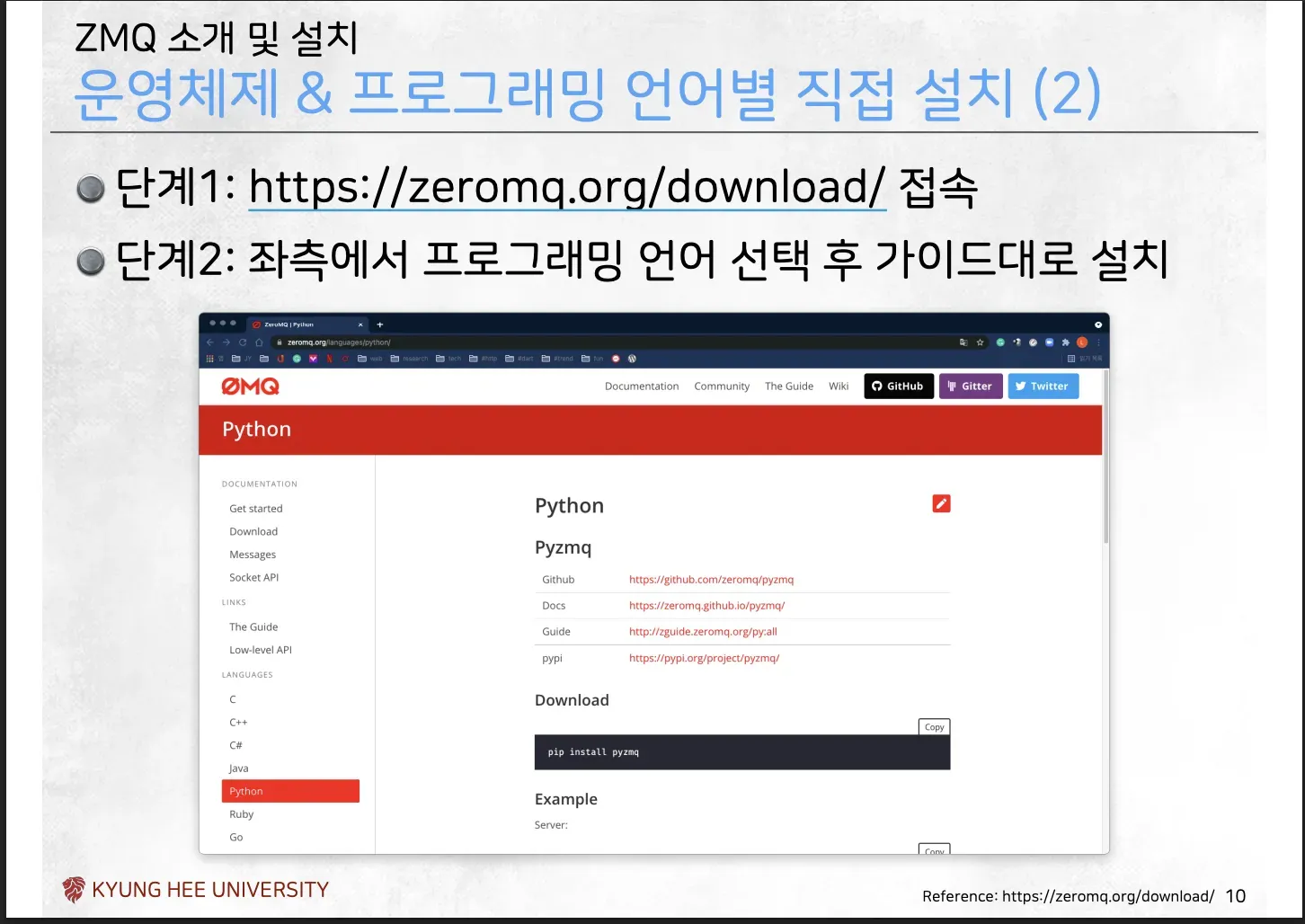

ZMQ 설치 방법

• 공식 사이트에서 각종 프로그래밍 언어 선택 시 설치 가이드 존재

ZMQ 특징과 활용

• 매우 높은 수준의 추상화를 제공해, 클라이언트도 알아서 처리
• 전통적 메시지큐(MQ)와 유사한 동작
  • 하부 동작과 무관히 메시지를 전파하는 것이 가능
  • 1:1, 1:N, N:N 모두 가능

ZMQ 구현체 성능 기준

• 오픈소스 커뮤니티에 의해 관리되어 다양한 구현체 존재
• 선택 프로세스
  1. 기능 확인 → 본인이 원하는 기능이 있는지
  2. 성능 측정 → 원하는 기능이 있다면, 어느정도의 성능인지 테스트
  3. 대안 탐색 → 기능, 성능 면에서 충족되지 않은 경우 다른 언어의 것을 가져와 바인딩도 가능
• C 기반 구현체:
  • 통상적으로는 C와 같은 대중적이고 저수준 언어가 코어 라이브러리로 존재
  • C로 작성된 비객체형 구현체는 기계어와 직접 매핑이 가능하여 성능이 매우 뛰어남
  • 대부분의 경우 C, C++, Python 3가지 버전의 구현체는 기본적으로 존재하므로 선택의 폭이 넓음

ZeroMQ의 이해

ZMQ의 연혁

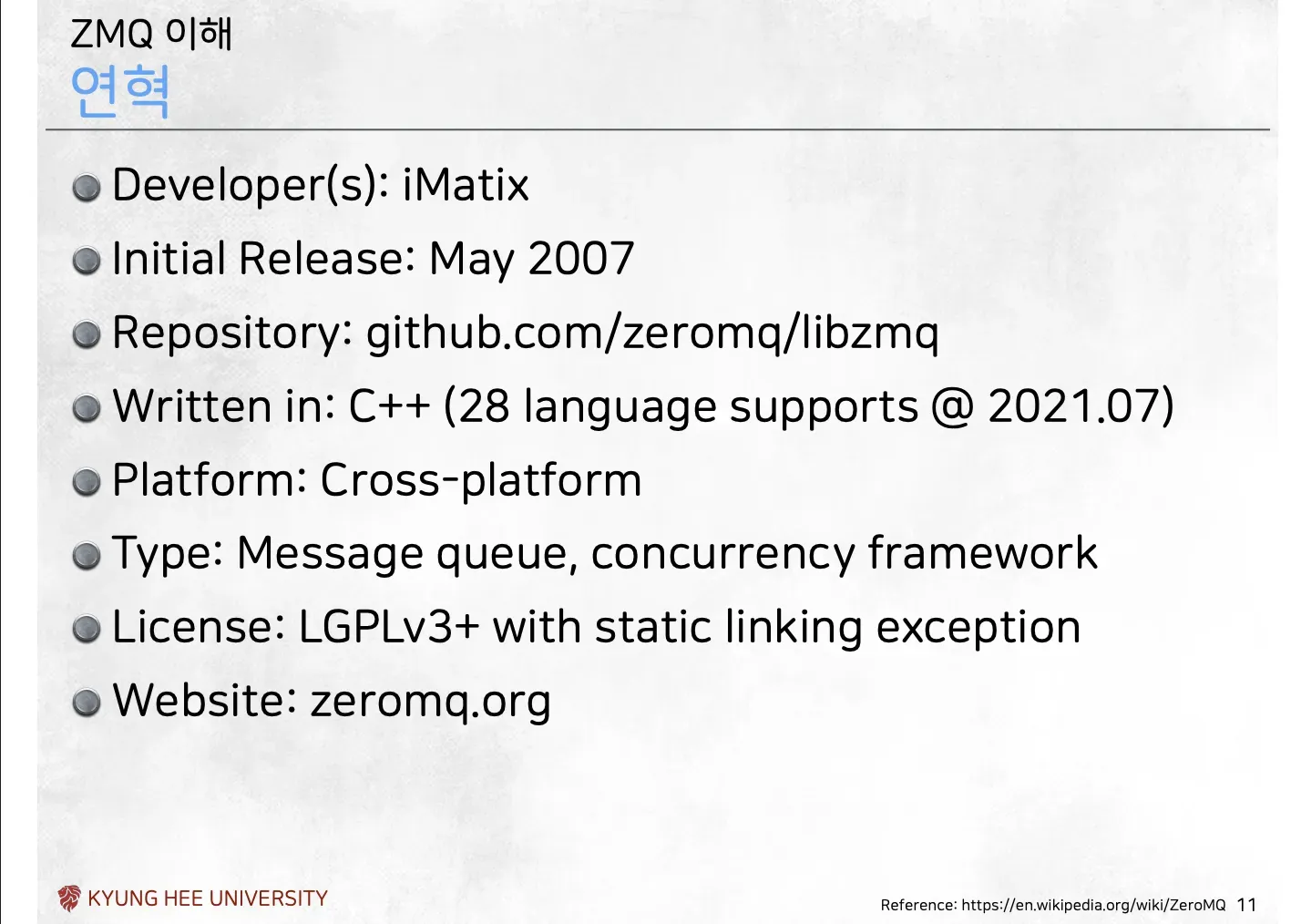

ZMQ의 연혁

• 개발 및 역사: ZMQ는 iMatix사에 의해 개발되어 2007년 5월에 처음 릴리스

• 핵심 라이브러리: 핵심 라이브러리(libzmq)는 C++로 작성

• 언어 지원: 21년도 슬라이드 기준 28개 언어, 현재는 30개 언어 지원 → 주의할 점: 다양한 언어를 지원하지만, 언어별 구현체에 따라 성능, 기능이 다를 수 있음

• 플랫폼: 크로스플랫폼(Cross-platform)을 지원하며, 대부분 주요 운영체제에서 동작 가능

• 정체성 (Type): ZMQ는 단순한 메시지 큐(MQ)가 아니라, 동시성 프레임워크(Concurrency Framework)로도 동작 → 이는 ZMQ가 복잡한 비동기 및 동시성 처리를 위한 강력한 도구임을 의미

• 라이선스

  • LGPLv3+ 라이선스를 따르지만, “정적 링크 예외(static linking exception)” 조항이 포함
  • 이는 ZMQ 라이브러리를 상용 소프트웨어에 정적으로 링크(포함)하더라도, 해당 소프트웨어의 소스 코드를 공개하지 않아도 된다는 것을 의미하여 상업적 활용에 유리

ZMQ의 특징

특징

1. Zero는 아래 네 가지가 없음을 뜻함
   • zero broker ⇒ 중앙 브로커가 없음
   • zero administartion ⇒ 중앙 브로커가 없어서 관리도 하지 않음
   • zero latency ⇒ 매우 빠름
   • zero cost ⇒ 오픈소스로, 비용지불 없음
2. 고성능 비동기 라이브러리
   • ZMQ는 고성능을 내는 비동기(asynchronous) 메시징 라이브러리
   • 분산 시스템이나 동시성(concurrent) 애플리케이션에 사용하는 것을 목표로 함, 그리고 적합함
3. 버클리 소켓 API와 유사한 API
   • 친숙한 API를 제공
4. 다양한 메시징 패턴 지원 ⇒ 요청/응답, 발행/구독 등
5. 전송 방식 추상화(multi transport) ⇒ 하부 전송 방식을 추상화하고, 다양한 방식을 지원
   • TCP/UDP, inter-process, in-process
   • 따로 지정하지 않으면 ZMQ가 해당 패턴에서 가장 일반적인 전송 방식으로 알아서 지정
6. 풍부한 문서 존재 → 다양한 다이어그램, 언어별 예시 존재

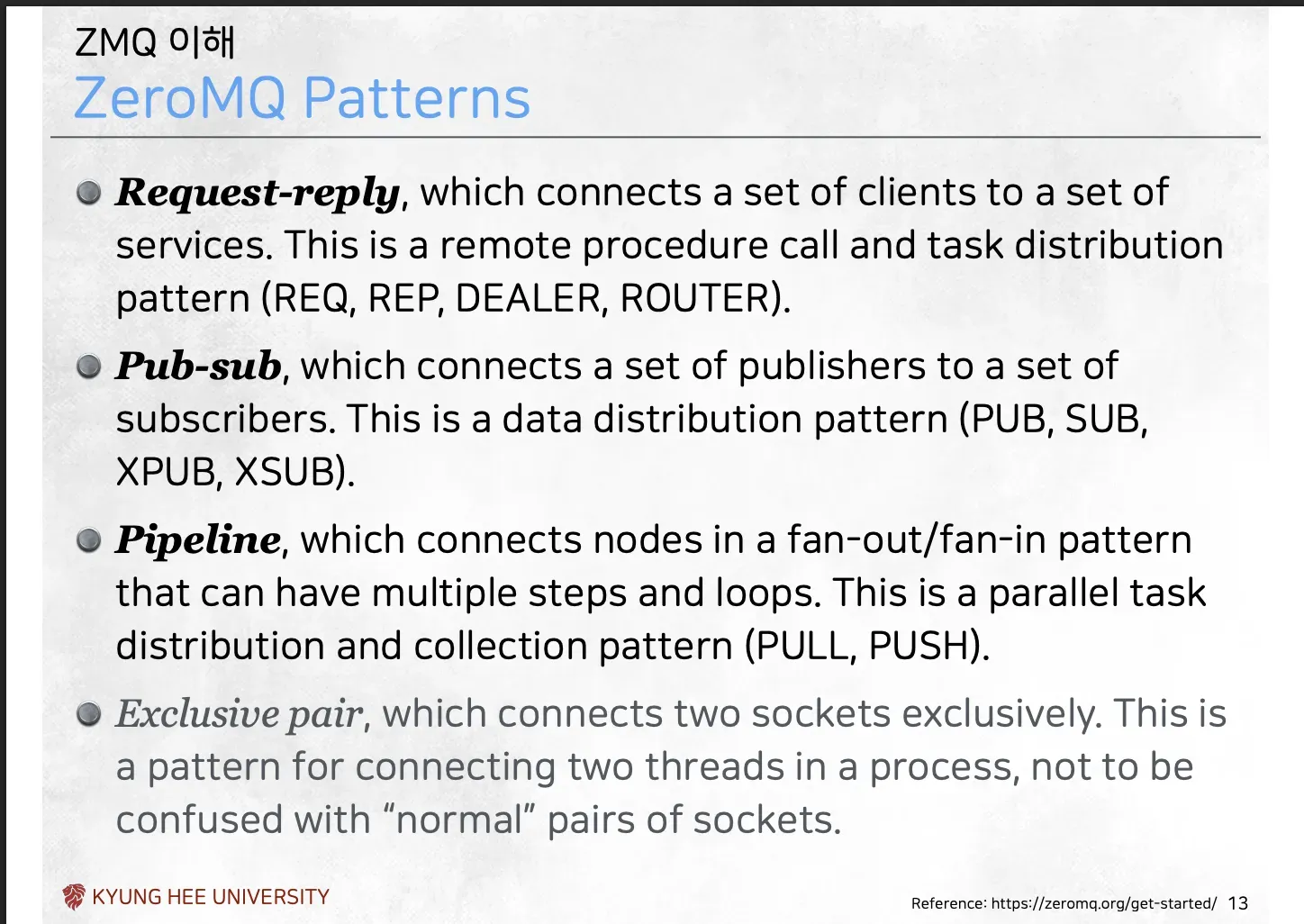

ZeroMQ의 메시징 패턴

Request-reply(요청-응답)

• 가장 일반적인 클라이언트-서버 모델
• 클라이언트(REQ)가 서비스를 요청하면 서버(REP)가 응답
• 원격 프로시저 호출(RPC)나 간단한 작업 분배에 사용
• REQ, REP, DEALER, ROUTER 등의 소켓을 제공 → DEALER, ROUTER는 확장한 버전

Pub-Sub(발행-구독)

• 1:N 데이터 배포에 사용
• 하나의 발행자(PUB, Publisher)가 특정 토픽으로 메시지를 발행하면, 해당 주제를 구독(SUB, Subscriber)하는 모든 구독자에게 메시지 전달
• 뉴스 피드, 실시간 알림, 주식 시세 전송 등 광범위한 데이터 배포에 유용
• PUB, SUB, XPUB, XSUB 소켓을 제공

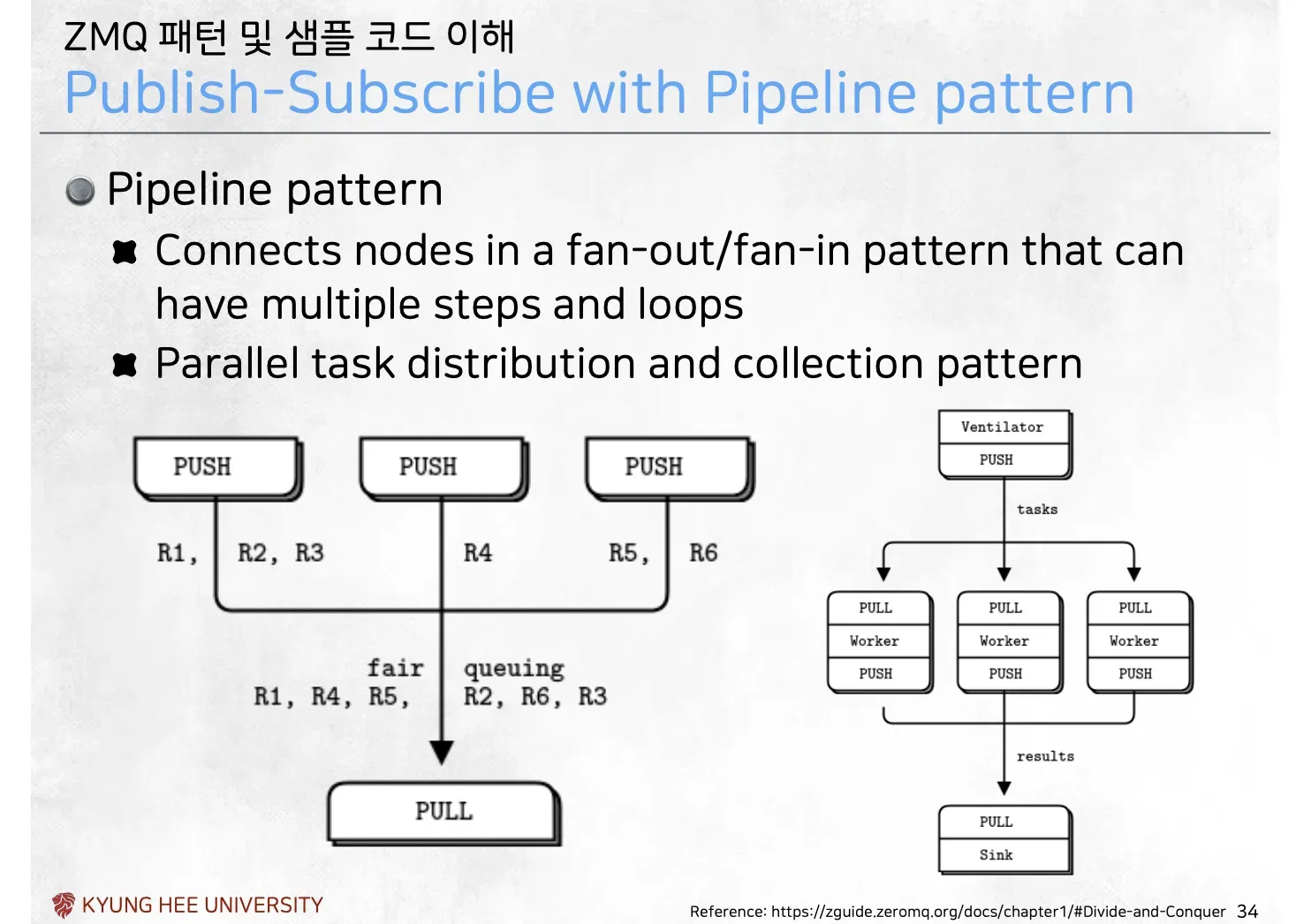

Pipeline(파이프라인)

• 데이터 처리 파이프라인 구성 시 사용, PULL/PUSH 소켓을 사용
• 병렬 작업 분배 및 결과 취합에 특화
  • Fan-out(분배) → 하나의 PUSH소켓이 여러 PULL소켓(워커)에게 작업을 분배
  • Fan-in(취합) → 여러 소켓들이 처리된 결과를 하나의 PULL소켓으로 밀어넣어 결과 취합
• 패턴은 데이터 사이언스나 데이터 분석 분야에서 대용량 데이터를 병렬 처리하고 그 결과를 다시 취합해야 할 때 강력하게 권장
• 주로 서버 대 서버(server to server) 간의 백엔드 통신에서 복잡한 작업을 효율적으로 처리하기 위해 사용

Exclusive Pair(배타적 쌍)

• 두 개의 소켓을 배타적으로 연결
• 프로세스 내의 두 스레드를 연결하기 위한 패턴
• 일반적인 네트워크 통신이 아닌, 단일 프로세스 내에서 두 개의 스레드 간에 빠르고 배타적인 통신 채널을 만들 때 사용
• 다른 소켓과 연결될 수 없으며 오직 두 스레드 간의 1:1 통신만을 보장

ZMQ Sockets과 전통적 소켓 비교

→ 전통적 소켓과 zeromq소켓의 비교

전통적인 소켓(전통적 TCP, UDP)

• 연결 지향 신뢰성 있는 바이트 스트림 (SOCK_STREAM) 또는 비연결 비신뢰성 데이터그램 (SOCK_DGRAM)에 대한 동기식 인터페이스.
• 바이트 스트림 또는 개별 데이터그램을 전송.
• 1:1 (두 피어), N:1 (많은 클라이언트, 한 서버), 또는 일부 경우 1:N (멀티캐스트) 관계를 허용.

ZeroMQ 소켓

• 비동기 메시지 큐의 추상화, 정확한 큐잉 시맨틱은 사용 중인 소켓 타입에 따라 다름.
• 개별 메시지를 전송.
• 다대다 (many-to-many) 관계를 허용

ZeroMQ 소켓의 비동기성

비동기적인 ZMQ소켓

→ 비동기인 이유는 개발자의 코드 실행과 네트워크의 실제 동작 흐름 사이 순서가 없기 때문으로 생각됨

1. 개발자에게 “투명한” 연결 관리
   • 물리적 연결 설정 및 종료, 재연결 및 효과적인 전달의 타이밍이 zmq에 의해 관리됨
2. 내부 큐 (Queuing)의 역할

   • , 피어가 메시지를 받을 수 없는 경우 메시지가 큐에 저장 → 비동기인 이유

   • send()가 실제 전송 완료를 기다리지 않고 즉시 반환

     1. 연결 대기 안 함
        • 상대방 연결 전에도 send() 가능
     2. 전송 완료 대기 안 함
        • 메시지를 큐에만 넣고 즉시 반환
     3. 재연결도 백그라운드에서
        • 연결 끊어져도 프로그램 멈추지 않음

ZeroMQ 소켓 생명주기

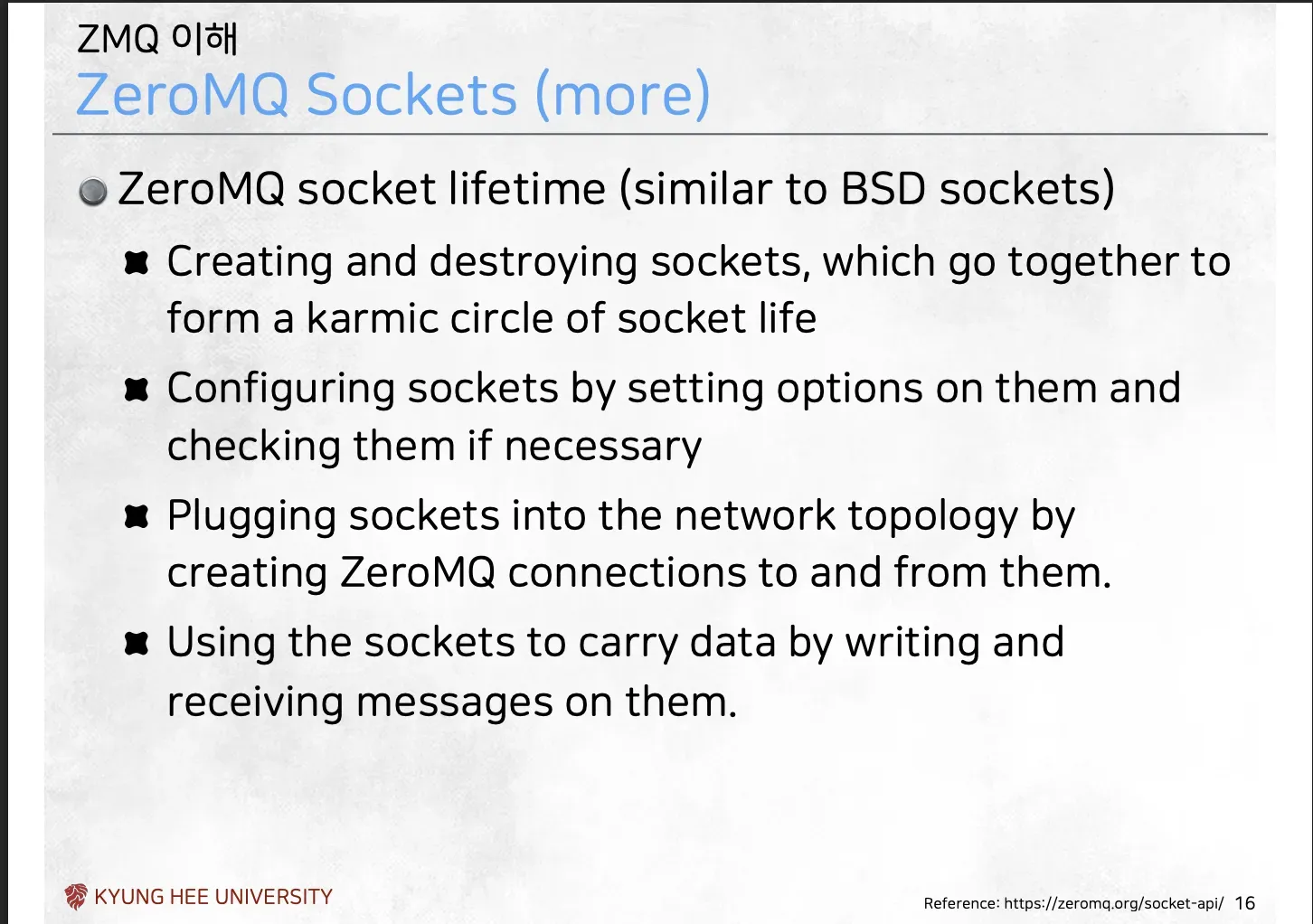

ZeroMQ 소켓의 생명주기

• 소켓의 생성 및 파괴를 반복함

• 소켓의 역할을 옵션을 통해 구성

• 네트워크에 실제로 연결

• 소켓을 사용 → 아래는 더 정확한 라이프사이클

  1. 생성 (Creating)
     • zmq_socket()과 같은 함수를 호출하여 소켓(통신 채널)을 생성
  2. 구성 (Configuring):
     • zmq_setsockopt() 등을 사용하여 소켓의 옵션을 설정
     • (예: REQ/REP 또는 PUB/SUB 같은 메시징 패턴 정의, 타임아웃 설정 등)
  3. 연결 (Plugging in)
     • 소켓을 실제 네트워크 토폴로지에 “연결”
     • zmq_bind() (주소를 열고 연결을 기다림) 또는 zmq_connect() (특정 주소로 연결을 시도함)를 호출하여 수행
  4. 사용 (Using)
     • 구성과 연결이 완료된 소켓을 사용하여 zmq_send()로 메시지를 쓰고(sending), zmq_recv()로 메시지를 받으며(receiving) 실제 데이터를 주고받음
  5. 파괴 (Destroying)
     • 모든 통신이 끝나면 zmq_close()를 호출하여 소켓을 닫고 자원을 해제 → (슬라이드의 “생성 및 파괴”에 해당)

ZeroMQ 소켓의 Bind와 Connect

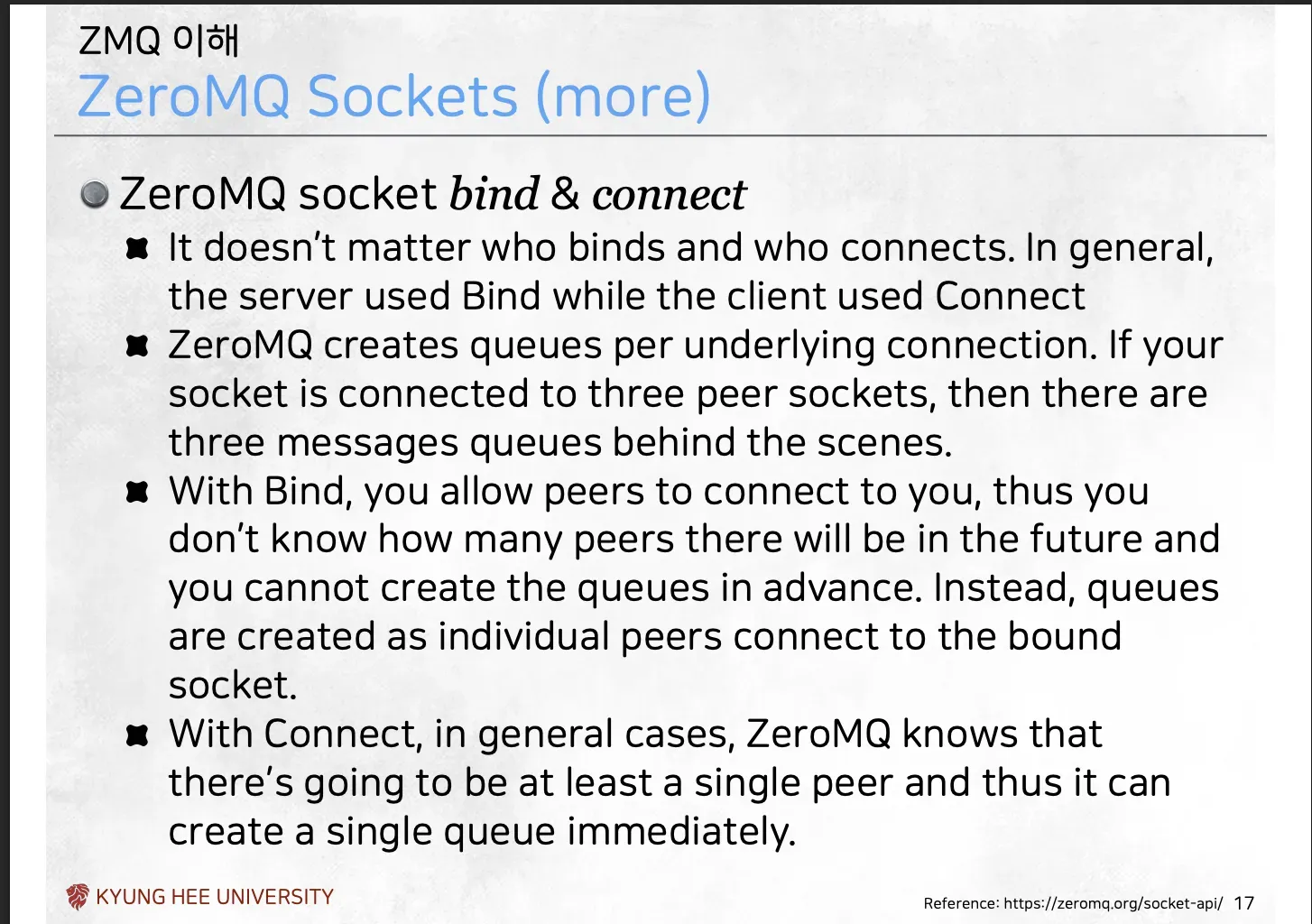

ZeroMQ 소켓의 Bind & Connect

• zeromq에서 누가 bind하고, connect하는지는 중요하지 않음
  • 전통적으로는 보통 서버는 bind를 사용하고 클라이언트는 connect를 사용
  • zmq는 이를 엄격하게 따르지 않음 → 필요에 따라 따를 수도 있긴 함
    • Server to Server 통신에 주로 사용되므로 유연하게 구성 가능
• ZeroMQ는 내부 연결 마다 큐를 생성
  • ex) 현재 소켓이 3개의 피어와 연결되어있으면 3개의 큐가 존재하는 것
    • 내 기준 3개, 피어(3개)들도 각각 하나씩 가짐 → 총 6개
    • 단방향이라고 하면 나한테 송신 큐 3개, 각 피어가 수신 큐 1개씩 가짐
  • connect 사용 시 명확한 대상(피어)에게 연결을 시도하므로 즉시 해당 피어를 위한 메시지 큐 하나를 생성
  • bind 사용 시 주소를 열어두고 누군가 연결하기를 대기하므로 몇 명이 연결할지 미리 알 수 없음
    • 따라서 미리 큐를 만들지 않고 실제 피어가 연결되는 시점에 해당 피어를 위한 큐를 생성

언제, 누가 Bind, Connect를 사용해야하는가

→ 서버/클라이언트의 구분보다 안정성을 기준으로 이를 결정ㄴ

• bind들 사용해야하는 경우
  • 아키텍처에서 가장 안정적인 지점, 더 오래 살아있는 쪽에서 수행
  • 다운되지 않고 고정적으로 오래 살아있는(live longer) 쪽에서 이를 수행
  • ex) request/reply에서는 서비스 제공자(변하지 않는 노드)가 bind 수행
• connect를 사용하는 경우
  • 휘발성의 엔드포인트(volatile한 엔드포인트, 필요에 의해 연결하고 끊는)를 가지는 동적인 컴포넌트가 사용해야함
• p2p의 경우
  • 이때는 어떤 노드가 더 안정적인지 알 수 없으므로 애매함
    • 서로가 서로에게 모두 bind, connect하면 네트워크 토폴로지가 매우 복잡
  • 이때 zmq는 모든 피어들이 connect가능한 중간에 있는 안정적인 장치를 하나 두는 것을 권장
    • 모든 P2P 노드들은 connect를 사용하고, 중앙 장치만 bind를 수행해 구조를 단순화

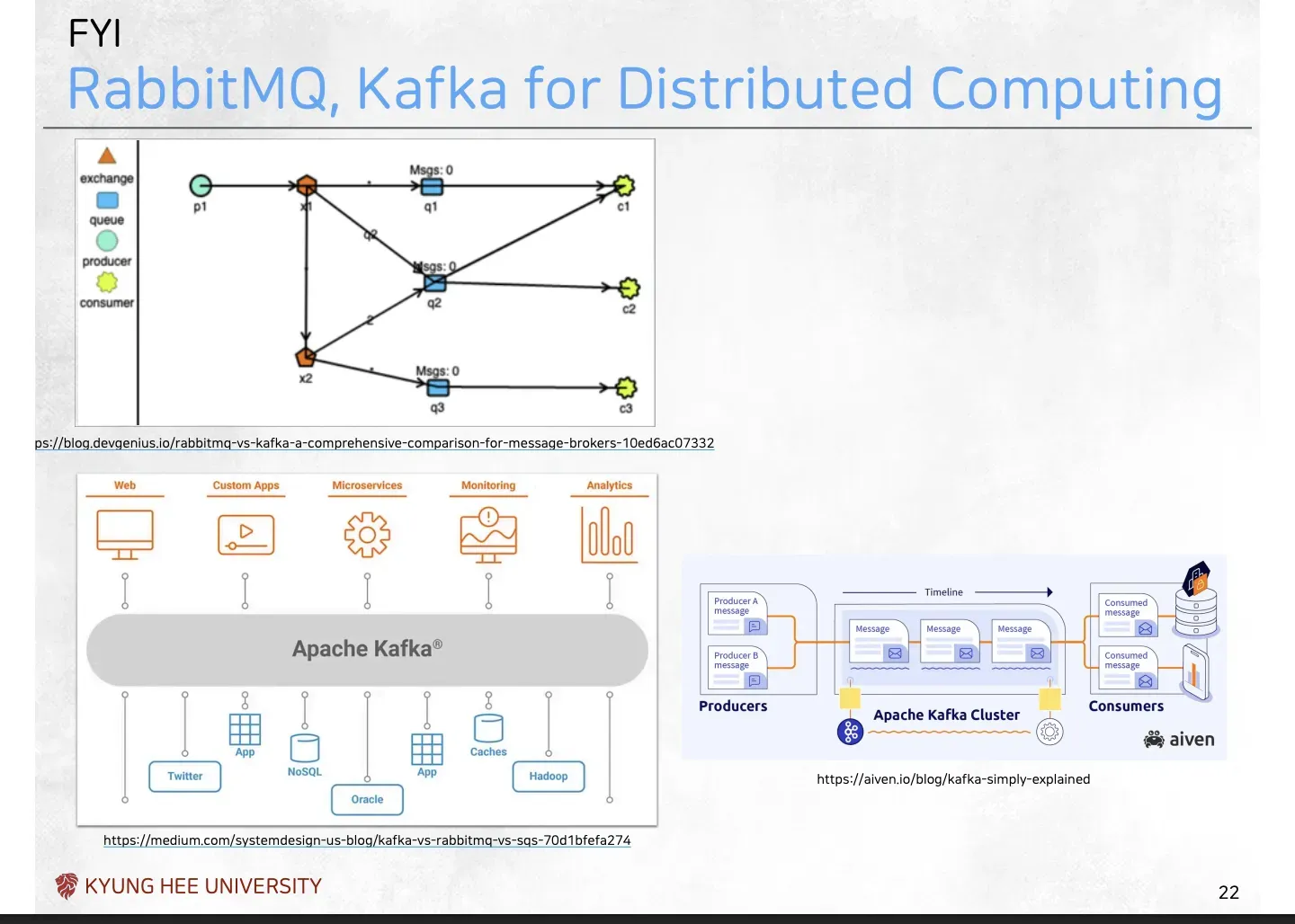

중앙 집중형 브로커 방식

→ For Your Information(FYI, 참고용) → zeromq(brokerless, zero broker)와 다르게 중앙집중형 메시징 시스템 소개

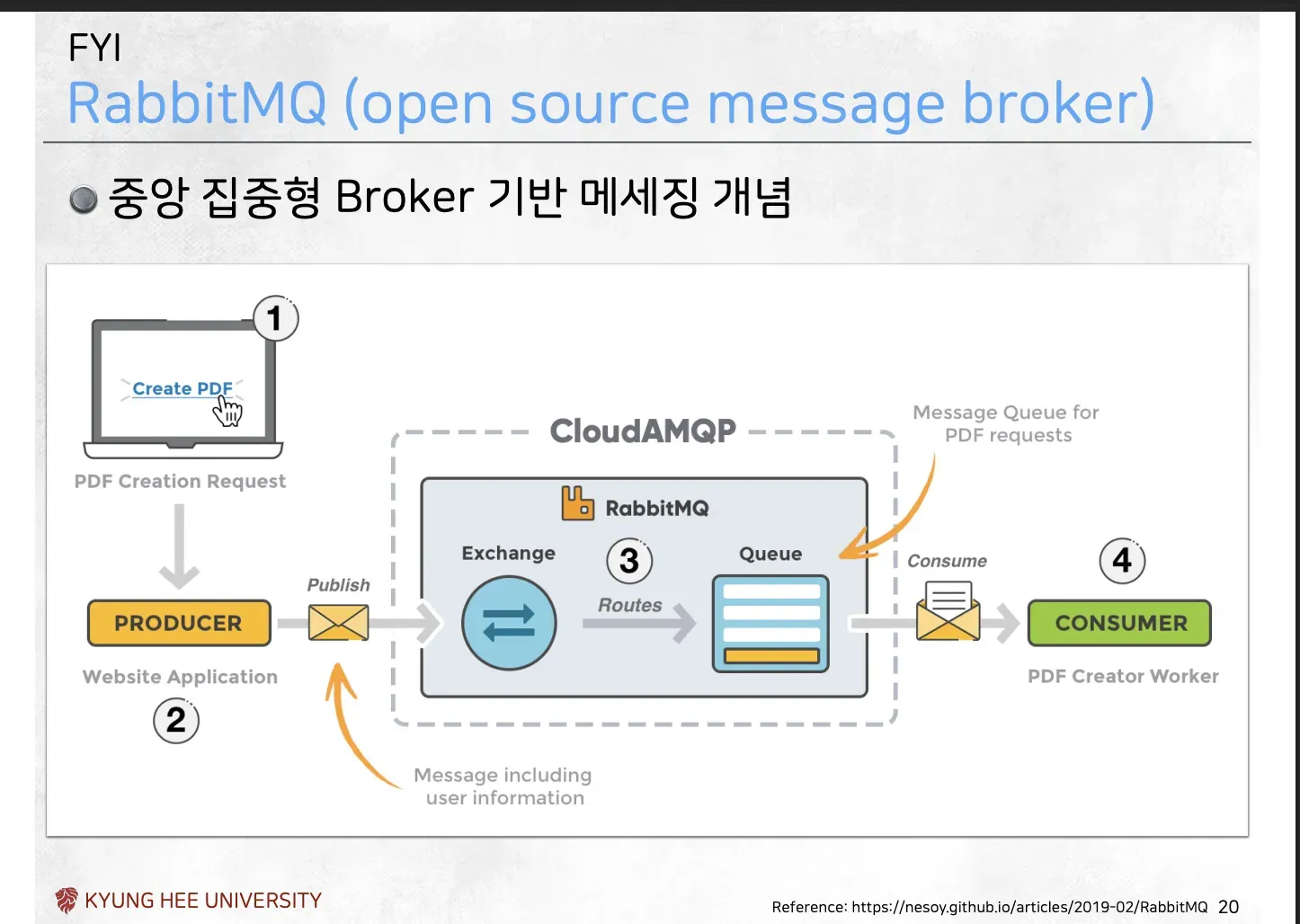

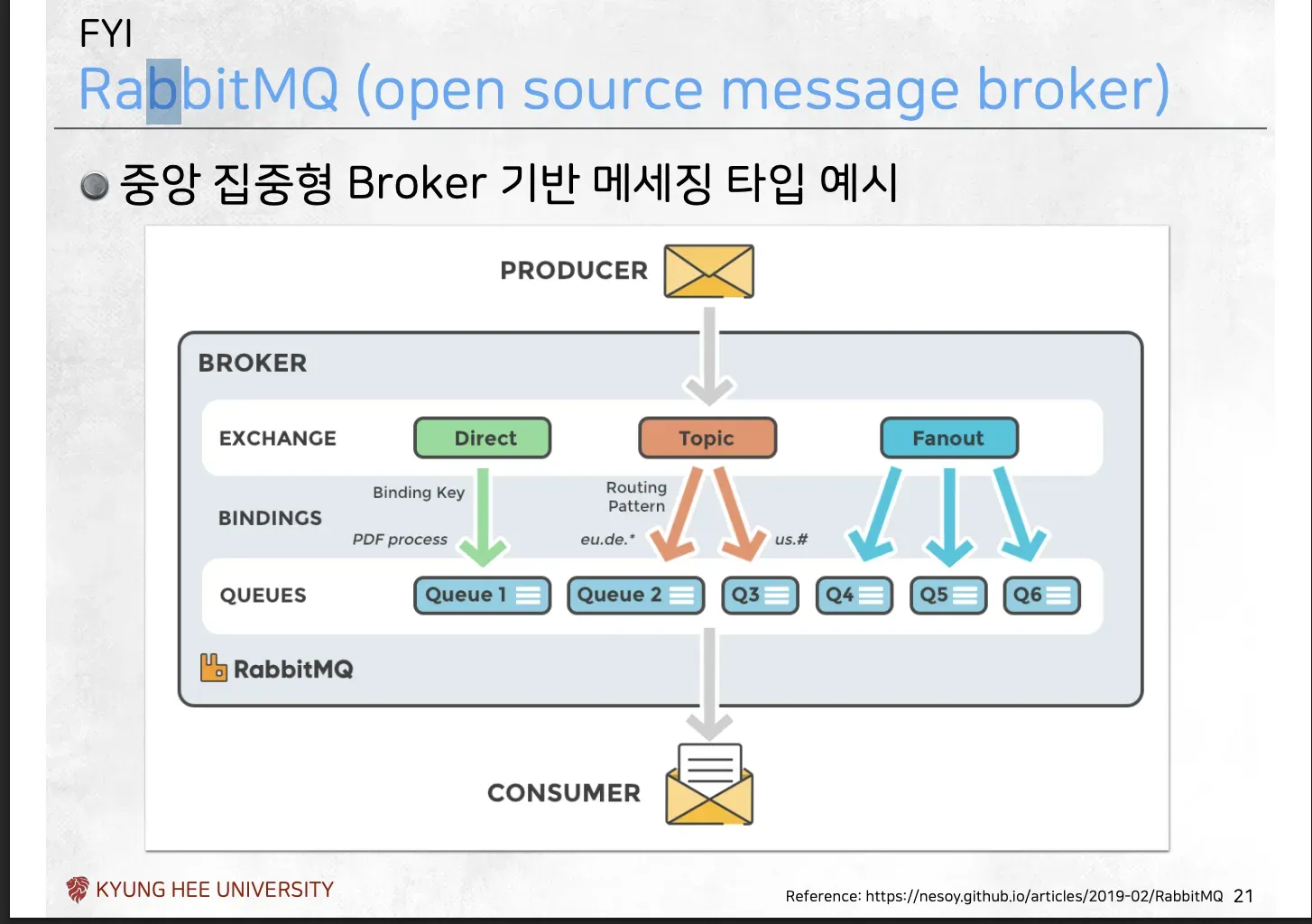

RabbitMQ

• 가장 널리 쓰이는 오픈소스 메시징 브로커

• 동작 방식 예시
  1. 사용자가 웹사이트에 PDF생서 ㅇ요청
  2. Producer → PDF생성요청 메시지를 래빗엠큐로 발행(Publish)하고 즉시 사용자에게 응답
  3. Broker(래빗엠큐) → 메시지를 받아 교환기(exchange)를 통해 적절한 큐에 저장
  4. Consumer(ex. PDF 생성작업 프로그램) → Subscribe하다 메시지를 Consume해서 실제 PDF생성 작업 수행

• RabbitMQ의 메시지 라우팅
  • ZMQ는 소켓 자체가 패턴을 가짐, 그러나 이는 브로커 내부 Exchange가 이를 담당

1. Producer는 메시지를 큐에 직접 보내는 것이 아니라, Exchange에 전송
2. Exchange는 설정된 타입에 따라 메시지를 어떤 Queue로 보낼지 결정
   1. Direct: 바인딩키가 정확히 일치하는 큐로 보냄
   2. Topic: 라우팅 패턴과 일치하는 큐로 보냄
   3. Fanout: (Pub/Sub 모델) 키와 상관없이, 해당 Exchange에 연결된 모든 큐로 메시지를 “방송”

• Kafka 역시 RabbitMQ처럼 중앙 브로커(클러스터)를 사용하는 시스템이지만, 목적이 약간 다름

• 데이터 스트리밍 파이프라인: Kafka는 ‘메시지 큐’ 개념보다는 “지속성 있는 로그(Log)” 또는 “타임라인(Timeline)” 개념에 가까움 차이점:

• RabbitMQ: 메시지는 큐에 저장되고, Consumer가 가져가면(Consume) 큐에서 삭제되는 것이 일반적(작업 큐)

• Kafka: Producer가 보낸 메시지는 “타임라인”에 순서대로 계속 쌓입니다(삭제되지 않음). Consumer들은 이 타임라인의 특정 지점부터 메시지를 “읽어가는” 방식

ZMQ 패턴과 코드

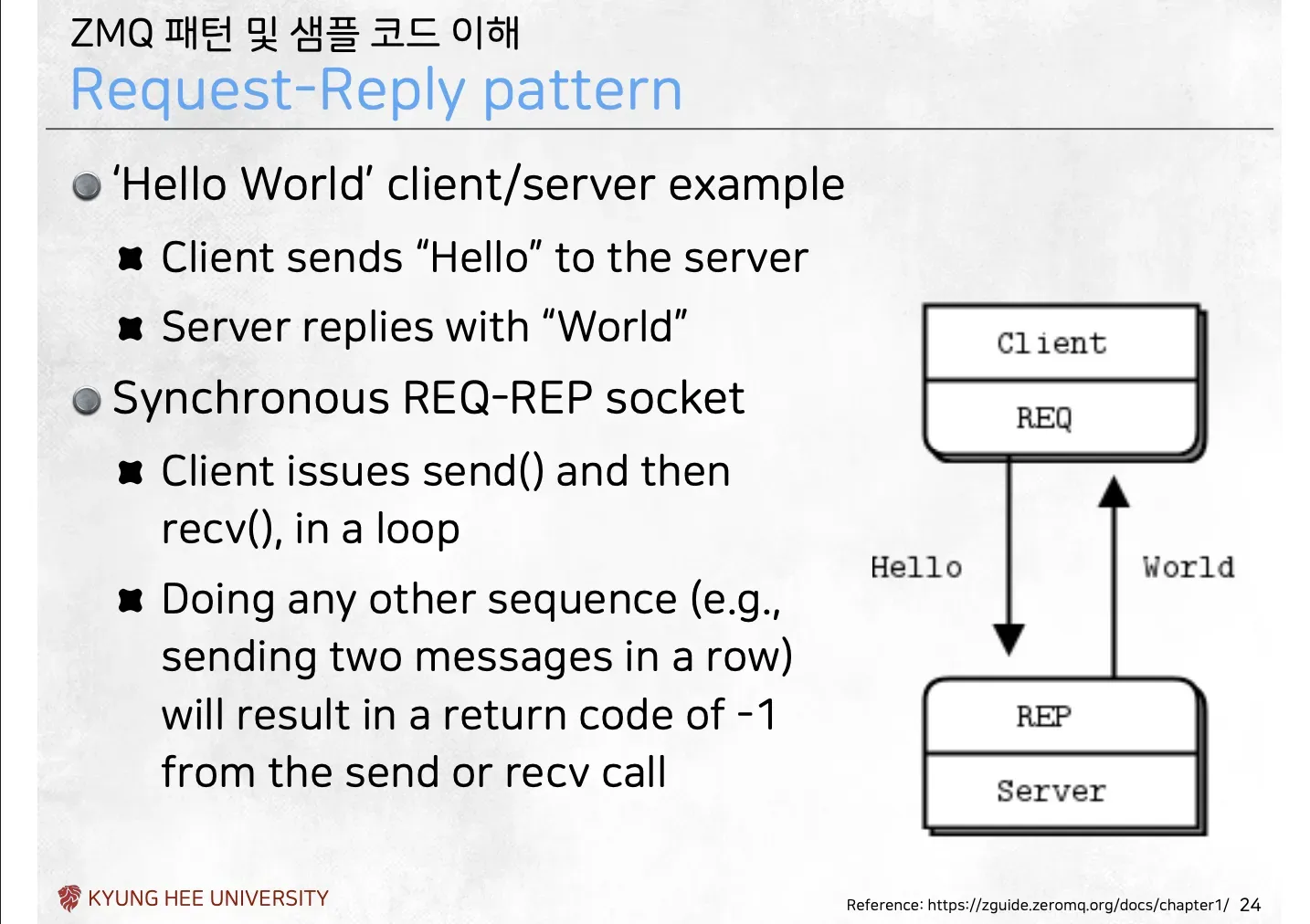

Request/Reply 패턴

Request-Reply 패턴의 기본 규칙

• REQ-REP 패턴은 ZMQ가 클라이언트가 요청하고, 서버가 응답하는 형태
  • 서버는 ZMQ의 REP패턴
  • 클라이언트는 REQ패턴을 사용

예시 설명

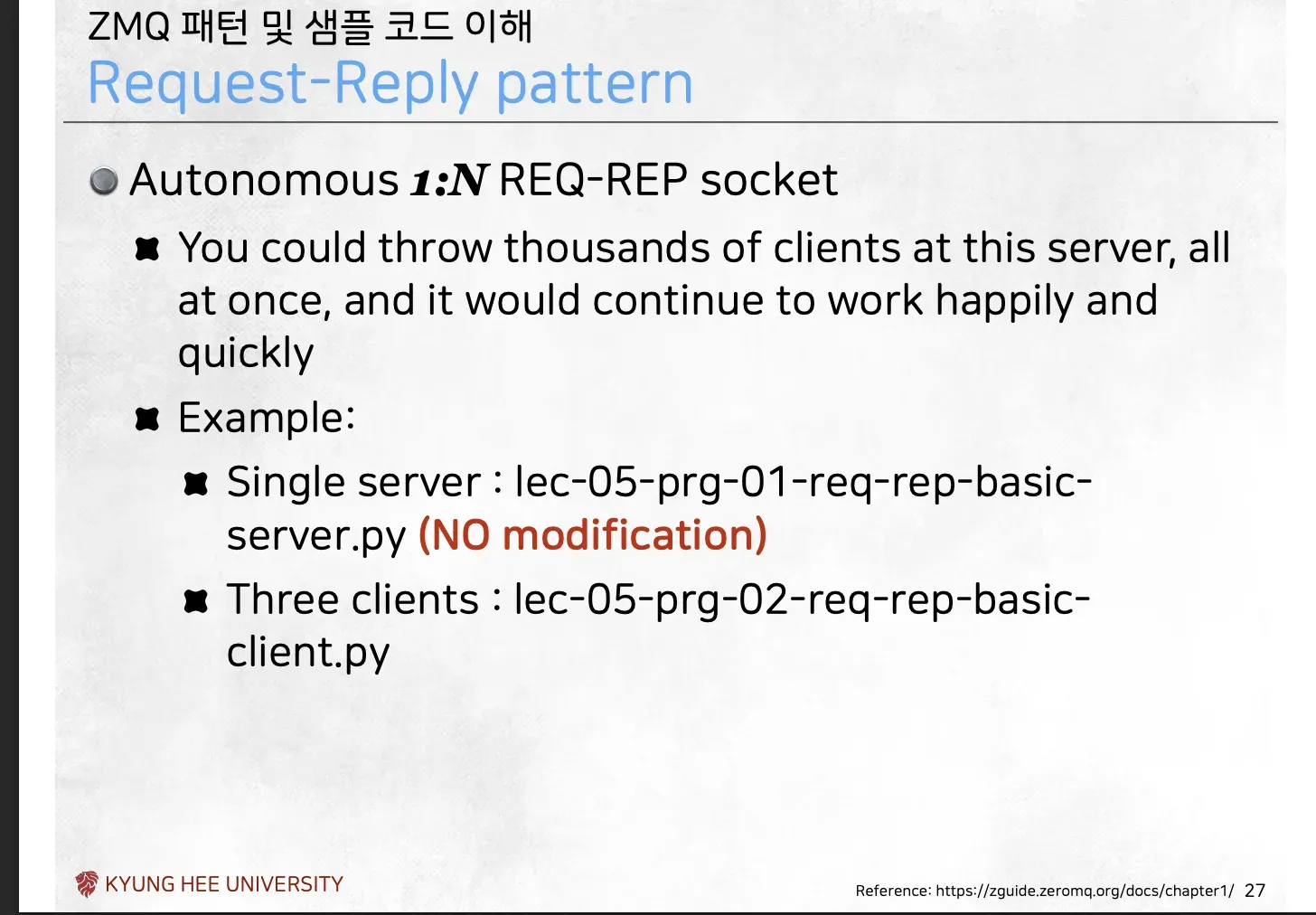

→ ZMQ의 Request-Reply** 패턴**이 단순한 1:1 통신을 넘어, 어떻게 1:N (서버 1대 : 클라이언트 N대) 통신을 코드 수정 없이 “자율적으로” 처리하는지 보여주는 것 → 코드의 수정 없이 클라이언트 개수만 늘려도 1:1에서 1:3이 되는 걸 보여줌

코드 설명

#

# Hello World 서버 in Python

# Binds REP 소켓 to tcp://*:5555

# 클라이언트로부터 b"Hello"를 예상하고, b"World"로 응답
#

# Reference: https://zeromq.org/languages/python/
#
import time
import zmq

context = zmq.Context()
socket = context.socket(zmq.REP)
socket.bind("tcp://*:5555")

while True:
    # 클라이언트로부터 다음 요청을 기다림
    message = socket.recv()
    print("Received request: %s" % message)

    # "작업" 수행
    time.sleep(1)

    # 클라이언트에게 응답을 보냄
    socket.send(b"World")

• 서버쪽 코드

#

# Hello World 클라이언트 in Python

# REQ 소켓을 tcp://localhost:5555에 연결

# "Hello"를 보내고, 서버로부터 "World"를 응답받을 것을 예상
#

# Reference: https://zeromq.org/languages/python/
#
import zmq

context = zmq.Context()

# 서버와 통신할 소켓
print("Connecting to hello world server…")
socket = context.socket(zmq.REQ)
socket.connect("tcp://localhost:5555")

# 10번의 요청을 수행
for request in range(10):
    print("Sending request %s …" % request)
    socket.send(b"Hello")

    # 응답 받기
    message = socket.recv()
    print("Received reply %s [ %s ]" % (request, message))

• 클라이언트쪽 코드

Publish-Subscribe 패턴

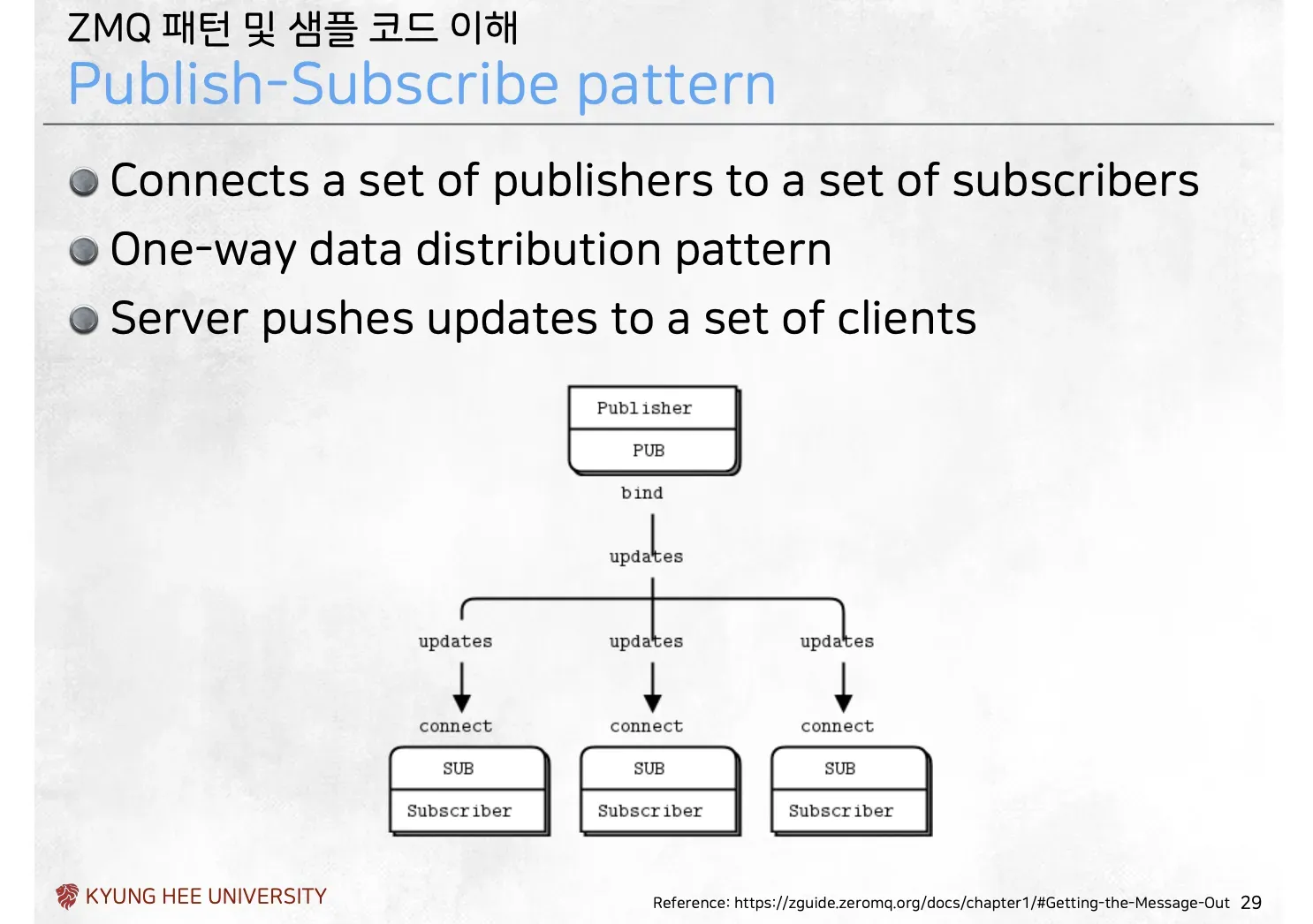

Publish-Subscribe 패턴

• Publisher집합을 Subscriber집합에 연결 → 1:N (일대다) 통신
• 서버가 클라이언트 집합에게 업데이트를 Push하는 방식 → 1:N (일대다) 통신
• 단방향(One-way)의 데이터 분배 패턴

PUB-SUB 소켓 특징

• PUB-SUB 소켓 쌍은 비동기식으로 동작
• PUB-SUB 소켓은 단방향(unidirectional, one-way)으로 동작
  • 클라이언트는 반복을 통해(일회성이면 한번) recv()를 수행
    • SUB소켓으로 메시지를 보내려 하면 오류 발생
  • 동일하게 Server(서비스)는 필요한 만큼 send()를 수행
    • 그러나 PUB소켓으로 recv()를 수행하면 에러 발생

코드 설명

• PUB-SUB 날씨 방송 예제
• 서버는 우편번호, 온도, 상대 습도로 구성된 날씨 업데이트를 밀어(pushes) 보냄(PUB)
• 클라이언트는 이 업데이트 스트림을 수신하고, 지정된 우편번호와 관련된 것은 무엇이든 가져옴(SUB)
  • setsockopt_string의 zip_filter (라인 21)
  • 클라이언트는 setsockopt()와 SUBSCRIBE를 사용하여 구독을 설정해야만 함 (라인 21에서처럼)

#

# Weather update server

# Binds PUB socket to tcp://*:5556

# Publishes random weather updates
#
import zmq
from random import randrange

print("Publishing updates at weather server…")

context = zmq.Context()

# 1. 소켓 타입을 "발행자(PUB)"로 생성
socket = context.socket(zmq.PUB)

# 2. REP 서버와 마찬가지로, bind()를 사용해 주소를 열고 대기
socket.bind("tcp://*:5556")

while True:
    zipcode = randrange(1, 100000)
    temperature = randrange(-80, 135)
    relhumidity = randrange(10, 60)

    # 3. 비동기적으로 메시지를 계속 "방송" (send)
    #    (구독자가 있든 없든 상관없이 보냄)
    socket.send_string(f"{zipcode} {temperature} {relhumidity}")

• Publisher 쪽 코드

#

# Weather update client

# Connects SUB socket to tcp://localhost:5556

# Collects weather updates and finds avg temp in zipcode
#
import sys
import zmq

context = zmq.Context()

# 1. 소켓 타입을 "구독자(SUB)"로 생성
socket = context.socket(zmq.SUB)

print("Collecting updates from weather server…")

# 2. REQ 클라이언트와 마찬가지로, connect()를 사용해 서버에 접속
socket.connect("tcp://localhost:5556")

# 3. (핵심) 구독할 메시지의 "필터"를 설정

#    sys.argv[1] (터미널에서 받은 인자)이 없으면 기본값 "10001" 사용
zip_filter = sys.argv[1] if len(sys.argv) > 1 else "10001"

# 4. (핵심) zmq.SUBSCRIBE 옵션으로 필터를 설정해야만 메시지를 받을 수 있음

#    이것이 없으면 아무 메시지도 받지 못함
socket.setsockopt_string(zmq.SUBSCRIBE, zip_filter)

# Process 5 updates
total_temp = 0
for update_nbr in range(20): # (슬라이드 실행화면 기준)
    # 5. 서버가 보낸 메시지 중 필터(zip_filter)와 일치하는 것만 수신
    string = socket.recv_string()
    zipcode, temperature, relhumidity = string.split()
    total_temp += int(temperature)

    print(f"Receive temperature for zipcode '{zip_filter}' was {temperature} F")

• Subscriber쪽 코드
• SUB소켓을 설정할 때 connect만 해서는 메시지 수신하지 않음
  • SUB소켓은 기본으로는 아무것도 구독하지 않아, recv호출 전에 반드시 구독 신청해야함
  • 구독 신청 → socket.setsockopt_string(zmq.SUBSCRIBE, 필터 문자열)
    • 접두사를 기반으로 필터링함 → “구독 필터” ⇒ ZMQ가 알아서 연결된 구독자들에게 메시지를 분배(distribution)하고, 각 구독자들은 자신들의 필터에 맞는 메시지만 골라 받음

Publish-Subscribe 패턴 with pipeline pattern

파이프라인 패턴

• 여러 단계와 루프를 가질 수 있는 fan-out/fan-in 패턴으로 노드를 연결

• 병렬 작업 분배 및 수집 패턴 → PUB-SUB과 Pipeline(PUSH/PULL)을 조합해 분산 작업 및 취합, 동기화를 구현

  • push → pull → push → pull을 반복하는게 pipeline

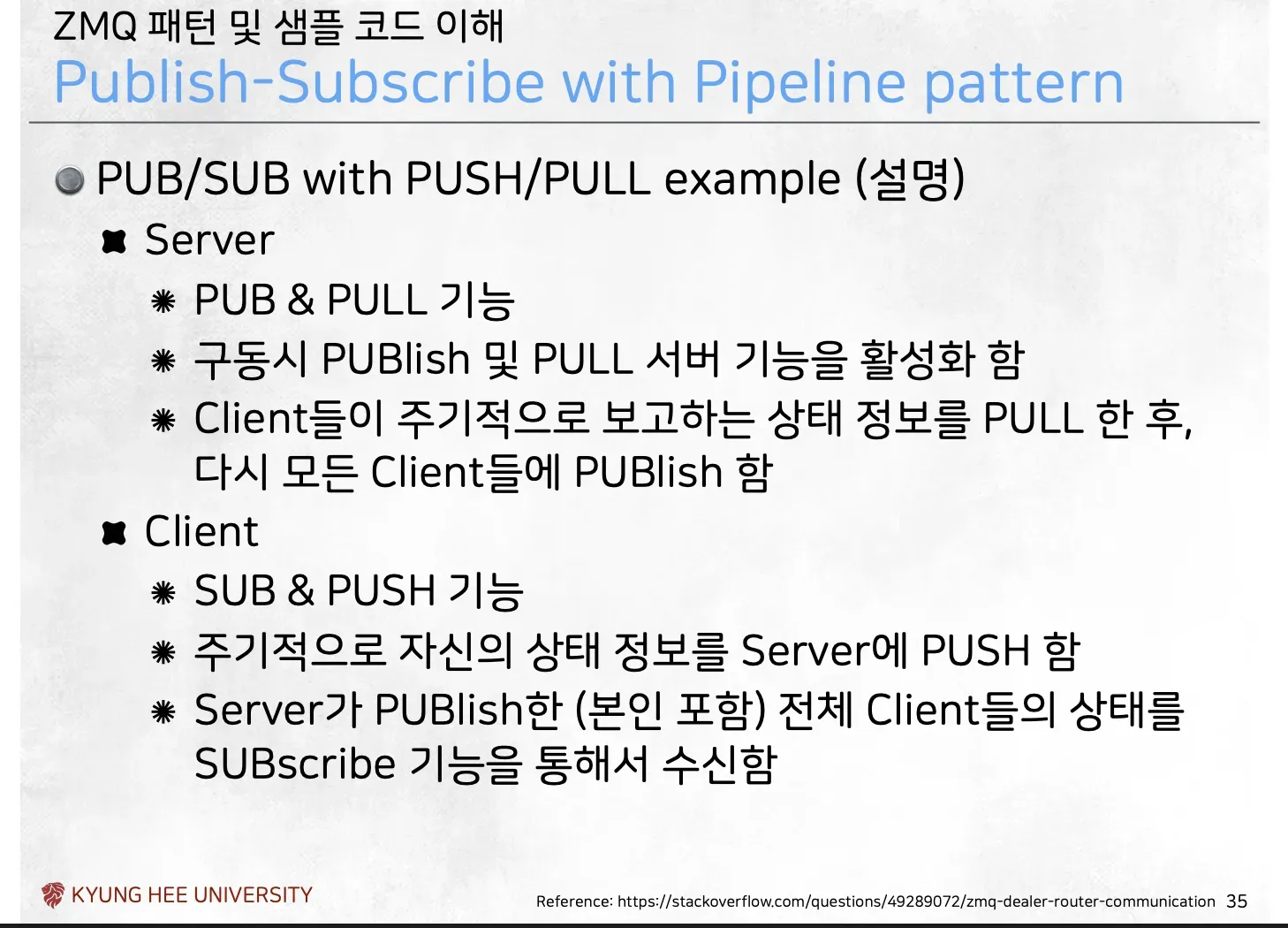

아키텍처 설명

• 아키텍처의 목적
  1. 다수의 클라이언트들이 자신의 “상태” (예제에서는 임의의 숫자)를 서버에 PUSH
  2. 서버는 모든 클라이언트로부터 이 보고를 수집(PULL)합니다.
  3. 서버는 수집한 정보를 취합(이 예제에서는 그냥 그대로)하여 모든 클라이언트에게 다시 발행(PUB)
  4. 클라이언트들은 이 방송을 구독(SUB)함으로써, 자기 자신을 포함한 다른 모든 클라이언트의 상태를 확인
• 두 가지 패턴의 조합 (네 번째, 여섯 번째, 일곱 번째 슬라이드)
  • 이 목적을 달성하기 위해 두 개의 독립적인 통신 채널(포트)이 사용
  1. 클라이언트 → 서버 (Fan-in, 수집)
     • Pipeline 패턴을 사용
       • 클라이언트는 PUSH, 서버는 PULL
  2. 서버 → 클라이언트 (Fan-out, 분배)
     • PUB-SUB 패턴 사용
       • 서버는 수집한 메시지를 PUB
       • 클라이언트는 이를 구독(SUB)해서 정보를 받음

예시 설명

import zmq

def main():
    # context와 소켓들
    ctx = zmq.Context()

    # 1. PUB 소켓: 클라이언트들에게 "방송"할 소켓 (포트 5557)
    publisher = ctx.socket(zmq.PUB)
    publisher.bind("tcp://*:5557")

    # 2. PULL 소켓: 클라이언트들의 "보고"를 "수집"할 소켓 (포트 5558)
    collector = ctx.socket(zmq.PULL)
    collector.bind("tcp://*:5558")

    while True:
        # 3. (핵심) PULL 소켓으로 클라이언트의 보고(message)를 기다림 (blocking)
        message = collector.recv()
        print("I: publishing update ", message)

        # 4. (핵심) PULL로 받은 메시지를 그대로 PUB 소켓으로 "모든" 클라이언트에게 방송
        publisher.send(message)

if __name__ == "__main__":
    main()

• 서버 측 코드

import random
import time
import zmq

def main():
    ctx = zmq.Context()

    # 1. SUB 소켓: 서버의 "방송"을 "구독"할 소켓
    subscriber = ctx.socket(zmq.SUB)
    # (핵심) 모든 메시지(접두사 b'')를 구독하도록 설정
    subscriber.setsockopt(zmq.SUBSCRIBE, b'')
    subscriber.connect("tcp://localhost:5557") # 서버의 PUB 포트

    # 2. PUSH 소켓: 서버에게 "보고"할 소켓
    # (변수명이 publisher지만 실제 역할은 PUSH임)
    publisher = ctx.socket(zmq.PUSH)
    publisher.connect("tcp://localhost:5558") # 서버의 PULL 포트

    random.seed(time.time())

    while True:
        # 3. (핵심) 100ms 동안 서버의 "방송"이 있는지 비동기 체크 (non-blocking)
        #    subscriber.poll()은 버퍼를 지속적으로 확인 (필기 내용)
        if subscriber.poll(100) & zmq.POLLIN:
            # 3-1. 방송이 있으면(POLLIN) 수신해서 출력
            message = subscriber.recv()
            print("I: received message ", message)
        else:
            # 4. (핵심) 방송이 없는 동안 (else), 10% 확률로 서버에게 "보고" (PUSH)
            rand = random.randint(1, 100)
            if rand < 10:
                message = (b"%d" % rand)
                print("I: sending message ", message)
                # PUSH 소켓으로 서버의 PULL 포트에 메시지 전송
                publisher.send(message)

if __name__ == "__main__":
    main()

• 클라이언트 측 코드

Dealer-Router 패턴

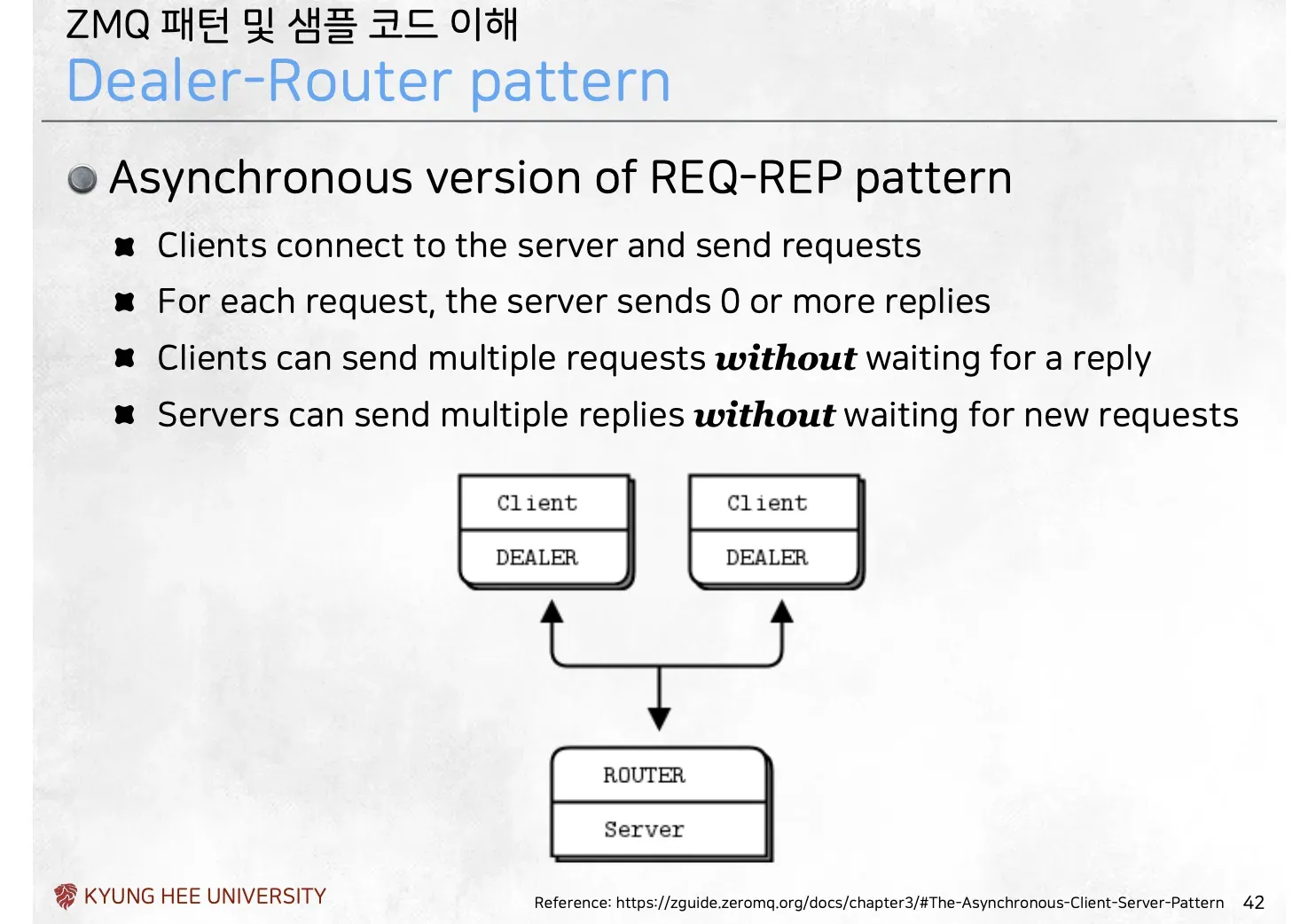

Dealer-Router Pattern

• REQ-REP 패턴의 비동기 버전 → REQ-REP는 동기적으로 동작

    - 클라이언트는 send하고 반드시 recv, 서버도 recv후에야 send가 되는 엄격한 순서
    	→ 이미 들어온 요청에 대한 응답 전까지 다음 요청 전송이 불가능 → 성능저하

  → Dealer-Router는 비동기적으로 동작

    - 순서를 지키지 않아도 동작 가능
    - 클라이언트는 응답 대기 없이 계속 send가능
    - 서버는 요청을 기다릴 필요 없이 처리되는 만큼 send가능

• 다양한 클라이언트가 단일 서버와 비동기 통신하는 N:1 아키텍처

• 하나의 서버가 여러 워커에게 비동기적으로 작업을 전달하는 N:1 유스케이스

• 클라이언트들은 서버에 연결하고 요청을 보냄

  • 각 요청에 대해, 서버는 0개 또는 그 이상의 응답을 보냄 → 기본적으로 REQ-REP의 형태를 따르긴 함

Router 소켓

• REQ-RES는 한번에 한 클라이언트만 상대, 별도로 클라이언트들을 기억할 필요가 없음 → 현재 연결된 것에 요청 주면 되기 때문

• Router 소켓은 여러 DEALER(클라이언트)가 ROUTER에 연결하면 이들의 고유 식별자를 기억 → 누구한테 응답 줄지 알 수 없기 때문

  • 딜러가 라우터에 메시지 보내면 라우터는 그 메시지에 보낸 딜러의 ID프레임을 자동으로 추가 관리
  • 라우터가 딜러에게 응답할 떄는 메시지 맨 앞에 대상 딜러의 ID프레임을 붙여 send하면 됨 → ROUTER는 그 ID를 보고 정확한 반송 주소로 메시지를 라우팅

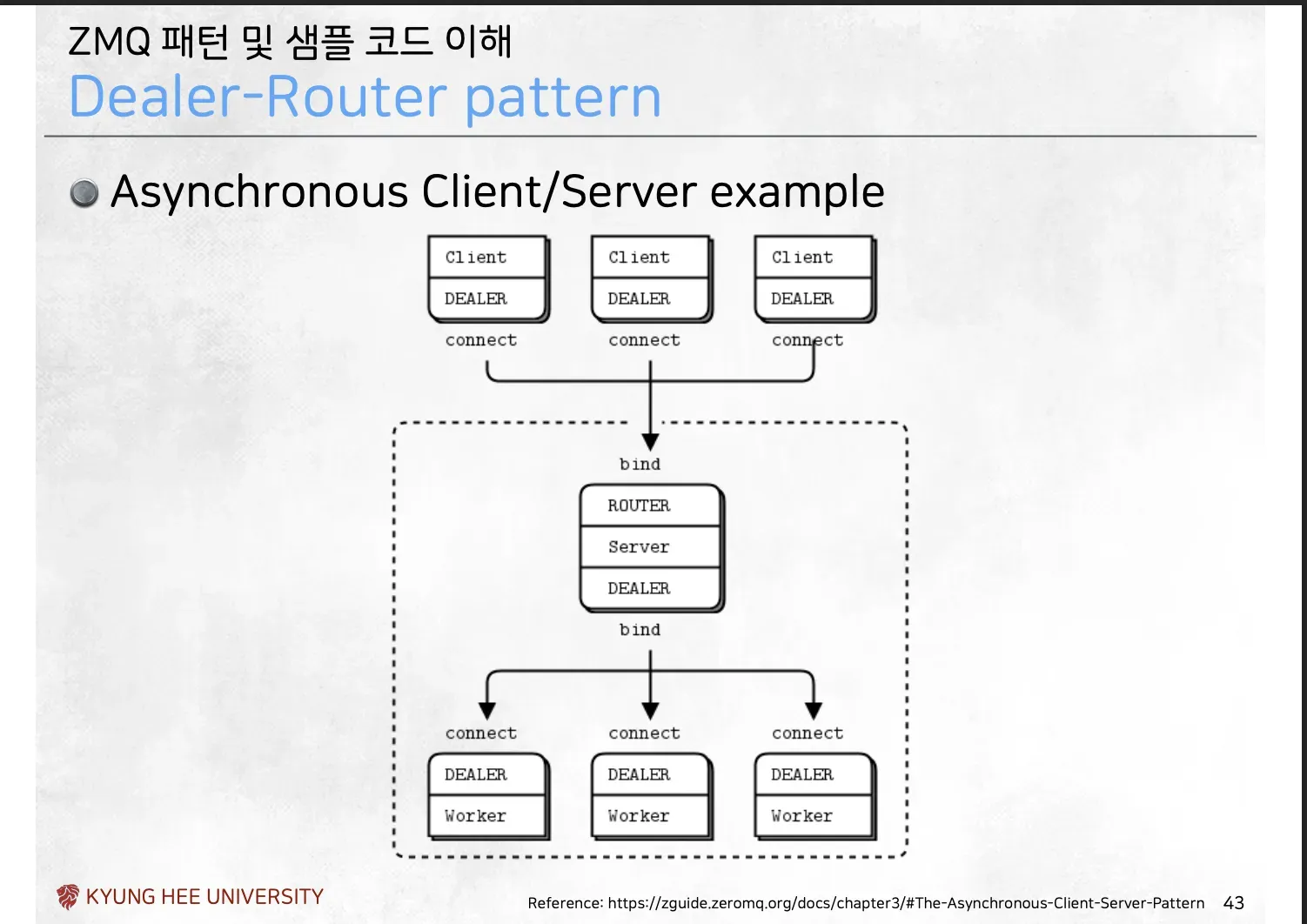

현재 아키텍처 설명

• 라우터는 1개, 서버 워커 3개, 클라이언트 3개
• 각 구성요소 설명
  • 클라이언트(딜러) → 딜러 소켓/ 서버에 작업 요청
  • 서버(라우터, 딜러)
    • 직접 작업 수행하지 않고 클라이언트의 요청을 받아 워커들에게 분배하고, 이를 다시 클라이언트로 전달
    • 두 개의 소켓을 가짐
      1. 라우터 소켓 → 클라이언트의 연결을 받는 역할
         • bind를 사용 → 항상 켜져있기 때문
         • 클라이언트(딜러)가 이 라우터에 연결하면, 라우터는 딜러의 고유 식별자를 자동 저장, 클라이언트가 메시지를 보내면, 라우터가 메시지 앞에 반송주소(고유 식별자)를 알아서 첨부
      2. 딜러 소켓
         • 내부 워크들에게 작업을 분해하는 작업 분배기
         • bind를 사용 → 항상 켜져잇기 때문
         • 라우터에서 받은 (클라이언트 식별자, 메시지)를 Round-Robin으로 공평하게 워커에 분배
  • 워커(딜러)

    • 실제로 일을 처리하는 프로세스 또는 스레드 → 코드에서 ServerWorker

    • 소켓 타입은 딜러

    • 서버(DEALER 소켓)가 보낸 [클라이언트 ID, 메시지]를 그대로 받아서 처리 → 딜러 ↔ 딜러끼리도 통신 가능 → 중계 서버가 딜러를 쓰는 이유는 라운드 로빈 + 이건 워커로 요청하는 것이므로(라우터가 아님)

        - 일종의 클라이언트가 되는 것이므로
        - 중요하지 않음, 그런가부다 ㄱㄱ

• 라우터가 서버로 들어오는 클라이언트의 요청을 알아서 분배하고, 작업이 끝난 후 클라이언트로 응답

코드 설명

import zmq
import sys
import threading
import time
from random import randint, random

class ServerTask(threading.Thread):
    """ServerTask"""
    def __init__(self, num_server):
        threading.Thread.__init__(self)
        self.num_server = num_server

    def run(self):
        context = zmq.Context()
        # 1. Frontend (클라이언트 FACING): ROUTER 소켓
        #    - 클라이언트의 연결(DEALER)을 받음
        #    - tcp://*:5570 주소로 바인드
        frontend = context.socket(zmq.ROUTER)
        frontend.bind("tcp://*:5570")

        # 2. Backend (내부 워커 FACING): DEALER 소켓
        #    - 내부 워커 스레드들과 통신
        #    - inproc://backend 주소로 바인드 (inproc: 스레드 간 고속 통신)
        backend = context.socket(zmq.DEALER)
        backend.bind("inproc://backend")

        # 3. ServerWorker (스레드)들을 생성하고 시작
        workers = []
        for i in range(self.num_server):
            worker = ServerWorker(context, i)
            worker.start()
            workers.append(worker)

        # 4. (핵심) ZMQ 프록시 실행
        #    - frontend(ROUTER)와 backend(DEALER) 사이에서 메시지를 자동으로 중개
        zmq.proxy(frontend, backend)

        # ... (정리 코드) ...

class ServerWorker(threading.Thread):
    """ServerWorker"""
    def __init__(self, context, id):
        threading.Thread.__init__(self)
        self.context = context
        self.id = id

    def run(self):
        # 5. 워커는 DEALER 소켓을 사용해 backend(DEALER)에 "연결"
        worker = self.context.socket(zmq.DEALER)
        worker.connect('inproc://backend')
        print(f'Worker#{self.id} started')

        while True:
            # 6. (핵심) 워커는 backend로부터 [클라이언트 ID, 메시지]를 받음
            #    recv_multipart()로 메시지를 여러 부분으로 나눠 받음
            ident, msg = worker.recv_multipart()
            print(f'Worker#{self.id} received {msg.decode()} from {ident.decode()}')

            # 7. (핵심) 응답을 보낼 때, "반드시" [클라이언트 ID, 응답 메시지] 순서로 보냄
            #    이 ID(ident)를 보고 frontend(ROUTER)가 올바른 클라이언트에게 전달
            worker.send_multipart([ident, msg])

# ... (main 함수) ...

• 라우터 쪽 코드

import zmq
import sys
import threading
import time
from random import randint, random

class ClientTask(threading.Thread):
    """ClientTask"""
    def __init__(self, id):
        self.id = id
        threading.Thread.__init__(self)

    def run(self):
        context = zmq.Context()
        # 1. 클라이언트는 DEALER 소켓을 사용
        socket = context.socket(zmq.DEALER)

        # 2. (핵심) 클라이언트가 자신의 "ID"를 설정 (예: 'identity-1')
        #    이 ID를 ROUTER가 "반송 주소"로 사용
        socket.identity = u'identity-%s' % self.id
        socket.connect("tcp://localhost:5570") # 서버의 frontend(ROUTER)에 연결
        print(f'Client {self.id} started')

        # Poller를 사용해 비동기 수신 준비
        poll = zmq.Poller()
        poll.register(socket, zmq.POLLIN)
        reqs = 0
        while True:
            reqs = reqs + 1
            print(f'Req #{reqs} sent..')
            # 3. (핵심) 비동기 전송: 응답을 기다리지 않고 요청을 보냄
            socket.send_string(u'request #%d' % (reqs))

            # (1초간 랜덤하게 대기)
            time.sleep(1)

            # 4. (핵심) 비동기 수신: 1초(1000ms) 동안 응답이 "왔는지 확인" (poll)
            sockets = dict(poll.poll(1000))
            if socket in sockets:
                # 5. 응답이 와 있으면 수신
                msg = socket.recv()
                print(f'Client {self.id} received: {msg.decode()}')

# ... (main 함수) ...

• 딜러 쪽 코드

Dealer-Router pattern with Multi-thread Client

• 클라이언트에서 보내기(send)와 받기(recv) 기능을 분리

• 클라이언트의 받기(recv) 기능은 스레드로 구현 → 위에서는 클라이언트는 여전히 블로킹 상태

  • send 스레드와 recv 스레드가 완전히 분리되어 서로를 전혀 기다리지 않고(Non-blocking) 독립적으로 동작하게 함
  • 이래야 클라이언트도 응답 등에 무관하게 요청을 계속 뿌림 → 위에서 말한 진짜 비동기식 Dealer-Router

# (recvHandler 함수가 클래스 외부 또는 내부에 별도로 정의됨)
def recvHandler(self):
    """
    (이 함수는 lec-05-prg-10의 run() 메서드 내
     while 루프의 "poll/recv" 부분만 가져온 것입니다.)
    """
    while True:
        # 1. (핵심) 이 핸들러(스레드)는 "받는(recv)" 작업만 전담
        sockets = dict(self.poll.poll(1000))
        if self.socket in sockets:
            msg = self.socket.recv()
            print(f'{0} received:{1}'.format(self.identity, msg))

def run(self):
    self.context = zmq.Context()
    self.socket = self.context.socket(zmq.DEALER)
    self.socket.identity = u'identity-%s' % self.id
    self.socket.connect('tcp://localhost:5570')
    print(f'Client {self.id} started')

    self.poll = zmq.Poller()
    self.poll.register(self.socket, zmq.POLLIN)
    reqs = 0

    # 2. (핵심) "받는(recv)" 작업을 전담할 별도의 스레드를 생성하고 시작
    clientThread = threading.Thread(target=self.recvHandler)
    clientThread.daemon = True
    clientThread.start()

    # 3. (핵심) 메인 스레드의 while 루프는 "보내는(send)" 작업만 전담
    while True:
        reqs = reqs + 1
        print(f'Req #{reqs} sent..')
        self.socket.send_string(u'request #%d' % (reqs))

        # 이전 코드의 poll/recv 로직이 여기서 완전히 사라짐
        time.sleep(1)

    self.socket.close() #useless
    self.context.term() #useless

Dirty (?) P2P example

→ Dirty (?)라고 불리는 이유는 피어(Peer)를 찾는 방식이 매우 비효율적인 ‘브루트 포스(Brute-force)’ 방식이기 때문

기본적인 동작 방식

• 모든 노드가 서버이자 클라이언트의 기능을 둘 다 가지고 있음
• 프로그램이 시작되면, 먼저 네트워크상에 “서버” 역할을 하는 다른 피어가 있는지 스캔
  • 서버를 찾으면: “Client only” 모드로 작동
  • 서버를 못 찾으면: 자기 자신이 “Server/Client” 모드가 되어, 다른 피어들이 접속할 수 있도록 서버 기능을 활성화 → 중간에 서버가 중단되어도 다시 위 프로세스를 반복함

---

ZMQ패턴 간략 요약

• ZMQ(ZeroMQ)는 저수준의 소켓 통신을 추상화하고, 특정 통신 시나리오에 최적화된 고성능 메시징 패턴을 제공하는 라이브러리

---

1. Request-Reply Pattern (REQ/REP)

• *REQ/REP*는 동기식(Synchronous) 1:1 또는 N:1 통신을 위한 패턴
• 소켓 타입:
  • zmq.REQ: 요청(Request)을 보내는 클라이언트 소켓.
  • zmq.REP: 응답(Reply)을 보내는 서버 소켓.
• 핵심 규칙 (Lockstep):
  • REQ 소켓은 send() 호출 이후 반드시 recv()를 호출해야 함
  • REP 소켓은 recv() 호출 이후 반드시 send()를 호출해야 함
  • 이 순서를 위반하면(예: REQ가 send()를 연속 호출) 오류가 발생
• 주요 특징:
  • 1개의 REP 소켓은 N개의 REQ 소켓과 연결 가능
  • REP 소켓은 ZMQ 내부적으로 공평한 큐(Fair-Queueing)를 통해 여러 REQ의 요청을 순차적으로 처리 → 동기식

---

2. Publish-Subscribe Pattern (PUB/SUB)

• *PUB/SUB*은 비동기식(Asynchronous) 1:N 단방향 데이터 분배(방송)를 위한 패턴
• 소켓 타입:
  • zmq.PUB: 메시지를 발행(Publish)하는 서버 소켓.
  • zmq.SUB: 메시지를 구독(Subscribe)하는 클라이언트 소켓.
• 핵심 규칙 (Unidirectional):
  • PUB 소켓은 send()만 가능하며, SUB 소켓은 recv()만 가능
  • PUB 소켓은 구독자의 수신 여부와 관계없이 비동기적으로 메시지를 전송
• 주요 특징:
  • 구독 필터링: SUB 소켓은 connect 후, setsockopt(zmq.SUBSCRIBE, "필터_문자열")을 통해 수신할 메시지를 반드시 명시해야 함
  • ZMQ는 메시지의 **접두사(Prefix)**가 이 “필터_문자열”과 일치하는 메시지만 SUB 소켓으로 전달
    • (모든 메시지를 수신하려면 빈 문자열 ""을 사용)

---

3. Pipeline Pattern (PUSH/PULL)

• *PUSH/PULL*은 비동기식(Asynchronous) N:M 단방향 병렬 작업 분배 및 수집을 위한 패턴
• 소켓 타입:
  • zmq.PUSH: 작업을 송신(Push)하는 소켓.
  • zmq.PULL: 작업을 수신(Pull)하는 소켓.
• 핵심 규칙 (Load-Balancing & Collection):
  • Fan-out (1:N): 1개의 PUSH 소켓이 여러 PULL 소켓에 연결되면, ZMQ는 PULL 소켓들에게 작업을 라운드 로빈(Round-Robin) 방식으로 공평하게 분배
  • Fan-in (N:1): 여러 PUSH 소켓이 1개의 PULL 소켓에 연결되면, PULL 소켓은 모든 PUSH 소스로부터 메시지를 공평하게 수집
• 주요 특징:
  • PUB/SUB과 달리 메시지 필터링이 없으며, PULL 소켓 간 경쟁을 통해 작업을 가져감

---

4. Dealer-Router Pattern (DEALER/ROUTER)

• *DEALER/ROUTER*는 비동기식(Asynchronous) N:M 양방향 통신을 위한 가장 유연하고 강력한 패턴입니다. REQ/REP의 동기식 한계를 극복
• 소켓 타입:
  • zmq.DEALER: 비동기 send/recv가 가능한 소켓. (비동기 REQ)
  • zmq.ROUTER: 비동기 send/recv가 가능하며, 메시지 라우팅을 위한 ID를 관리하는 소켓. (비동기 REP)
• 핵심 규칙 (Identity Management):
  • ROUTER** 수신:** DEALER로부터 메시지를 수신할 때, ZMQ는 메시지 앞에 발신자 [DEALER ID]** 프레임**을 자동으로 추가
  • ROUTER** 송신:** DEALER에게 메시지를 송신할 때, 개발자는 반드시 메시지 앞에 [목적지 DEALER ID]** 프레임**을 명시적으로 추가해야 함
  • DEALER****: send/recv 시 ID를 관리하지 않고 순수 메시지만 전송/수신
• 주요 특징:
  • REQ/REP의 1:1 강제 순서(Lockstep)가 없으므로, 클라이언트와 서버 모두 원하는 시점에 send와 recv를 자유롭게 호출 가능
  • 비동기 프록시: Client(DEALER) <-> Frontend(ROUTER) <-> Backend(DEALER) <-> Worker(DEALER) 구조로 결합하여 고성능 병렬 처리(로드 밸런싱) 서버 아키텍처를 구축하는 데 사용됨
